[7] CH7 조합논리회로 < 인코더 >

< 인코더 >

 - 디코더와 반대되는 기능을 수행합니다.  개별적인 입력을 코드화 합니다.

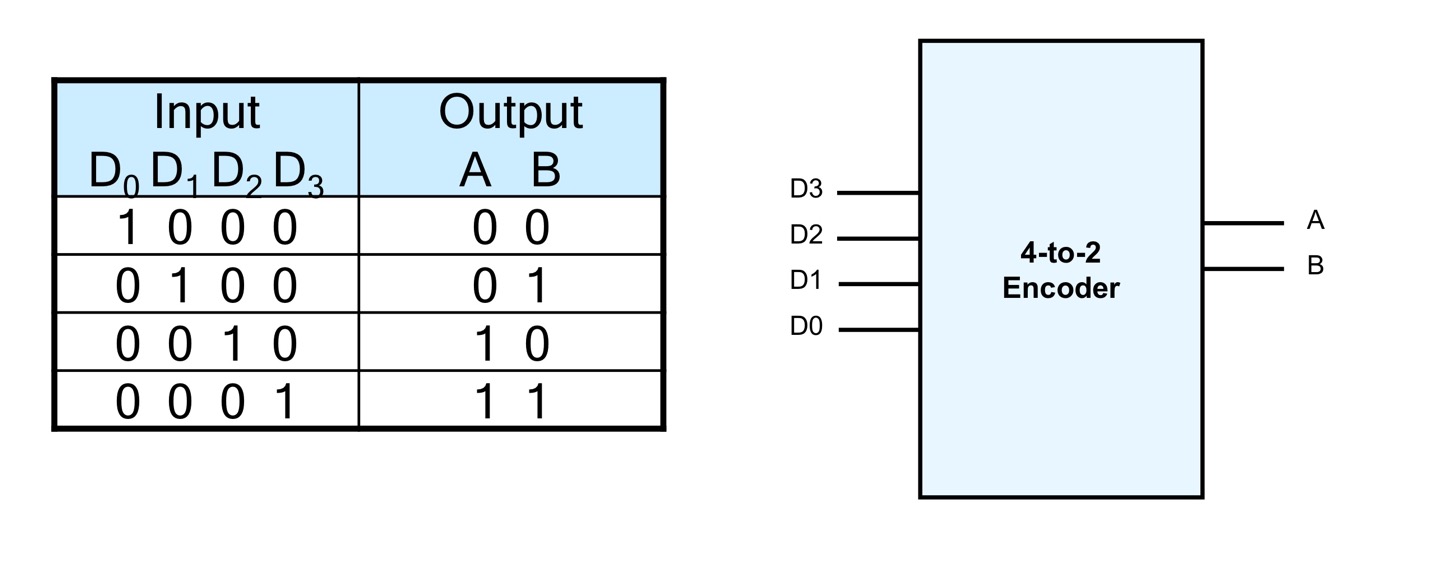

 < 4 to 2 인코더 >

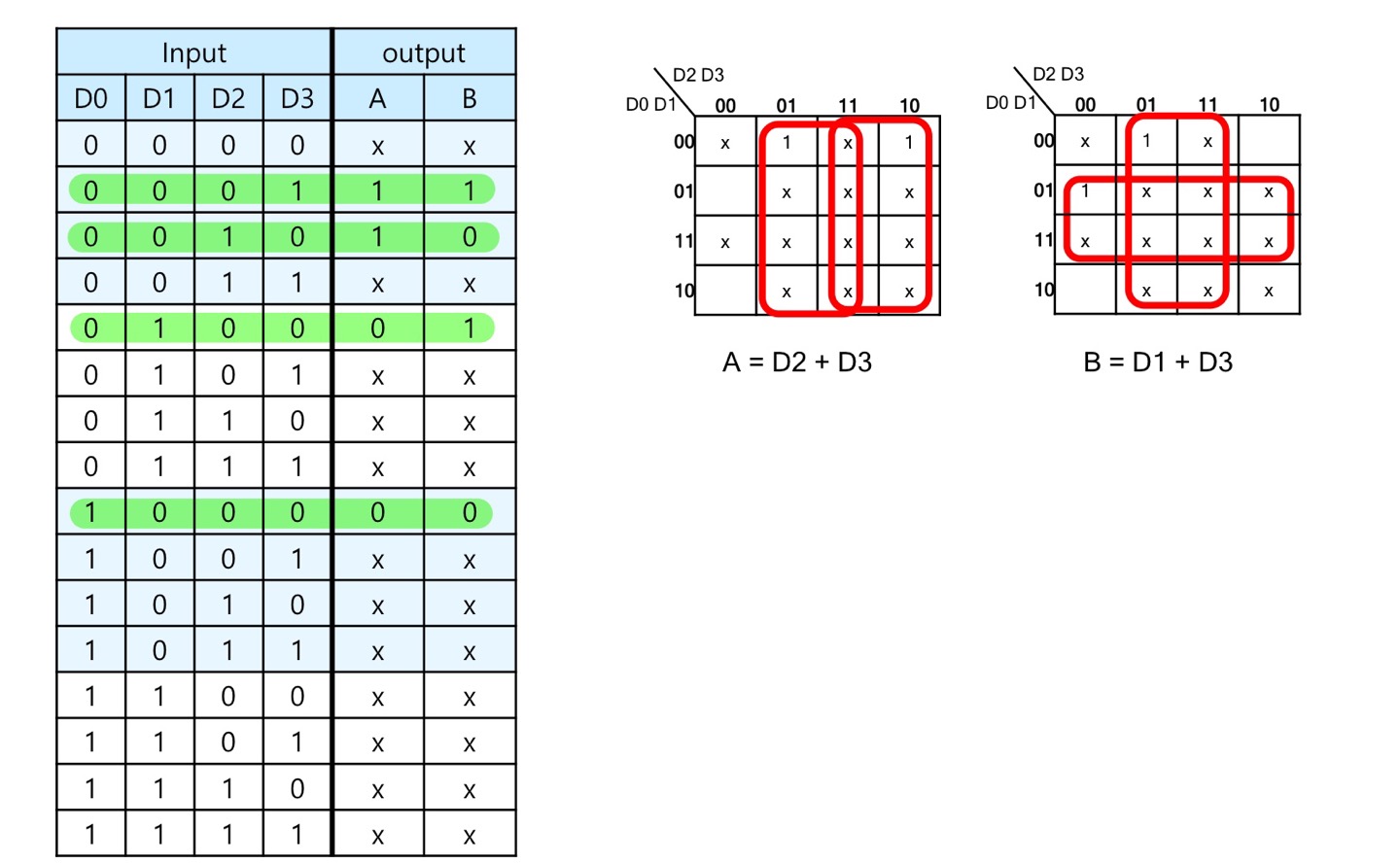

 - 4 to 2 인코더의 경우 실제 입력은 16가지 조합입니다.

 - 값이 있는 4가지의 경우 외에는 입력이 안 될 경우에만 사용 가능



< 우선순위 인코더 (Priority Encoders) >

 - D3의 값이 제일 우선하여 이 값이 1이면 출력은 11

 - D3가 0일 경우 D2의 값이 우선하여 이값이 1이면 출력은 10

 - D3와 D2가 0일 경우 D1이 1이면 출력은 01

 - D3, D2, D1모두 0이고 D0가 1이면 출력은 00

 - 모두 0이면 효한 코드가 없으므로 V=0
