[8] CH7 조합논리회로 < 멀티플렉서, 디멀티플렉서 >

< 2 to 1 MUX>

 - 2개의 입력 중 하나만을 선택하여 출력

 - S=1이면 A를 출력, S=0이면 B를 출력.

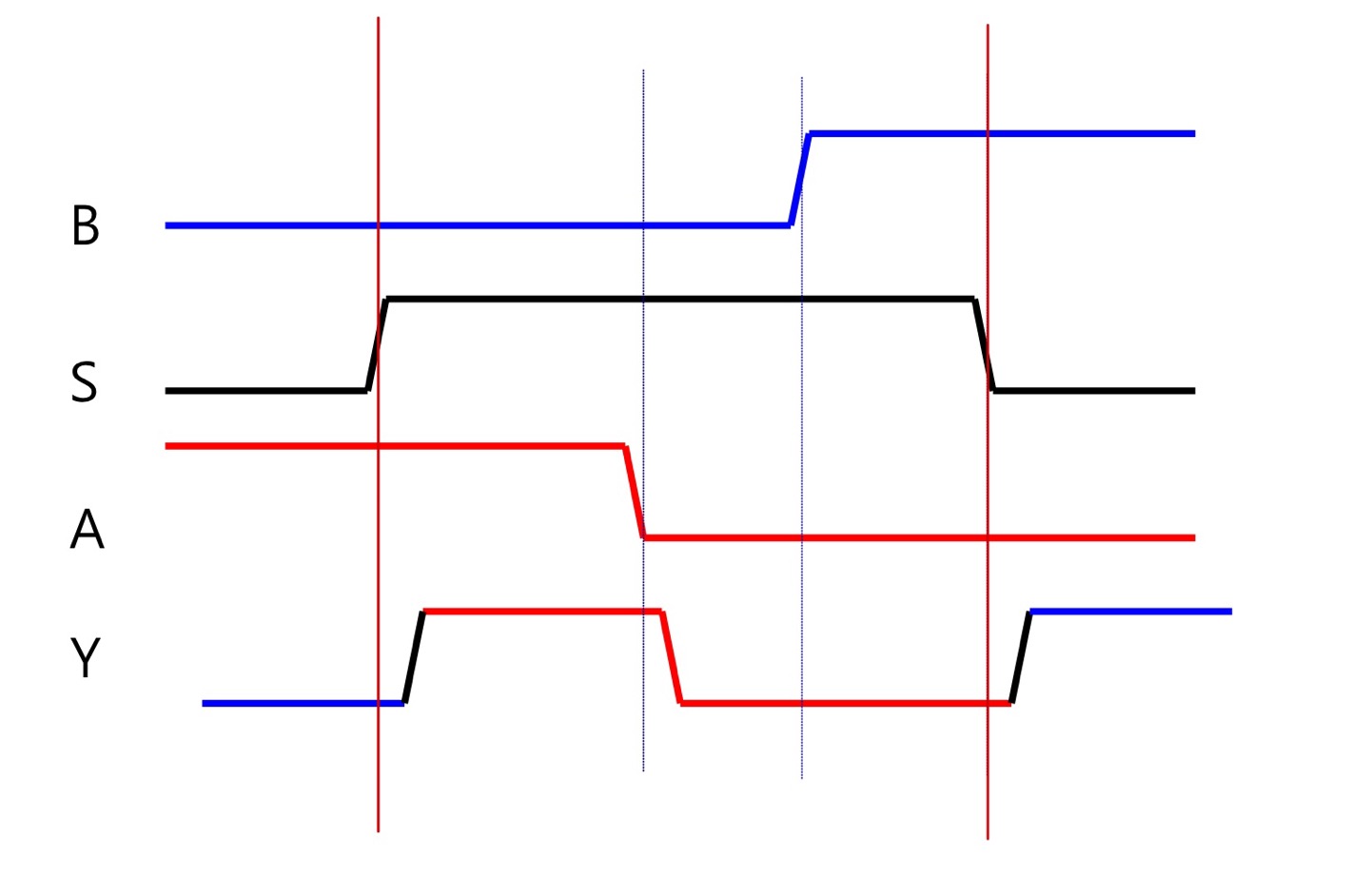

 - S에 관한 A,B값에 대한 출력 파형 분석

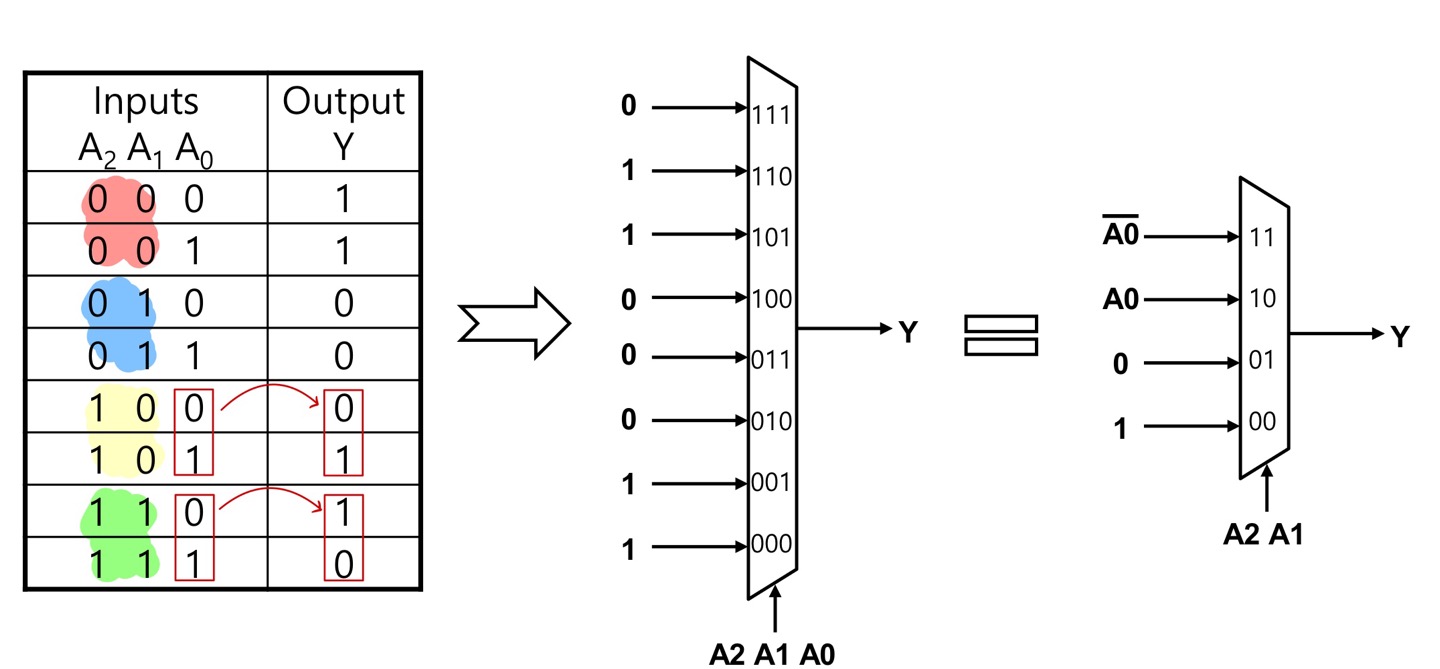

< 멀티플렉서를 사용하여 진리표 구현과 축약 >

< 디멀티플렉서 (Demultiplexor, DEMUX) >

1 to 2 Demux

 - 2개의 라인 중 하나의 라인에만 신호를 보냄

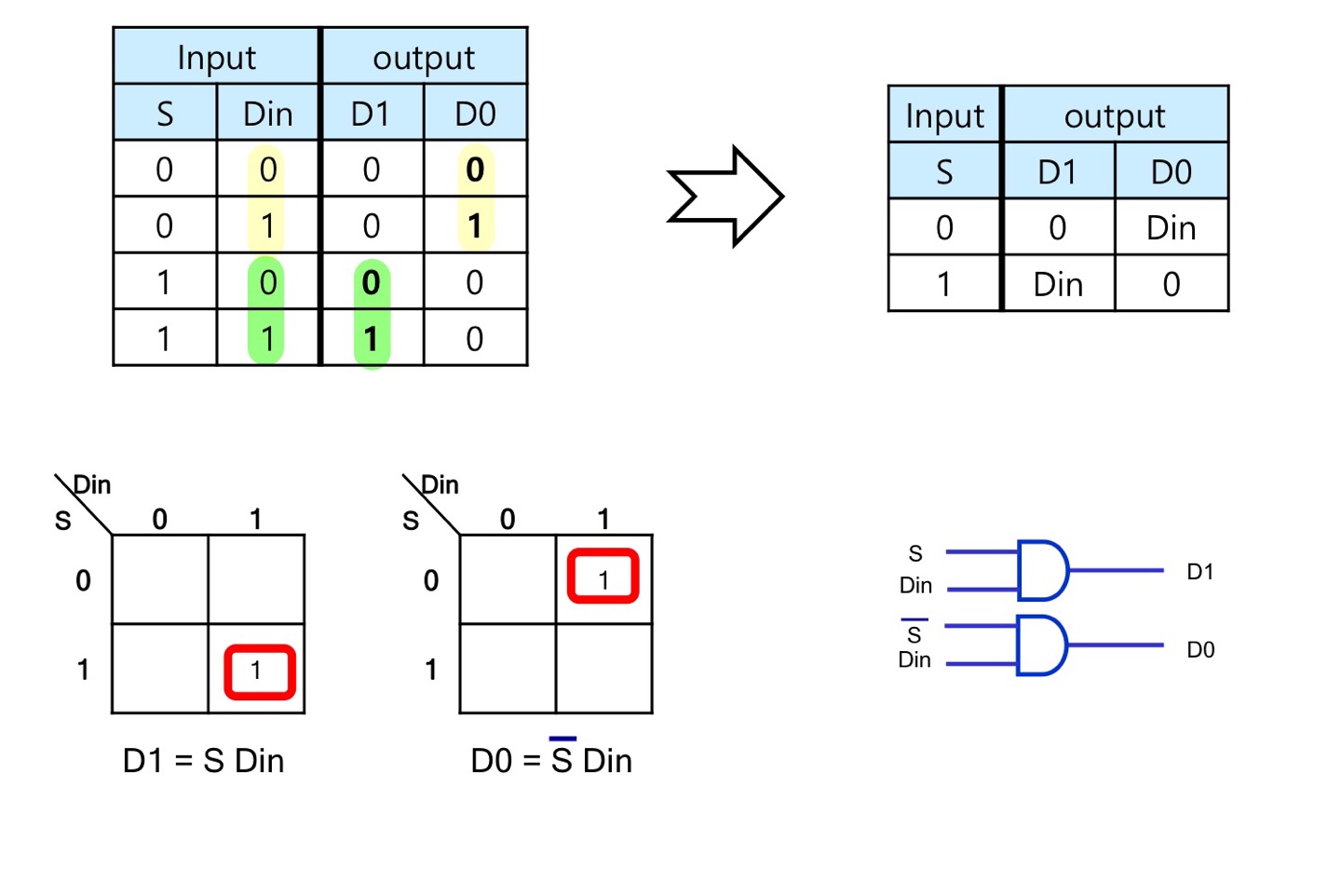

 - S=1이면 D1=Din, D0=0,   S=0이면 D0=Din, D1=0

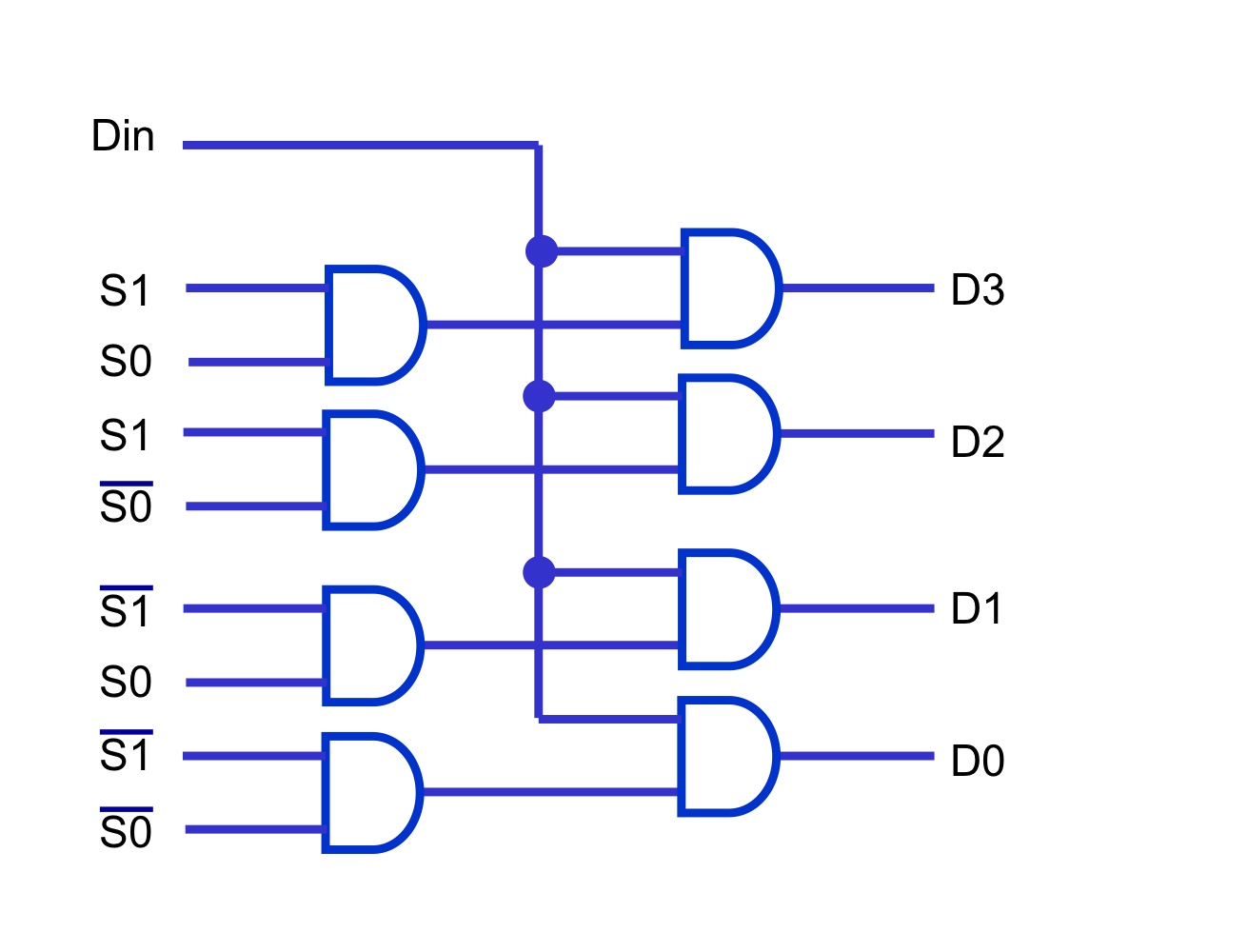

< 1 to 4 Demux >

 - 디멀티플렉서는 기본적으로 디코더의 개념을 사용

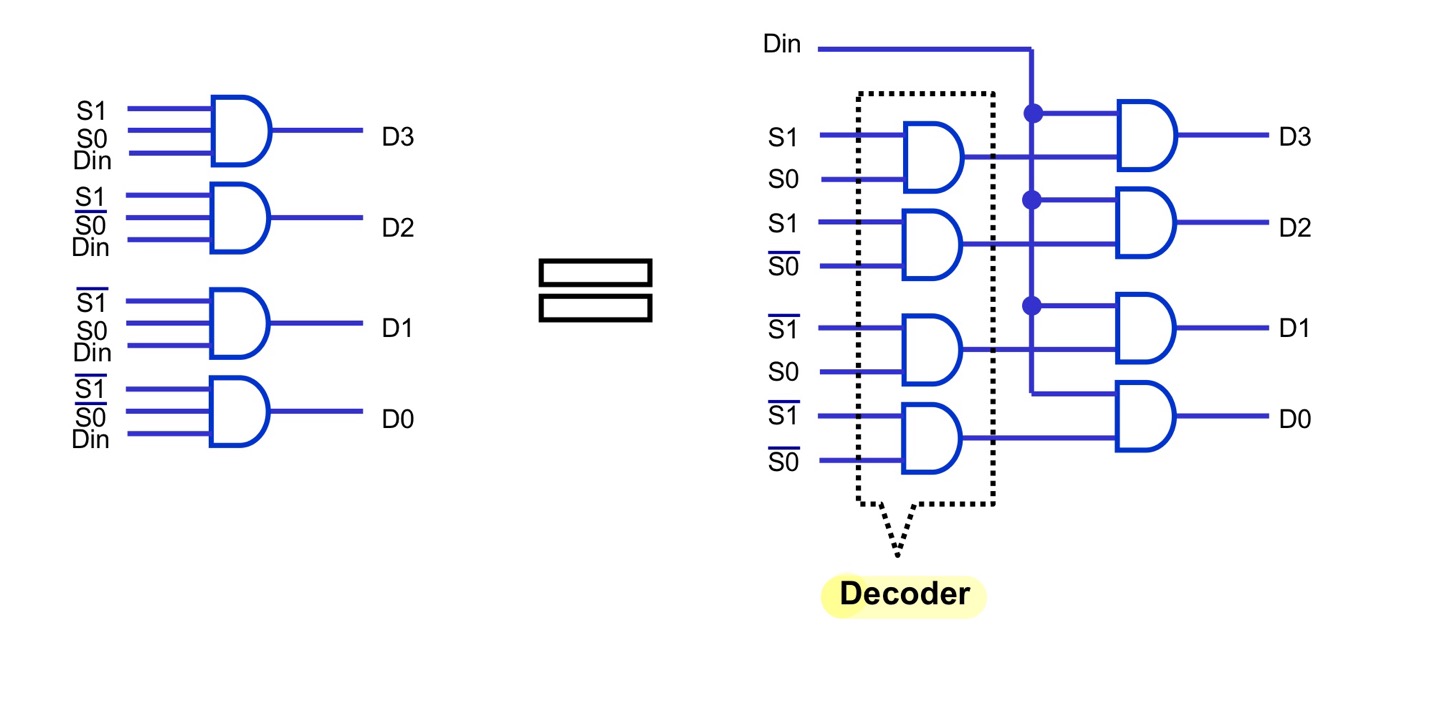

 - 4 to 1 Decoder의 출력을 enable로 사용

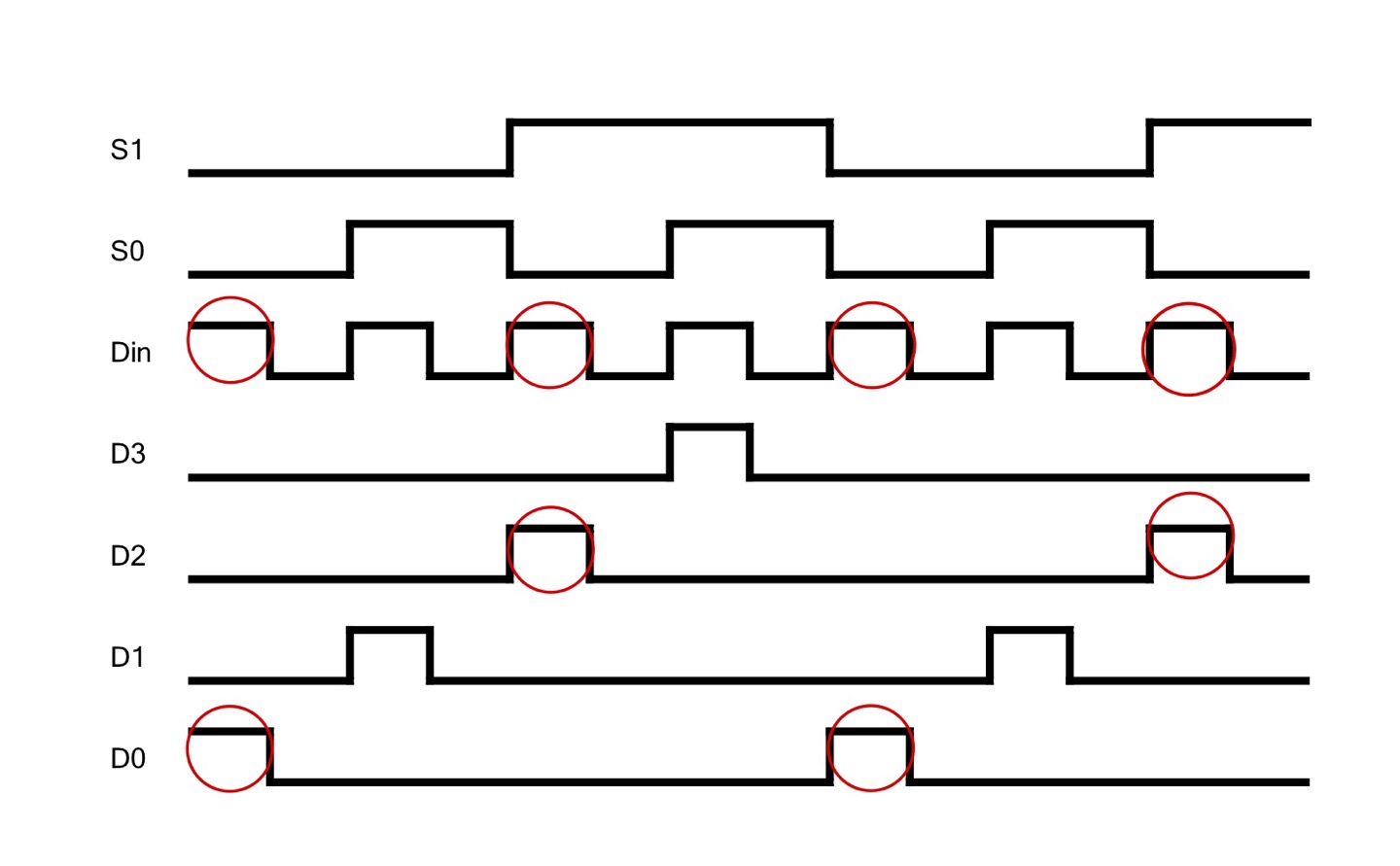

< 1 to 4 Demux의 파형 분석 >

< 정리 >

MUX : Data selector

Demux : Data distributor
