[13] CH8 순차논리회로 < 카운터 FSM 설계 >

< FSM의 설계 과정 >

1. 상태 다이어그램(state diagram)을 그린다.

2. 상태표(state table)을 작성한다.

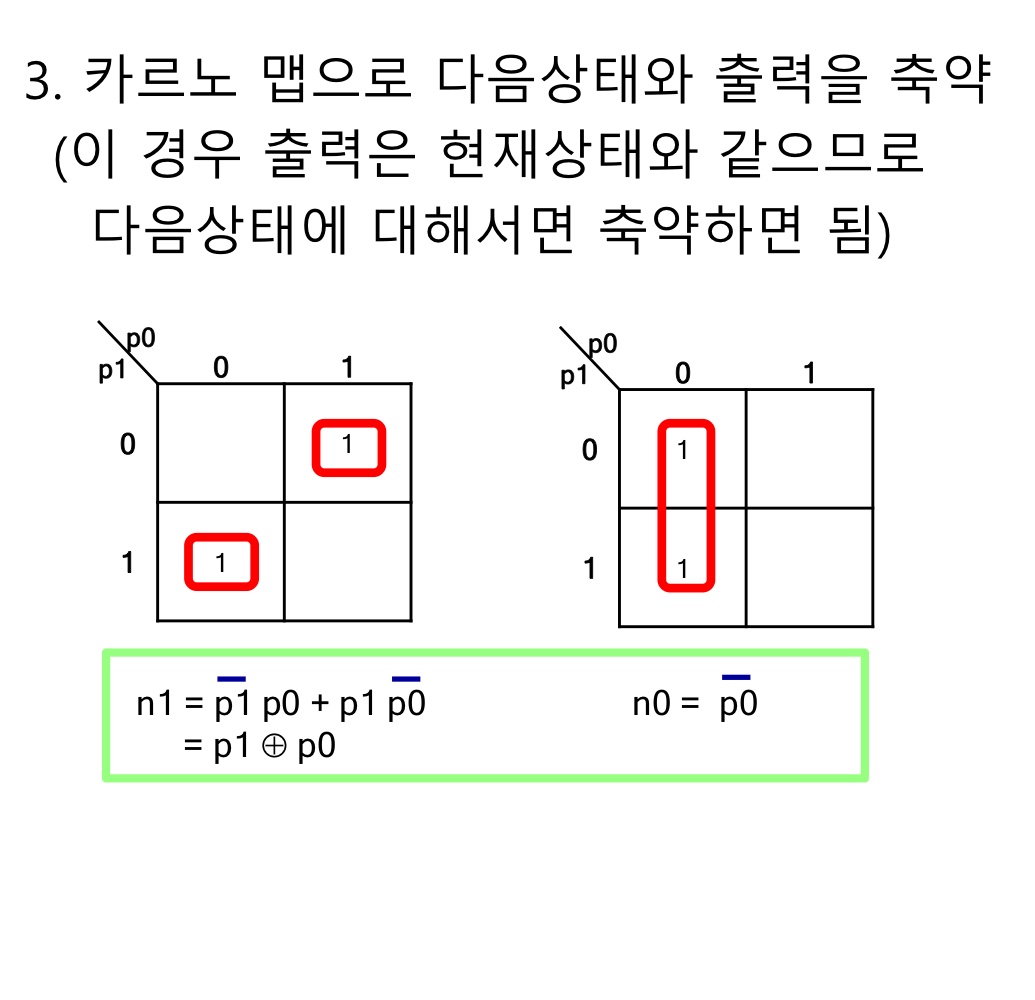

3. 다음상태와 출력신호를 카르노맵으로 축약한다.

4. 회로도(schematic)를 작성한다.

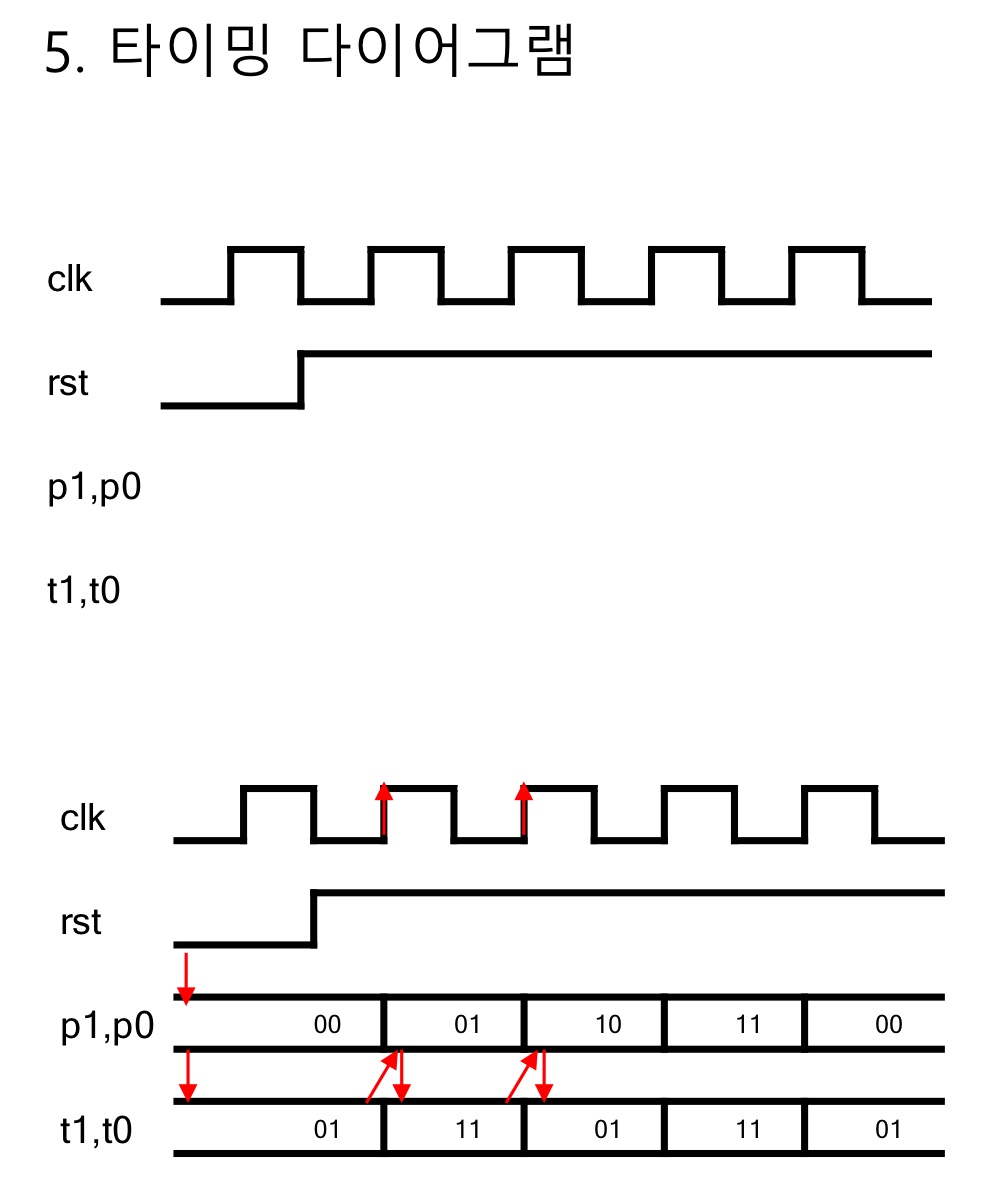

5. 타이밍 다이어그램으로 동작을 확인한다.



< 2비트 동기 카운터의 설계 >

 - 00 > 01 > 10 > 11 > 00 > 01과 같이 값을 세는 카운터의 설계

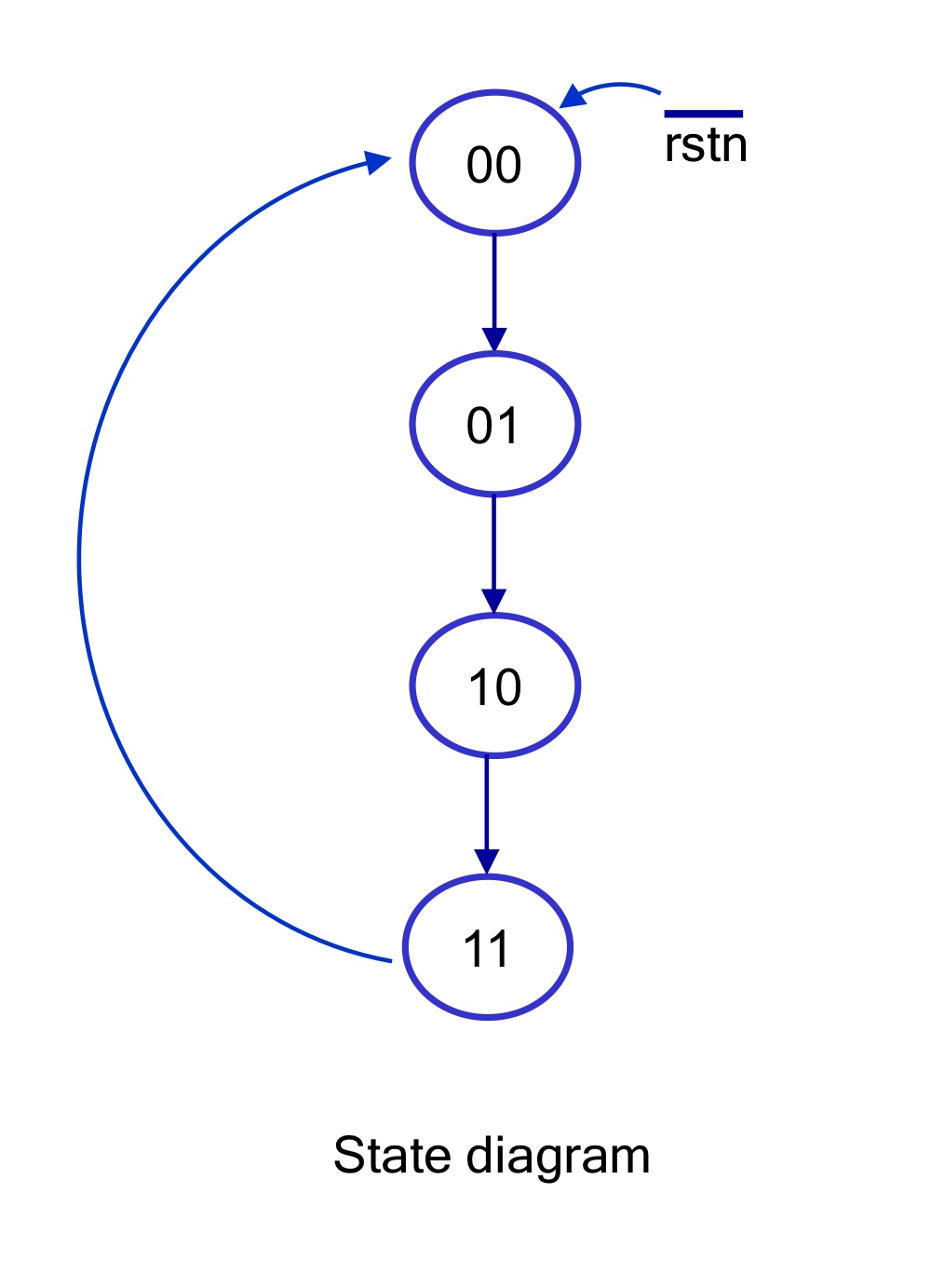

1. State diagram의 작성

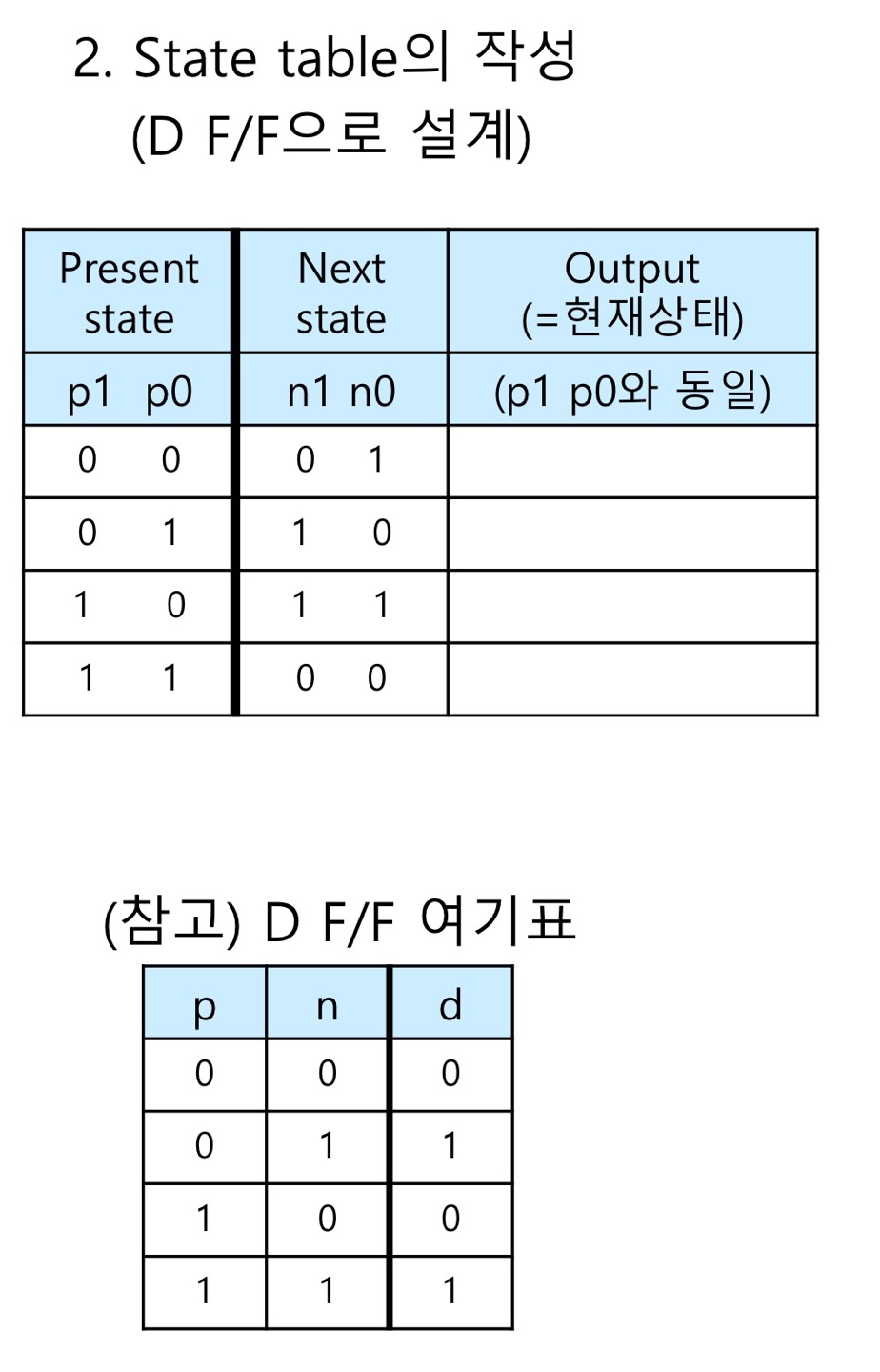

< D F/F으로 설계 >

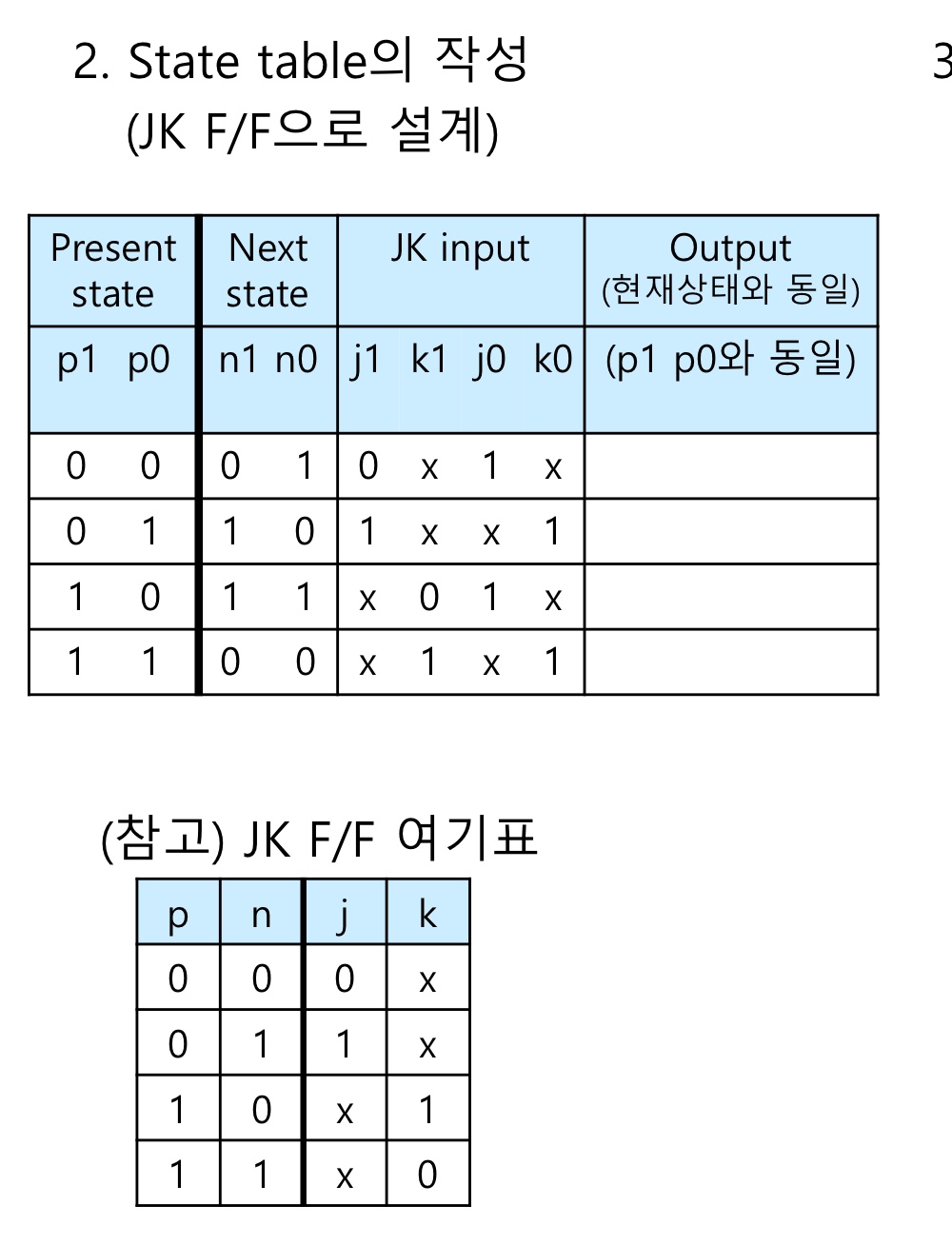

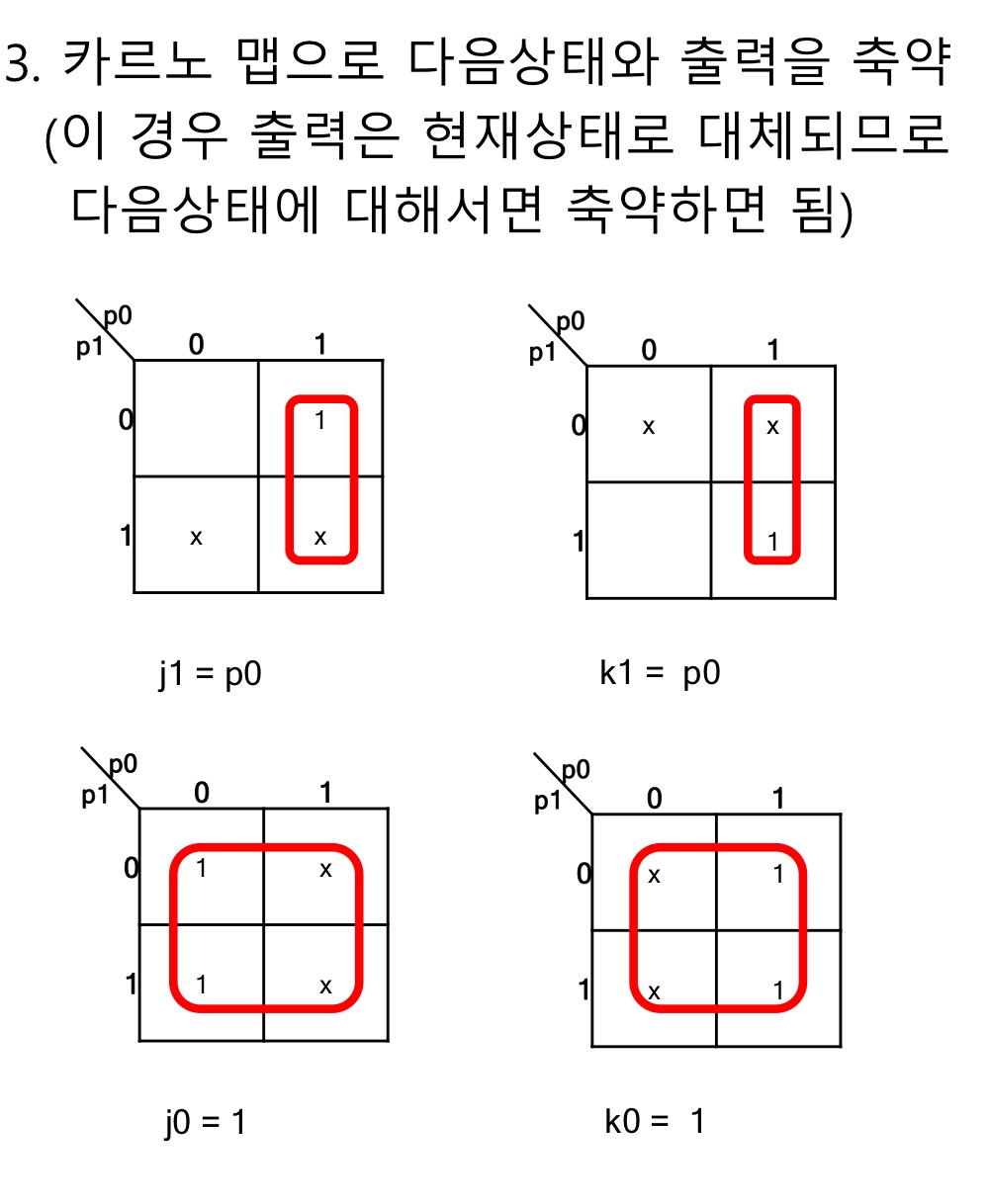

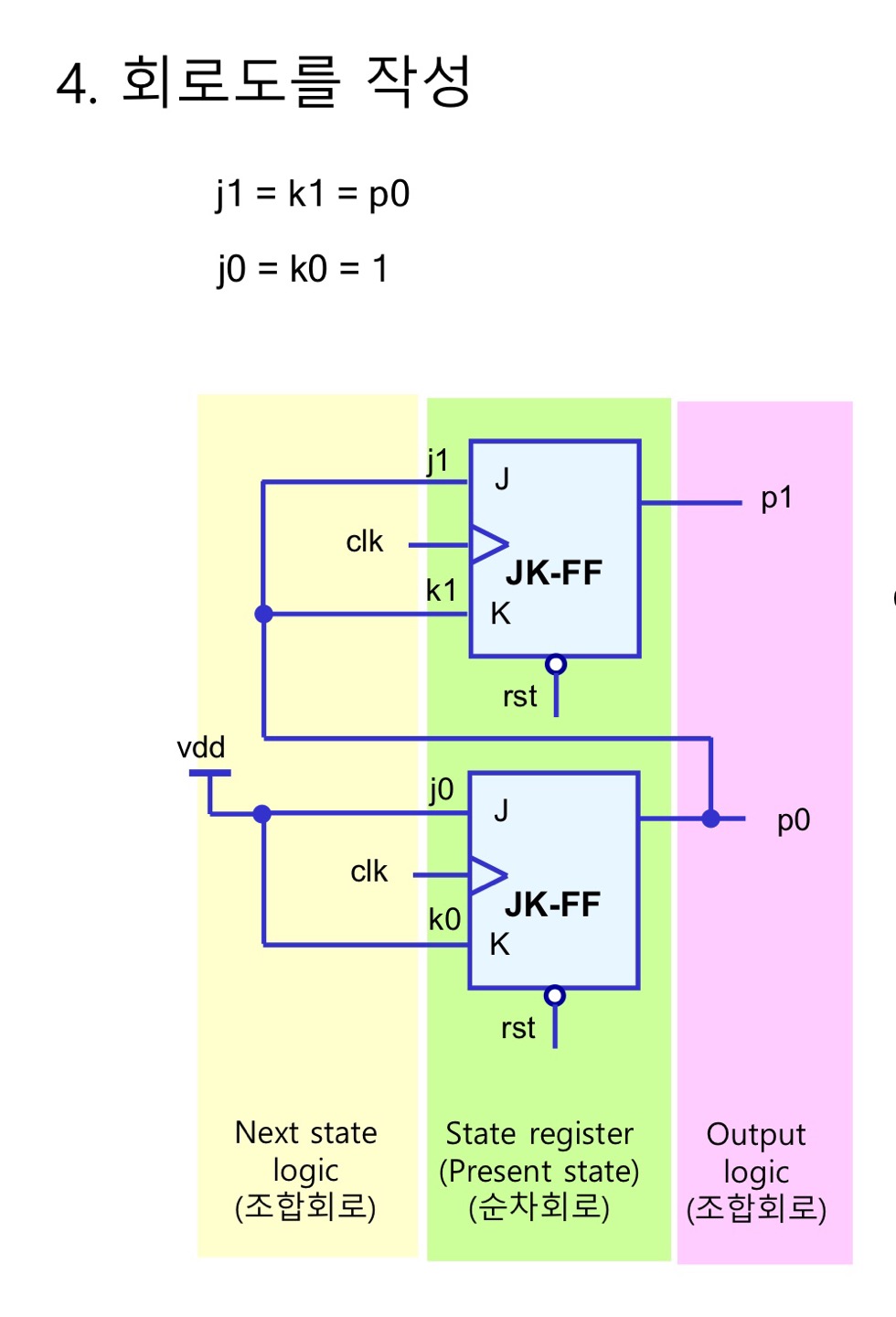

< JK F/F으로 설계 >

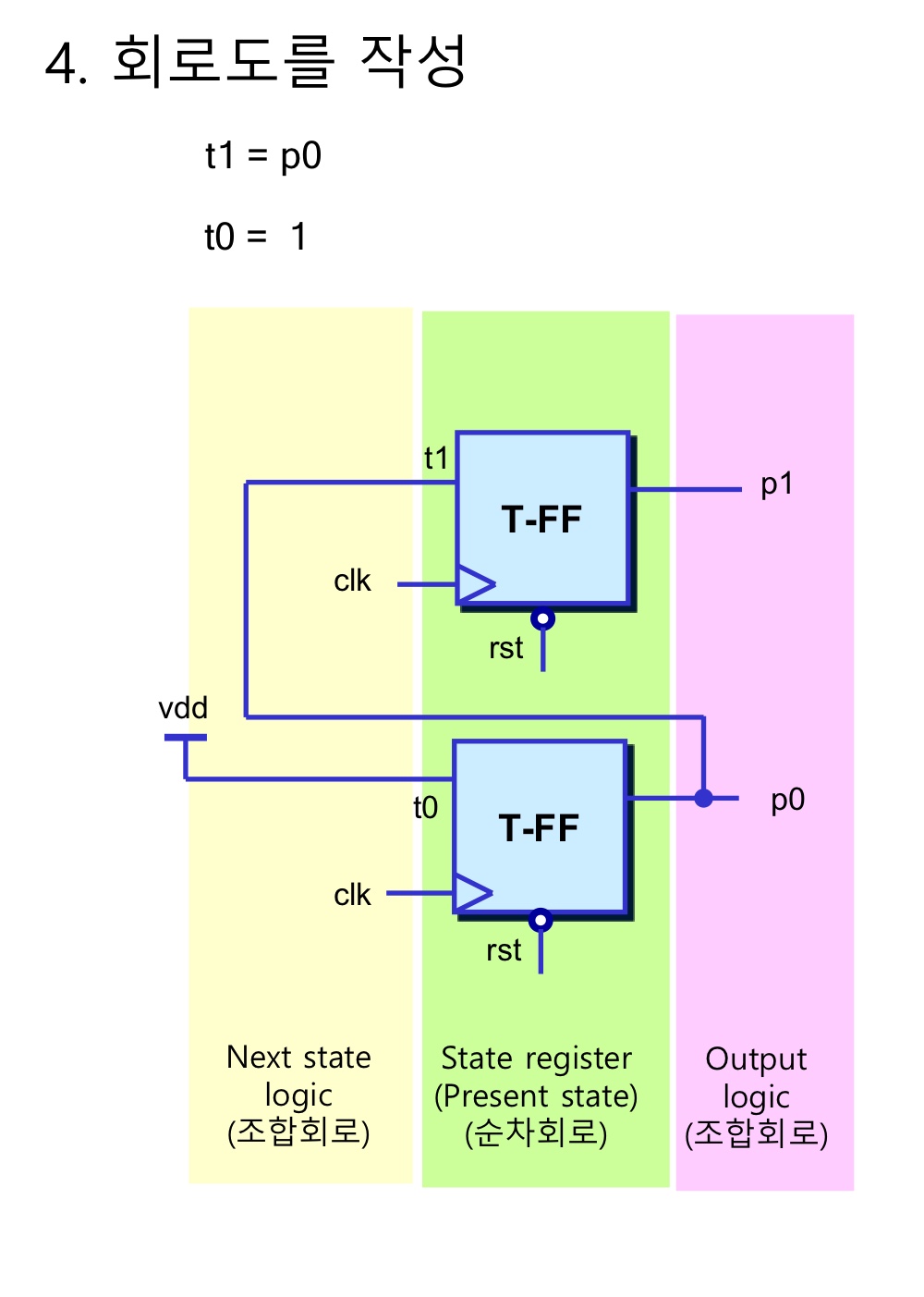

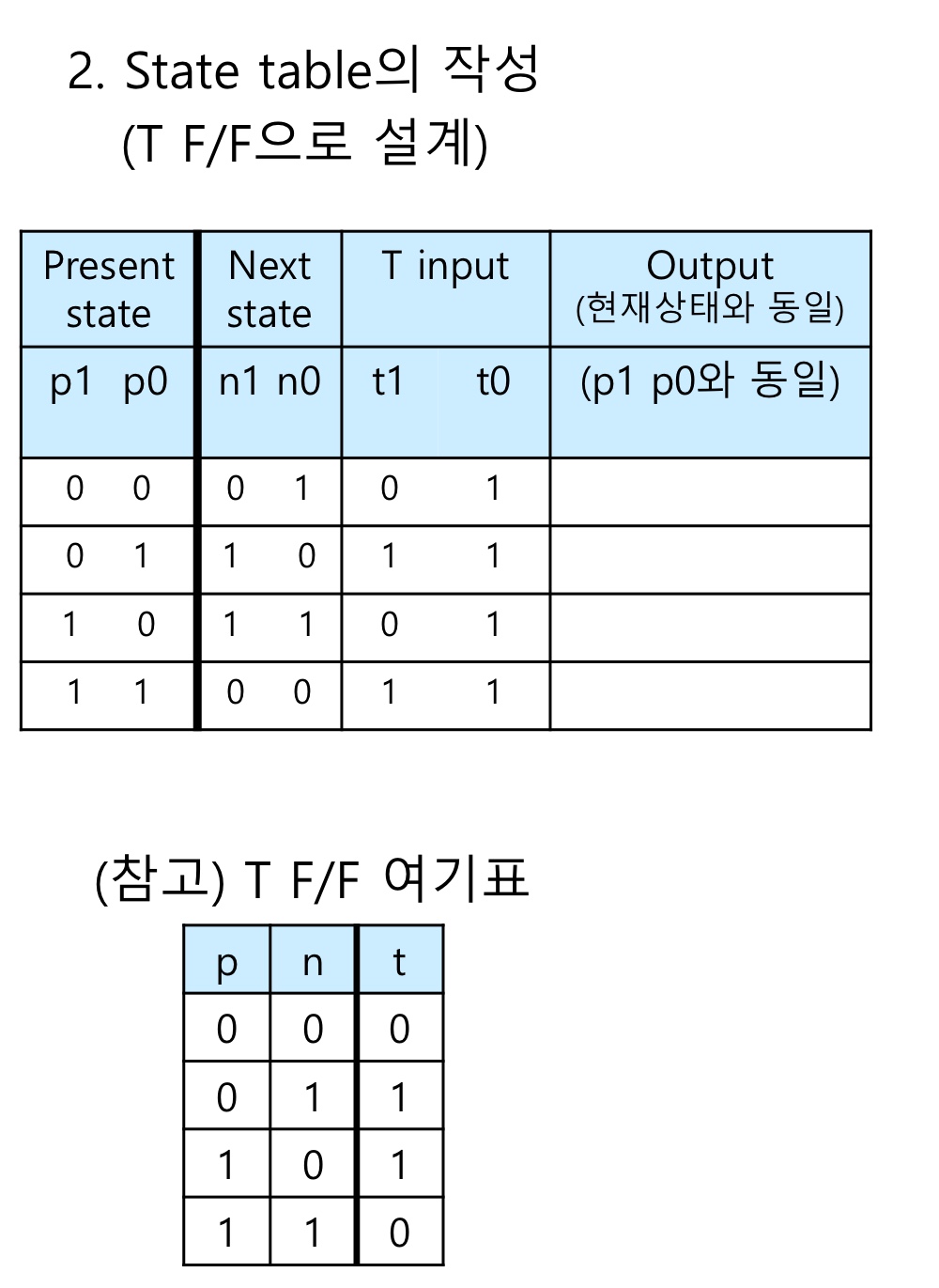

< T F/F으로 설계 >

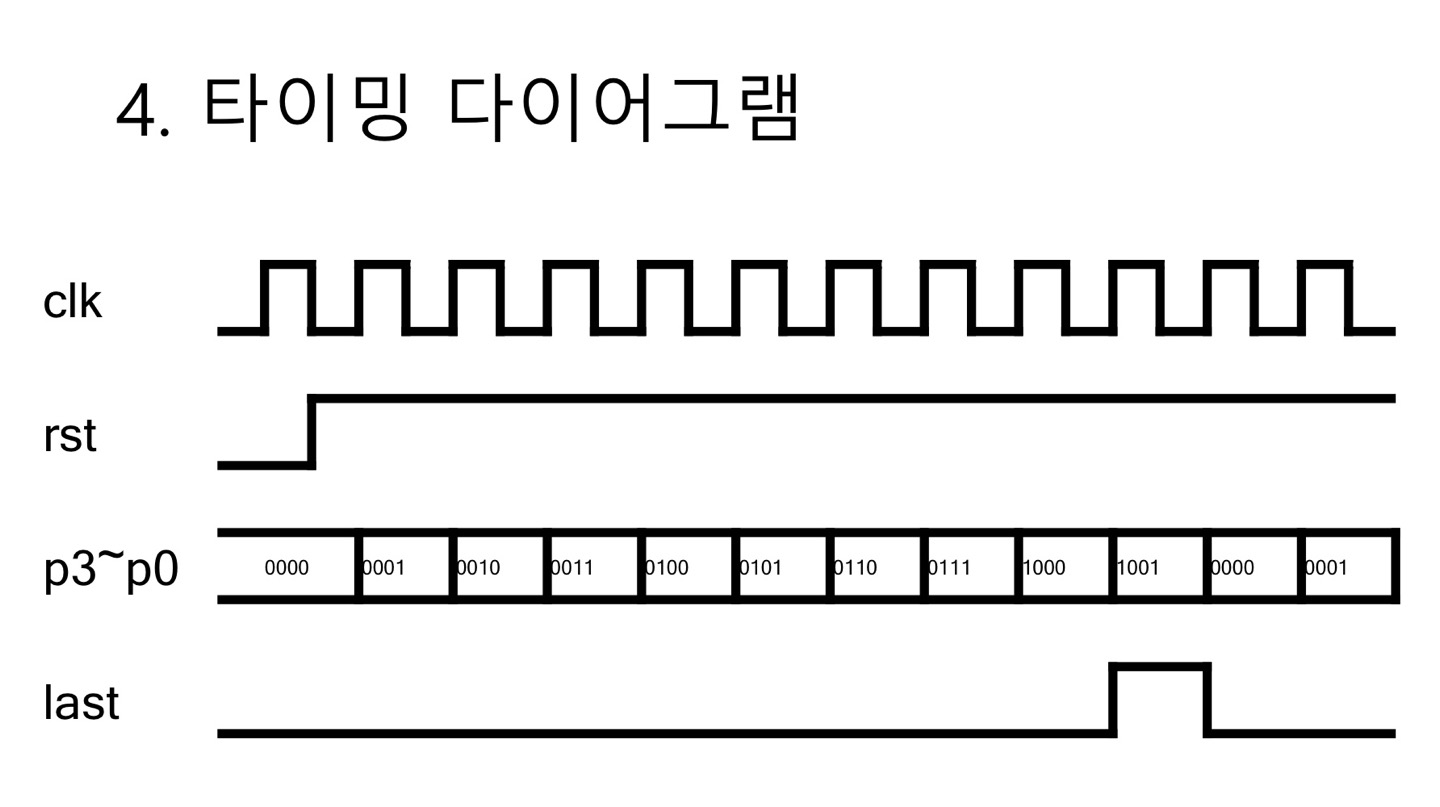

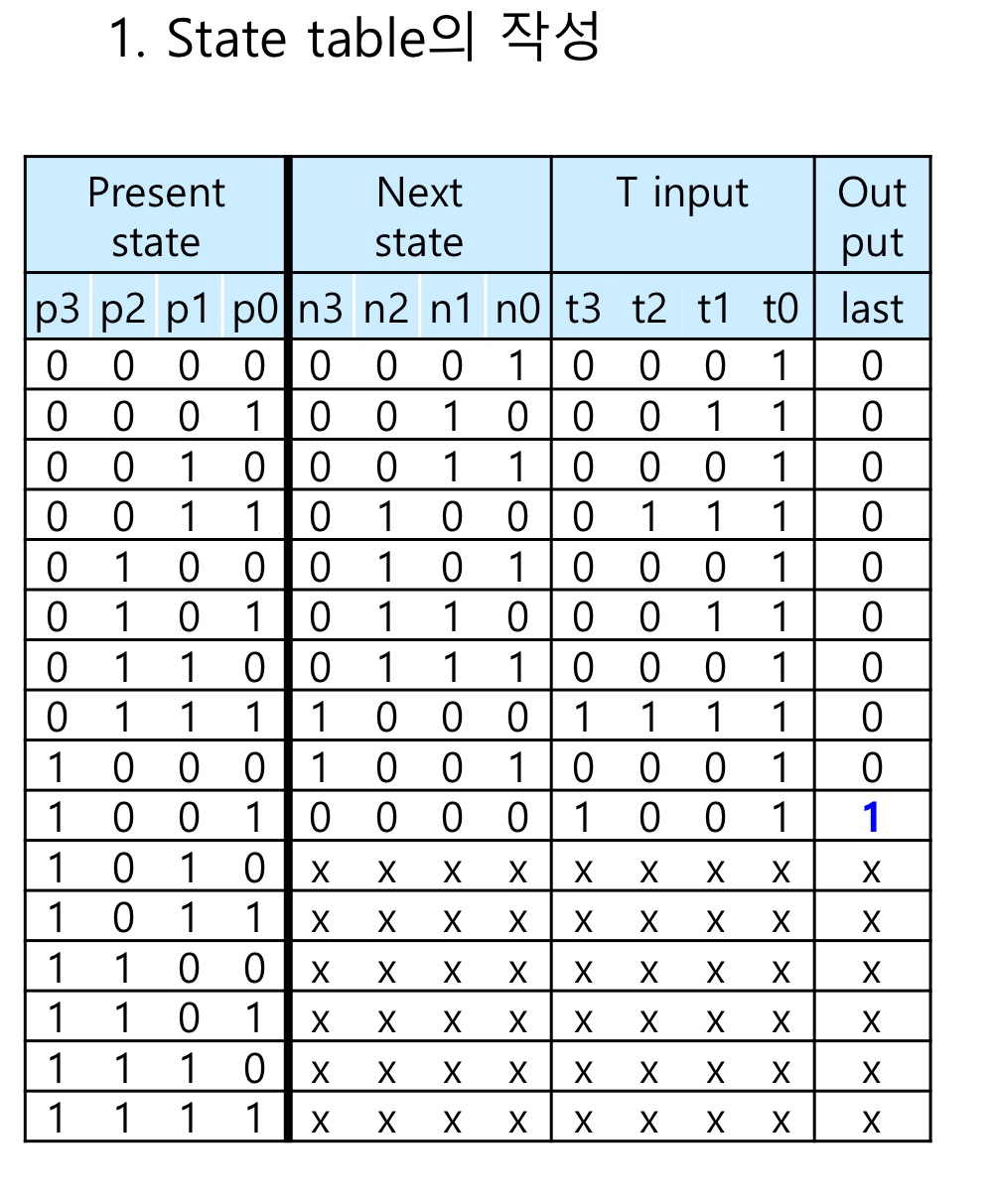

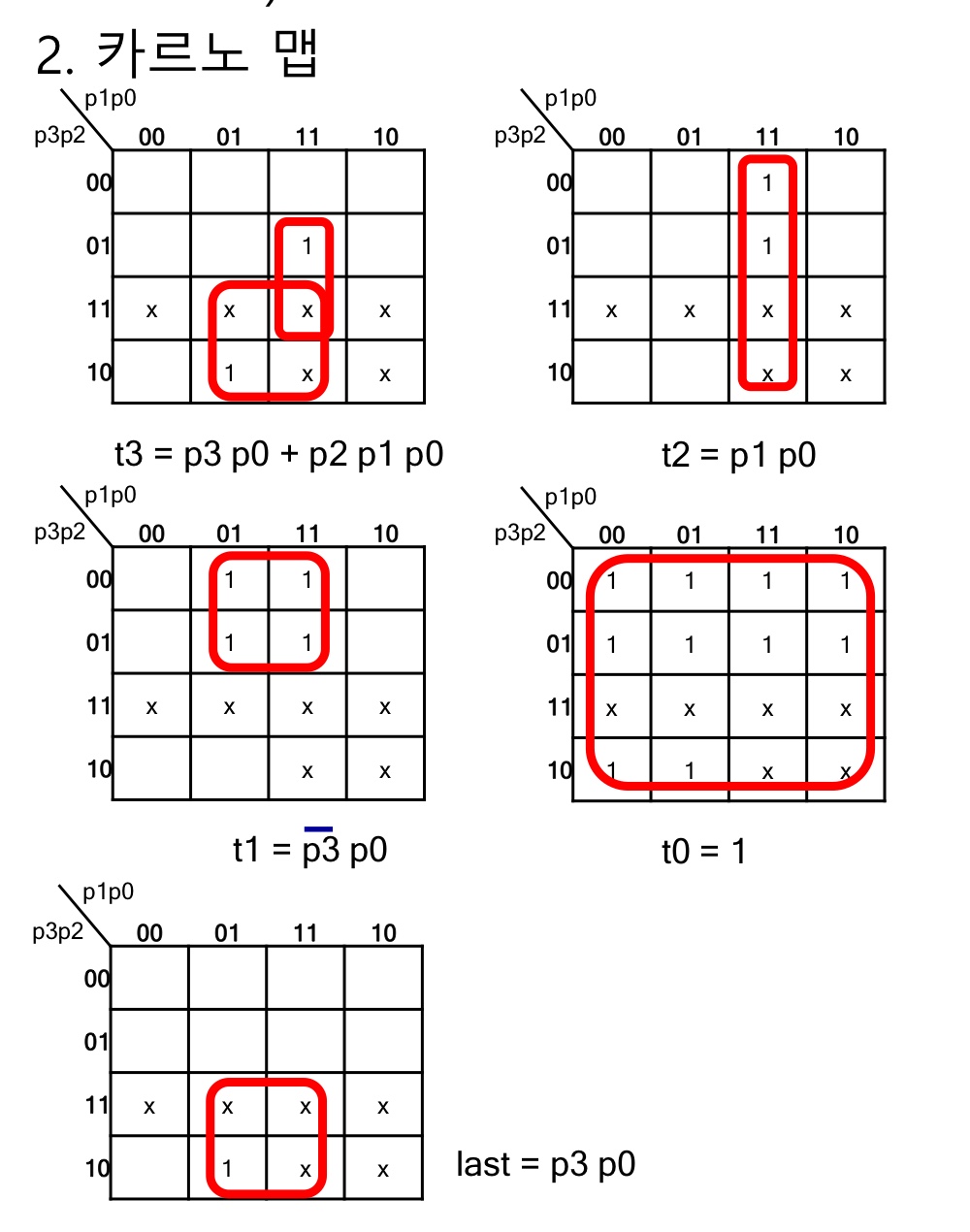

< 4비트 동기 Decade Counter(T F/F) >

 - 0부터 9까지 그리고 다시 0부터 카운트 9일때는 last=1이 되는 카운터
