9) BJT 증폭기 [라자비 전자회로]

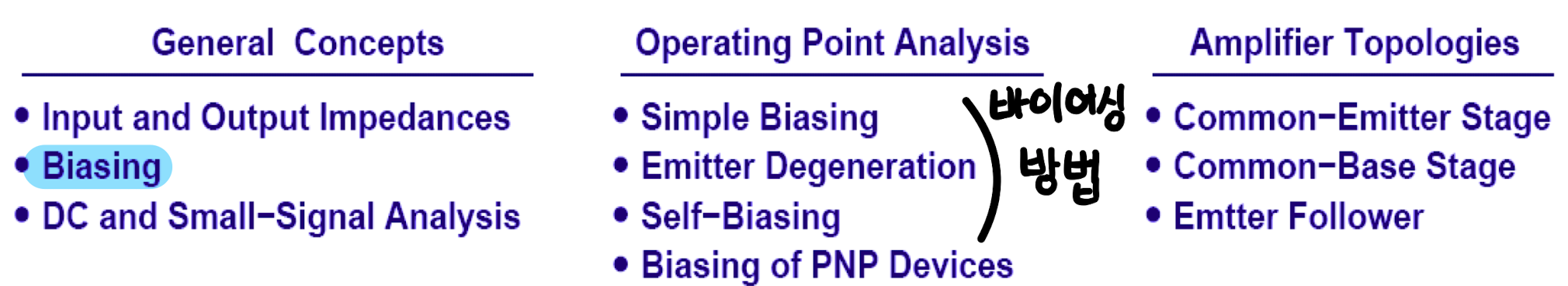

BJT Amplifiers : Overview
바이어싱이란 ?
BJT에 관련된 전압과 전류를 구하는 과정이다. > 소신호 모델에 필요한 파라미터를 구할 수 있다.
Voltage Amplifier
위의 그림에서 증폭값을 구하기위해서 조금 분리를 해보자면 다음과 같다.
V(out) / V(in) = V1/V(in) * V(y)/V1 * V(out)/V(y)
= R(in)/200+R(in) * Av * 8/R(out)+8 로 나타 낼 수 있다. 만약 여기서 ideal하다면, R(in)이 무한대이고, R(out)=0dlek. 앞과 뒤가 1로 수렴되므로 우리가 원래 알던 증폭 Av가 나온다.
Inupt / Output Impedances의 결정
밑의 그림은 입력 / 출력 임퍼던스를 구하는 과정을 보이고 있다.
인피던스를 구할때 모든 독립적인 요소들은 ground 처리 한다.

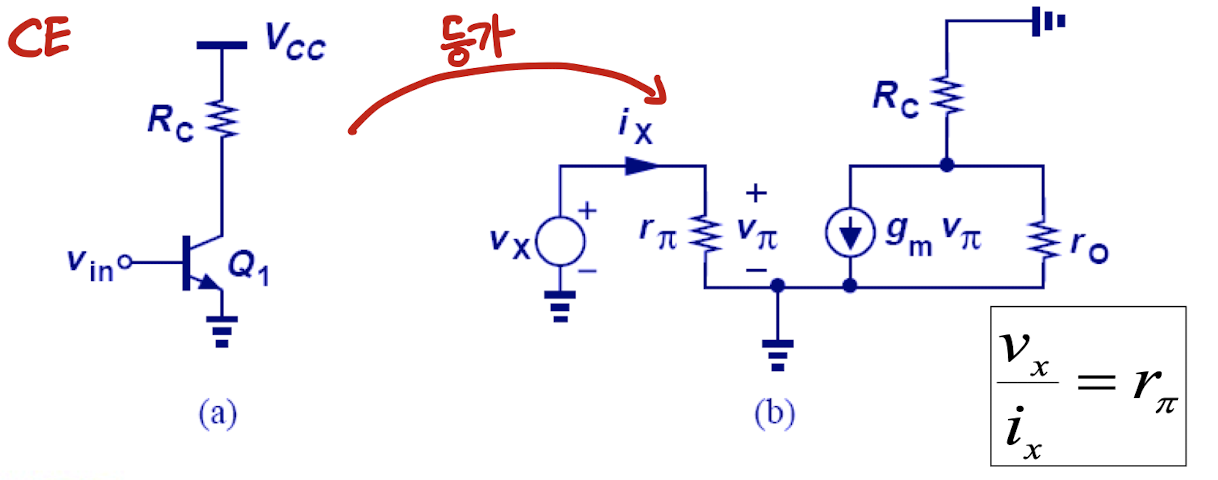

Input Impedance Example
> 먼저 흔히 입/출력 임피던스라고 부르는것은 소신호모델이라고 생각한다.
소신호 모델 BJT 모델로 등가 한뒤 임피던스를 구한다. rπ이며 이는 B/g(m)이며 큰값이다.
" 한 터미널에서의 임피던스를 확인할때 나머지 터미널을 그라운드 처리 후 본다. "

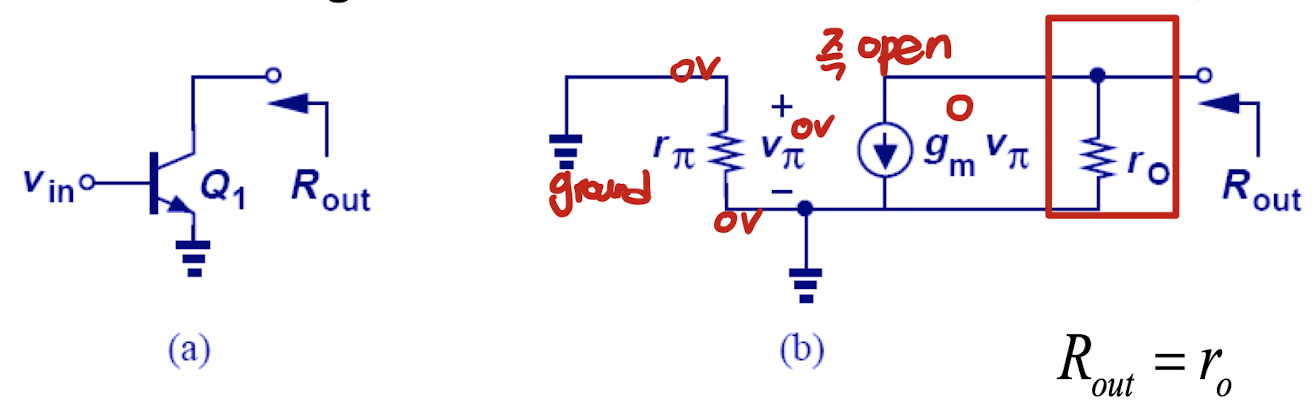

Inpedance seen at the Collector
컬렉터에서 본 임피던스를 구하기 위해 다른 두 터미널 (베이스 , 에미터)를 그라운드 처리 후 임피던스를 확인 한다.
베이스/이미터를 그라운드 처리한 결과 컬럭터에서 본 임피던스는 얼리효과인 r(o)만 보인다.
Impedance seen at the Emitter
(에미터에서 보는 임피던스는 계산의 편의를 위해 얼리효과를 무시한다.)
Summary of BJT Impedances
