Biasing of BJT



트랜지스터는 무조건 바이어싱 되야 되는데 그이유는

 1. 트랜지스터는 무조건 active mode로 동작해야된다.

 2. 바이어싱에 따라 소신호 모델의 파라미터를 구해야 된다. g(m)/r(o)/r(𝝅)

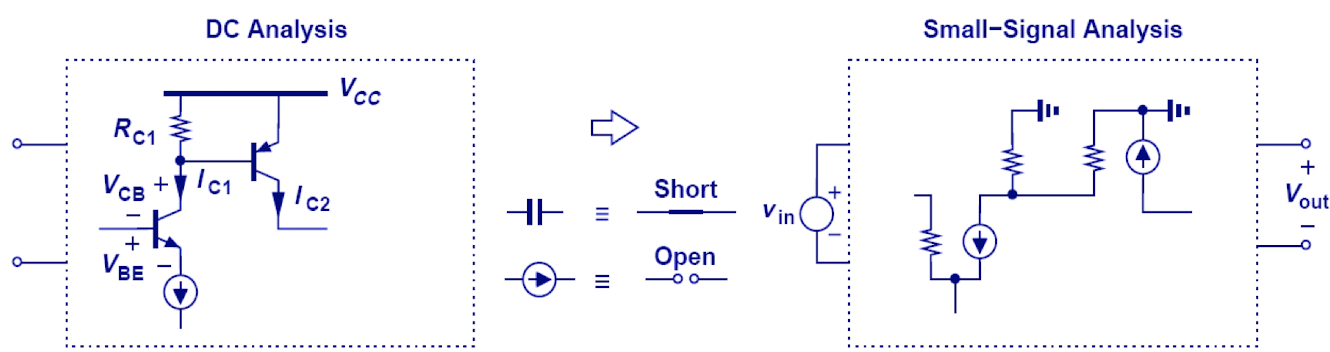

DC 바이어싱된 모델을 소신호 모델로 등가 시켜야한다.

얼리 효과 무시

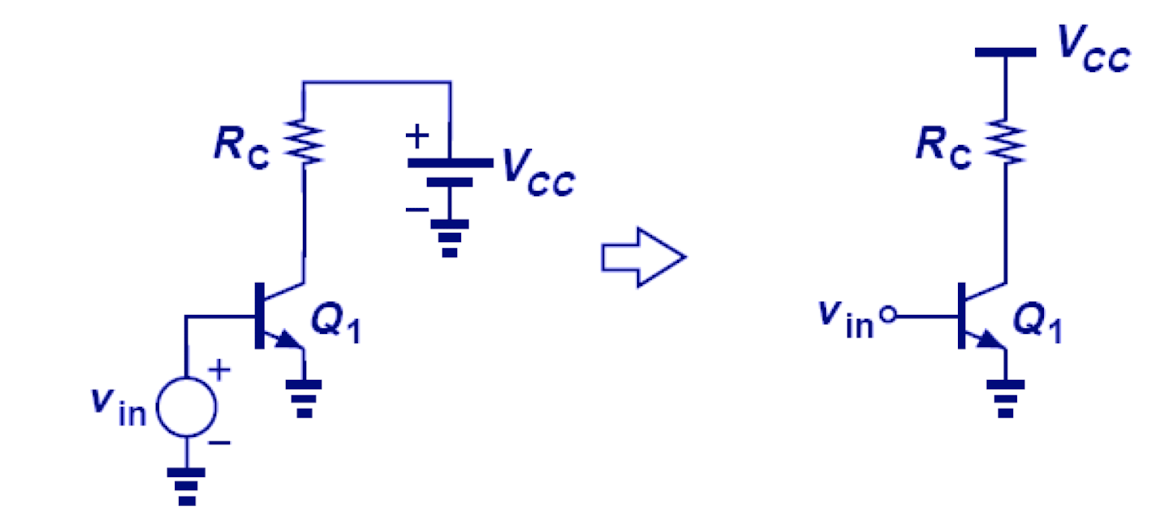

간단히 표기 하기 위해 V(in) V(cc)를 다음과 같이 표기한다.



Example of Bad Biasing

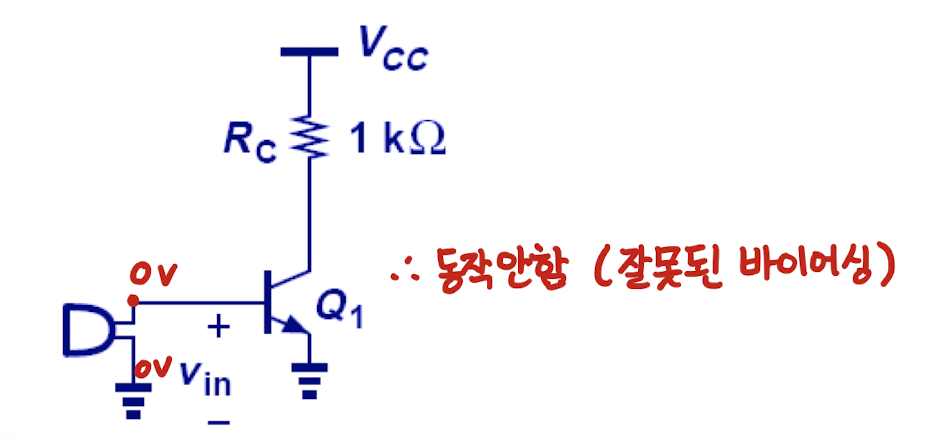

그림과 같이 베이스도 그라운드 에미터도 그라운드 처리 해버리면 V(in)=0이 되기 때문에 동작을 하지 않는다.



Another Exmaple of Bad Biasing

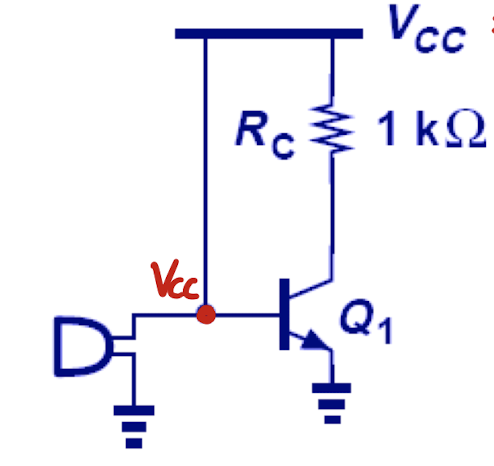

이 회로는 DC적으로 문제가 없지만 AC적으로 바꿔줬을 때 문제가 생긴다. AC적으로 V(cc)가 그라운드 되므로 결론적으로 전 회로와 같이 V(in)=0이되어 동작을 안한다.



이제부터 제대로된 바이어싱 방법에 대해 살펴보자



1.Biasing with Base Reistor

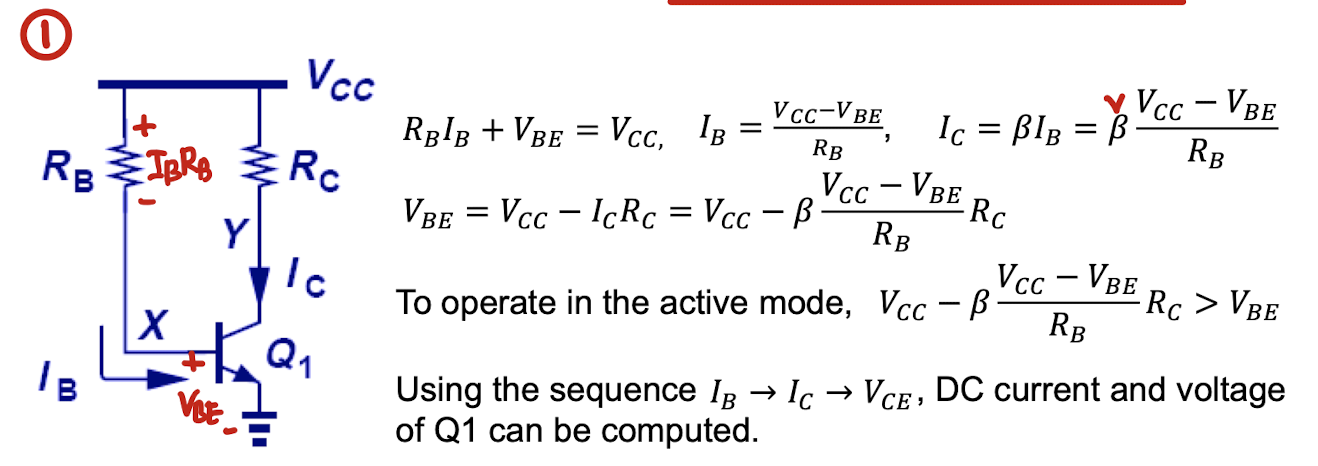

이 방법은 Base에 저항을 달아 Base 전류를 구한 다음 current gain을 활용하여 콜렉터 전류를 구하는 방식인데 여기서 문제는 이 바이어싱은 current gain B에 너무 민감하다는 단점이 있다. 다음은 이 방법을 개선한 방식이다.



2.Imporved Biasing : Resistive Divider

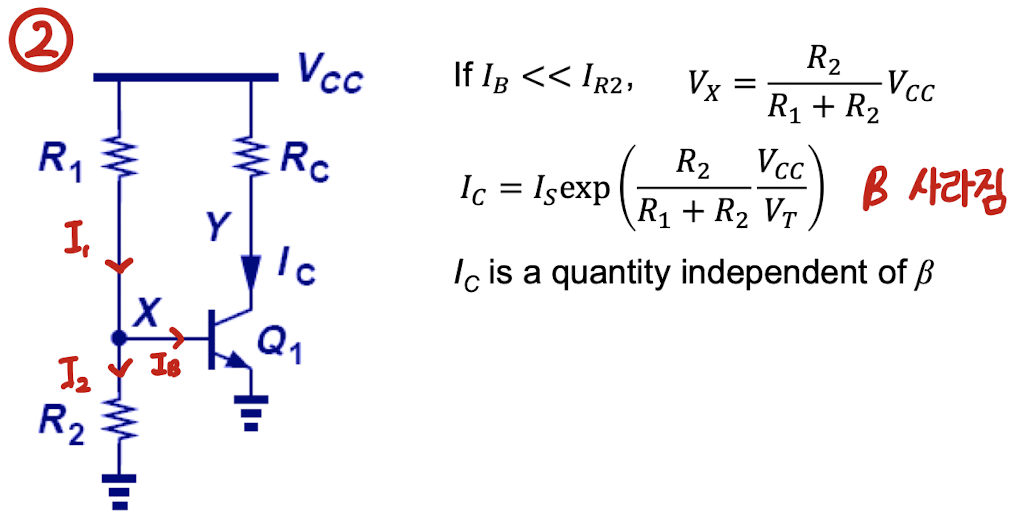

저항을 두개를 달아 전압 분배기로 작동 시키게 한다. 최종적인 I(C) 식을 보면 current gain B가 사라져 전보다 덜 민감한 것을 알 수있다.



3. Emitter Degeneration Biasing

전에서 에미터에 저항을 추가한 모델이다.

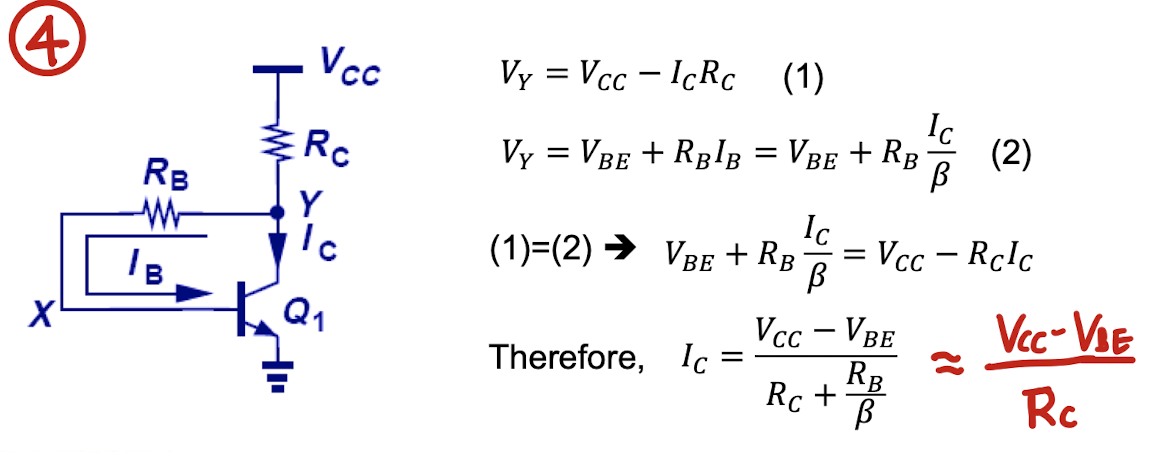

4. Self-Biasing Technique

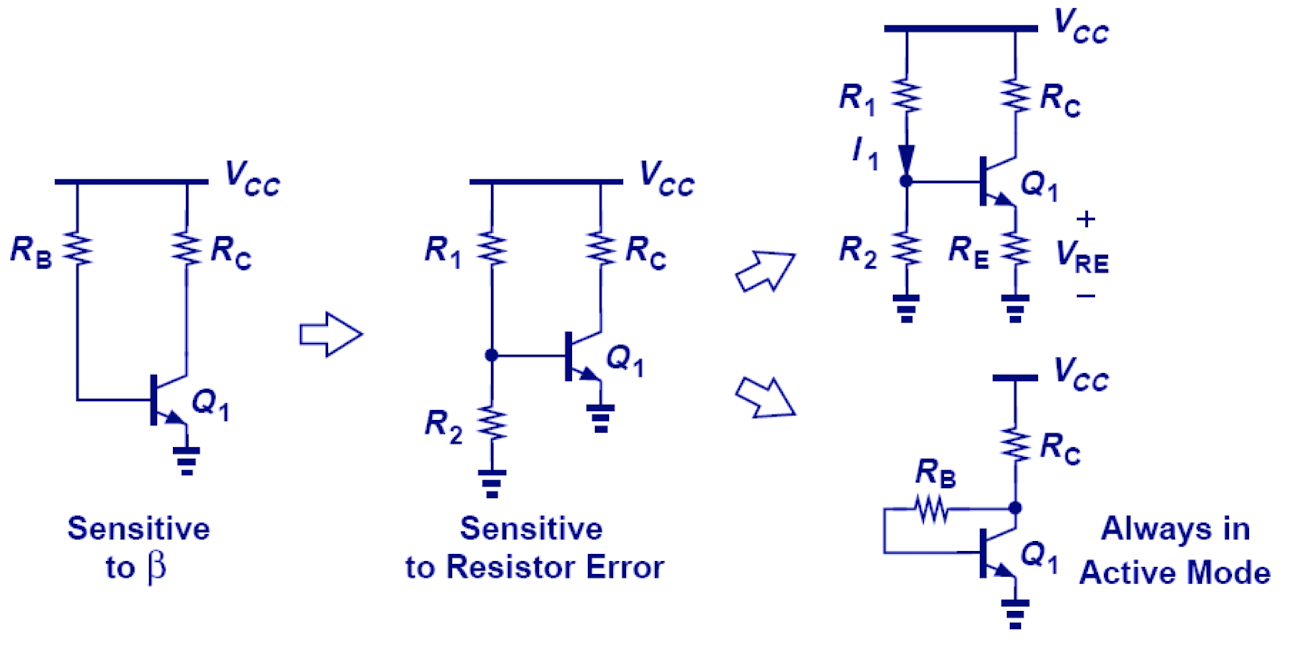

Summary of Biasing Techniques
