11) BJT 증폭기3 [라자비 전자회로]

Return 2021. 9. 30. 23:55

Common-Emitter (CE) Topology



여기서common은 ground라 생각한다. 즉 그림과 같이 Emitter가 ground 처리된 모델을 말한다.

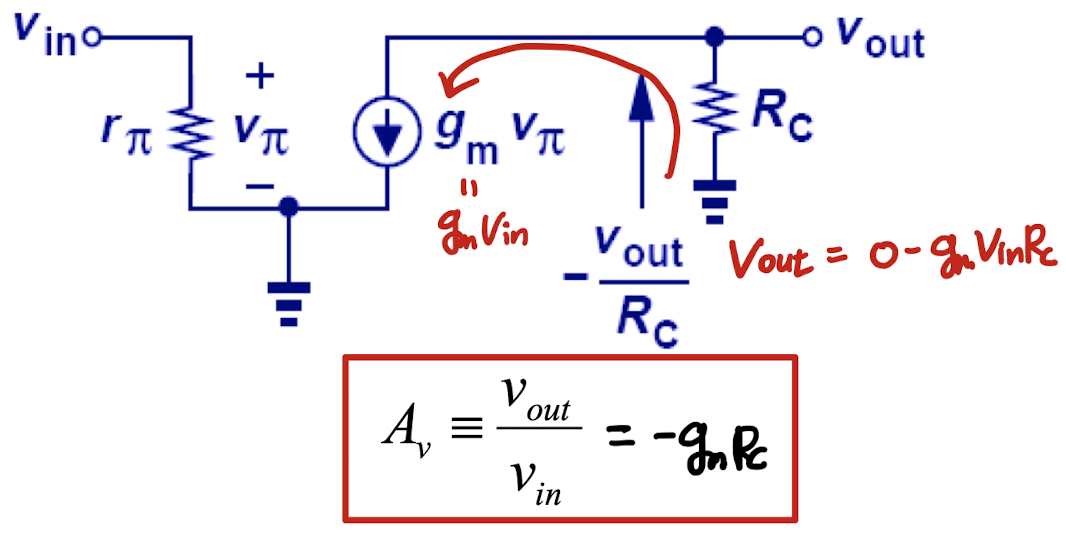

Small Signal of CE Amplifier







g(m)R(c) = I(c)R(c)/V(T) 이므로 gain이 커지려면 V(RC)를 키워야 하는데 이는 V(cc)를 키우는 것과 같다.

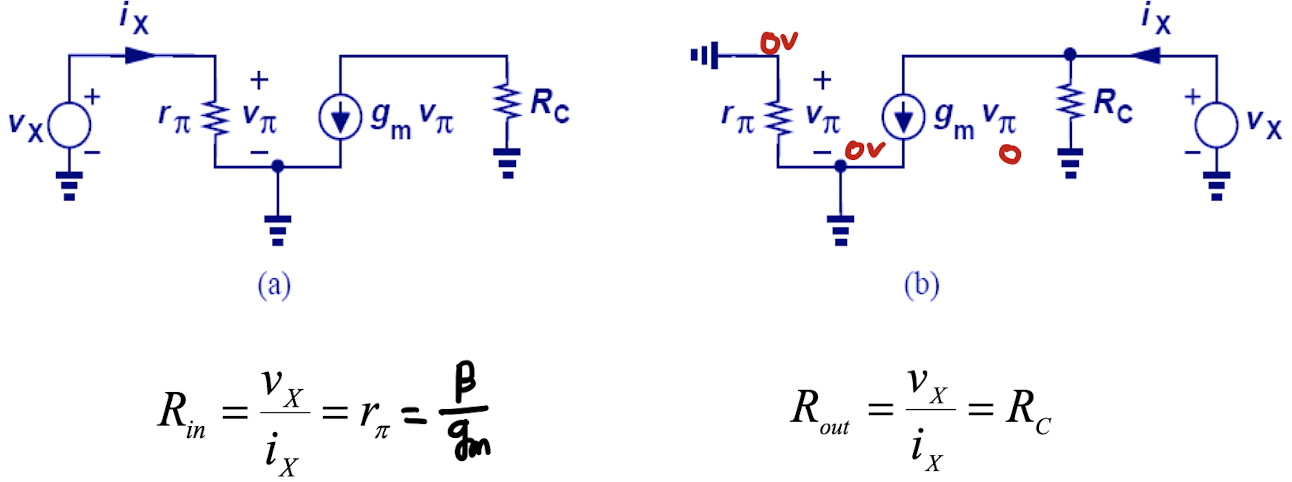

I/O Impedances of CE Stage



출력 임피던스를 측정하고자 할대 입력 단자를 그라운드 시켜 V(in)=0이 되도록 한다.



Early Effect를 고려한 CE amplifer

r(o)가 추가되어 R(c)가 병렬적으로 형성되어 있어 gain 과 출력임피던스의 변화가 있지만 입력 임피던스R(in)는 변화 없다.

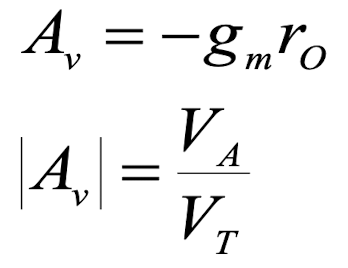

Intrinsic Gain : 최대로 얻을 수 있는 gain

위와 같이 병렬 구조의 저항은 R(c)가 무한대가 될다 가장 커진다. 즉, 최대 gain 은 다음과 같다.

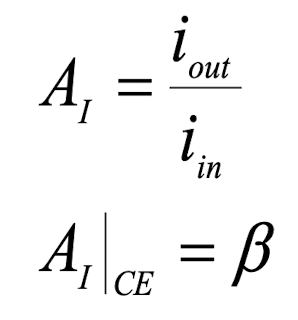

current gain A(I)



Emitter Degeneration(에미터에 저항 추가한 모델)

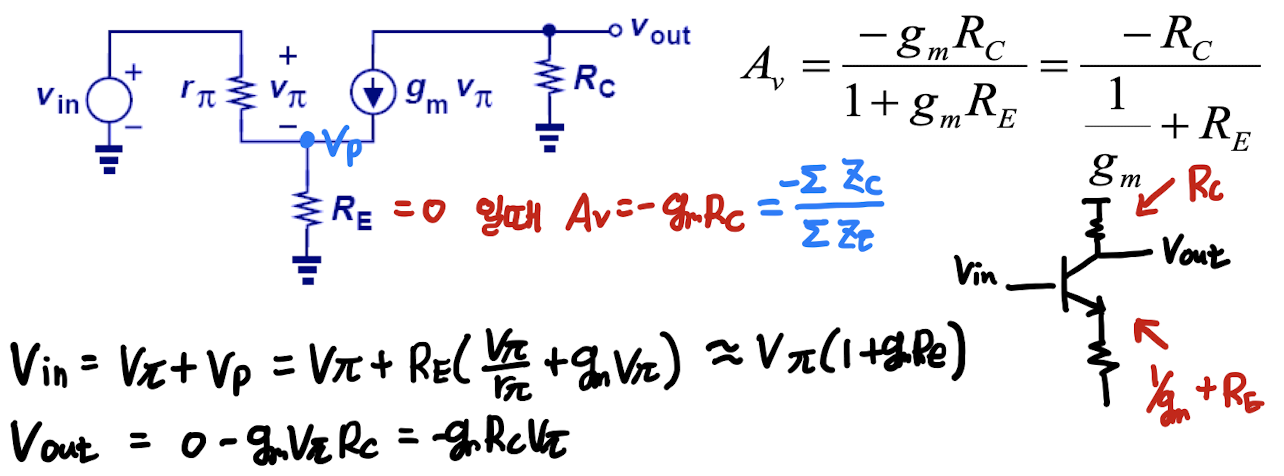

Small-Signal Analysis

위의 그림과 같이 gain을 쉽게 구하는 방법은   -[컬렉터에서 본 총 임피던스 / 에미터에서 본 총 임피던스]

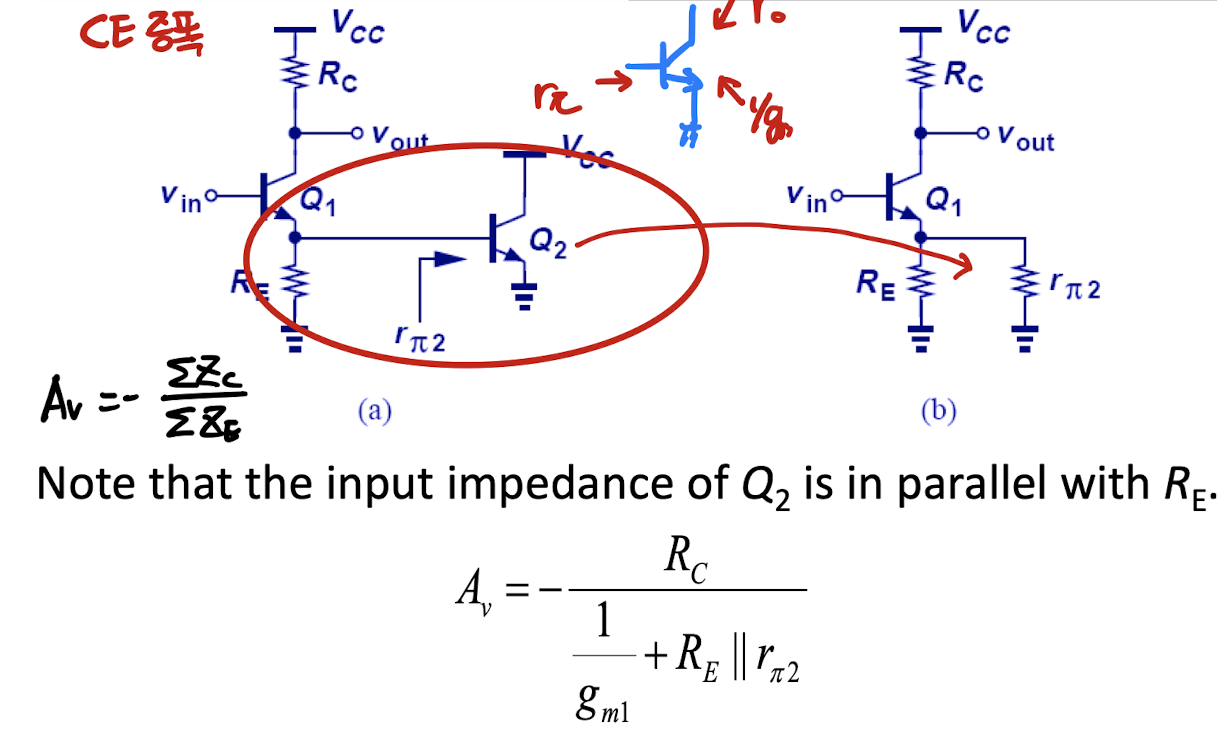

Emitter Degeneration Example1



여러개의 BJT가 있을때 임피던스로 치환하여 gain을 구한다.

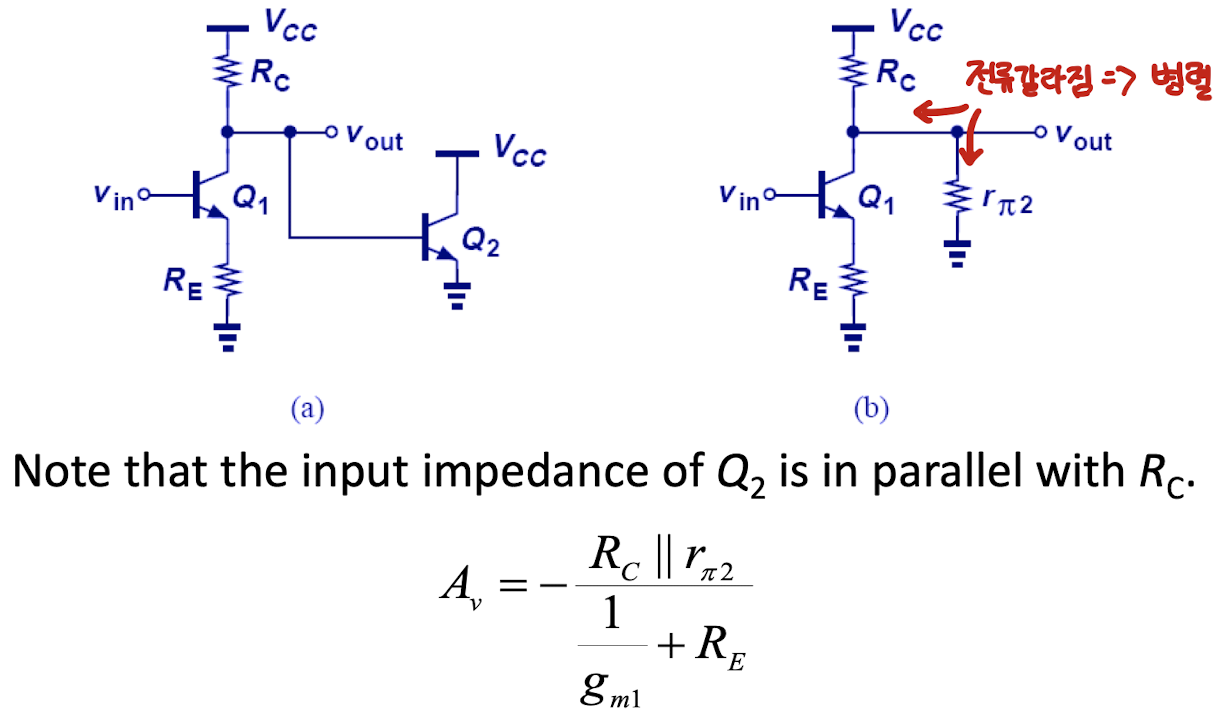

Emitter Degeneration Example2

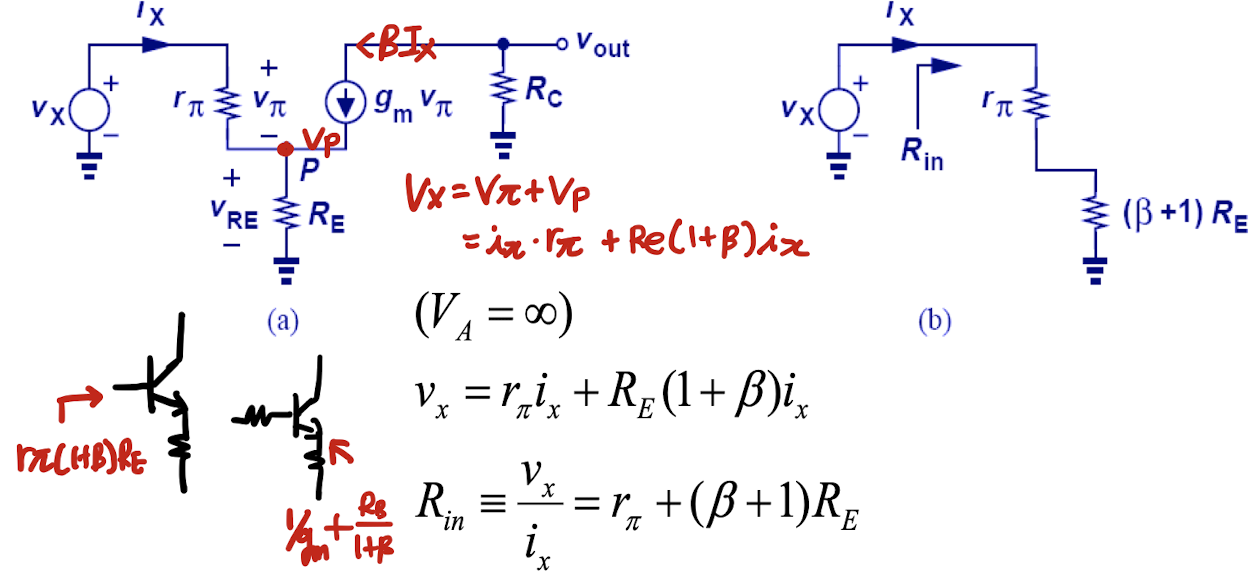

Input Impedance of Degenerated CE Stage

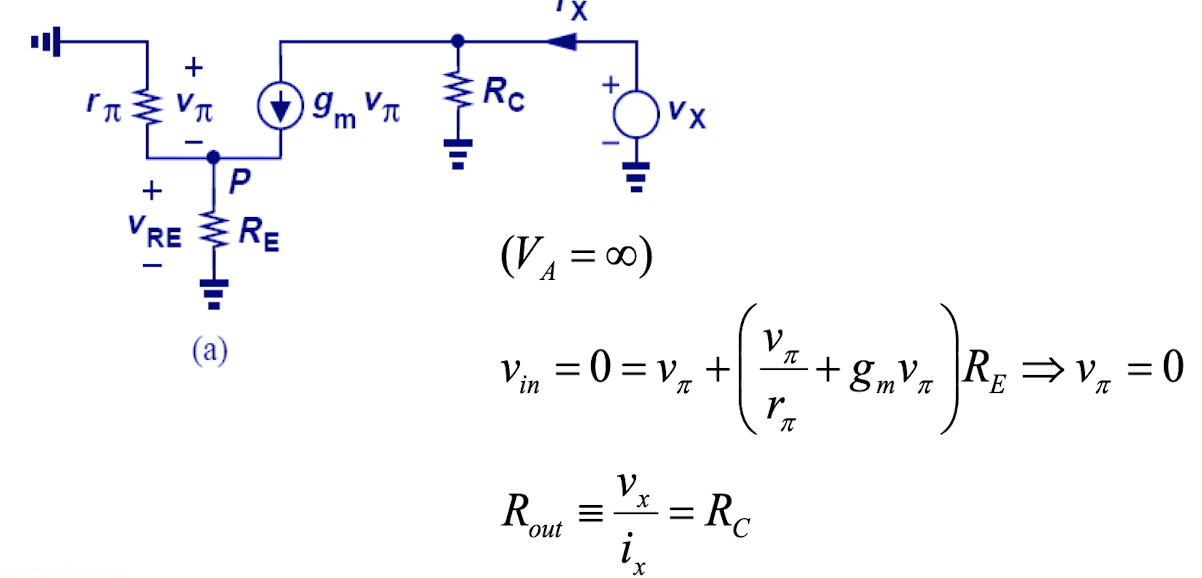

Output Impedance of Degenerated CE Stage

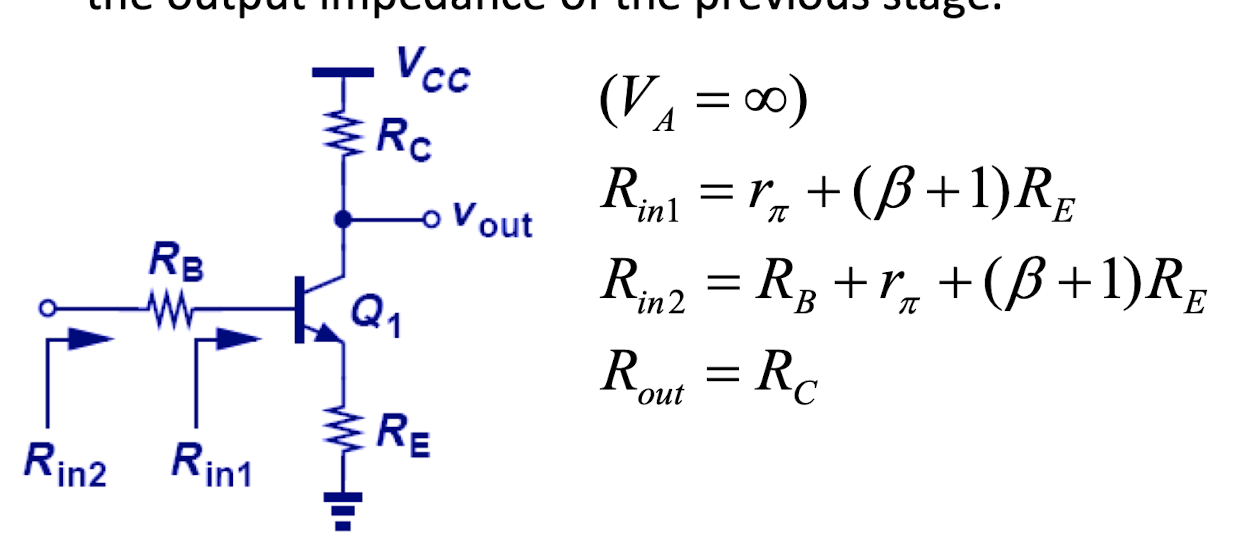

Summary of Degenerated CE Stage : Input / Output Impedances
