17) Op Amp1 [라자비 전자회로]

-Basic Op Amp

op amp는 두개의 input의 차이를 증폭시킵니다.

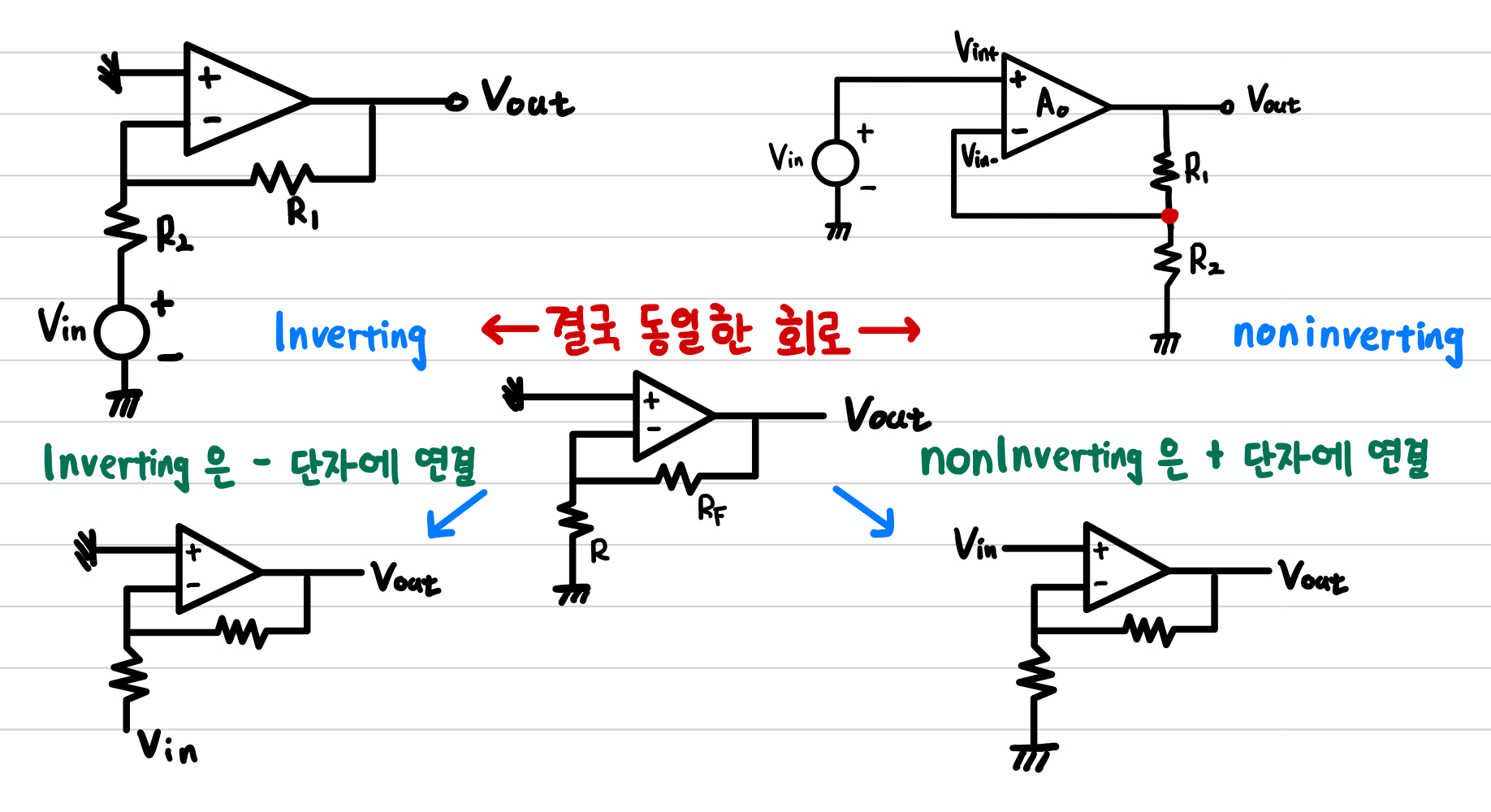

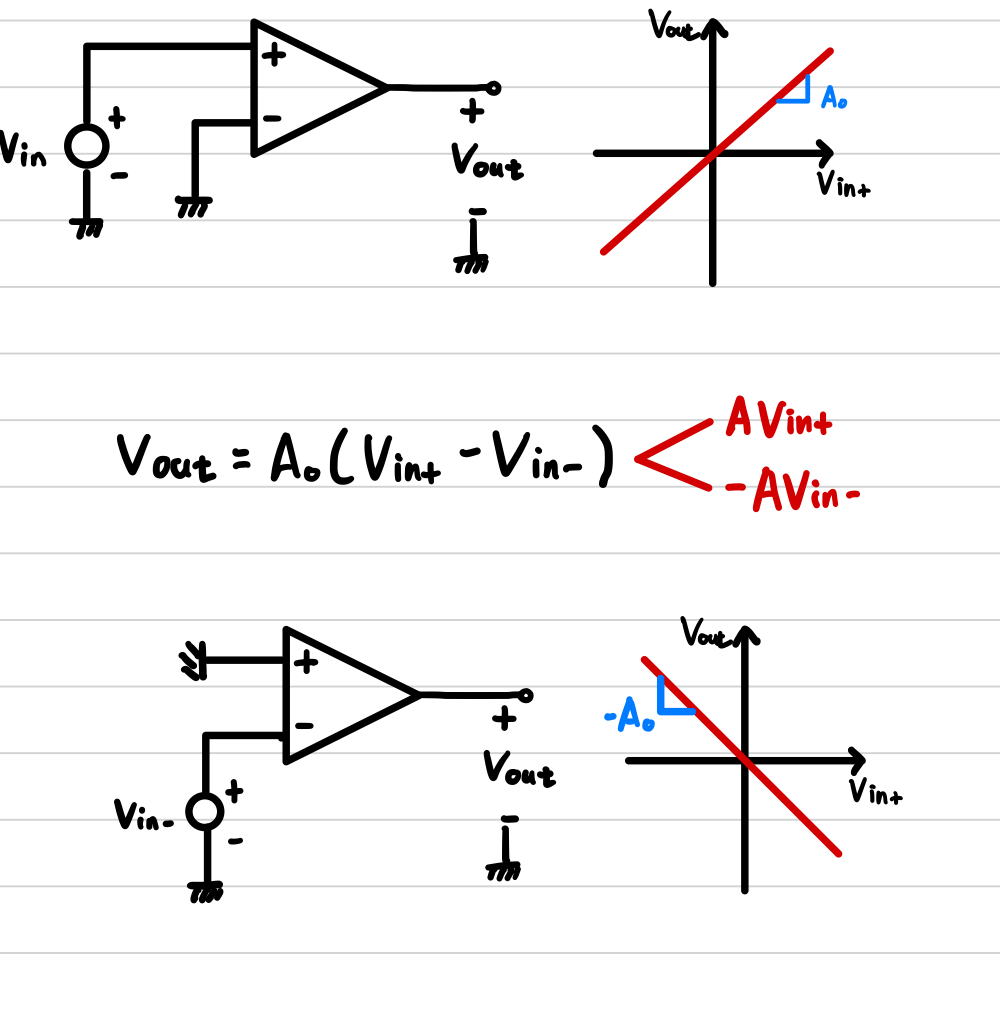

-Inverting and Nonlnverting op amp

negative input이 ground되면 gain이 양수이다. >> noninverting

positive input이 ground되면 gain이 음수이다. >> inverting



- Virtual Short



-Unity Gain Amplifier

- Supply Voltage의 개념

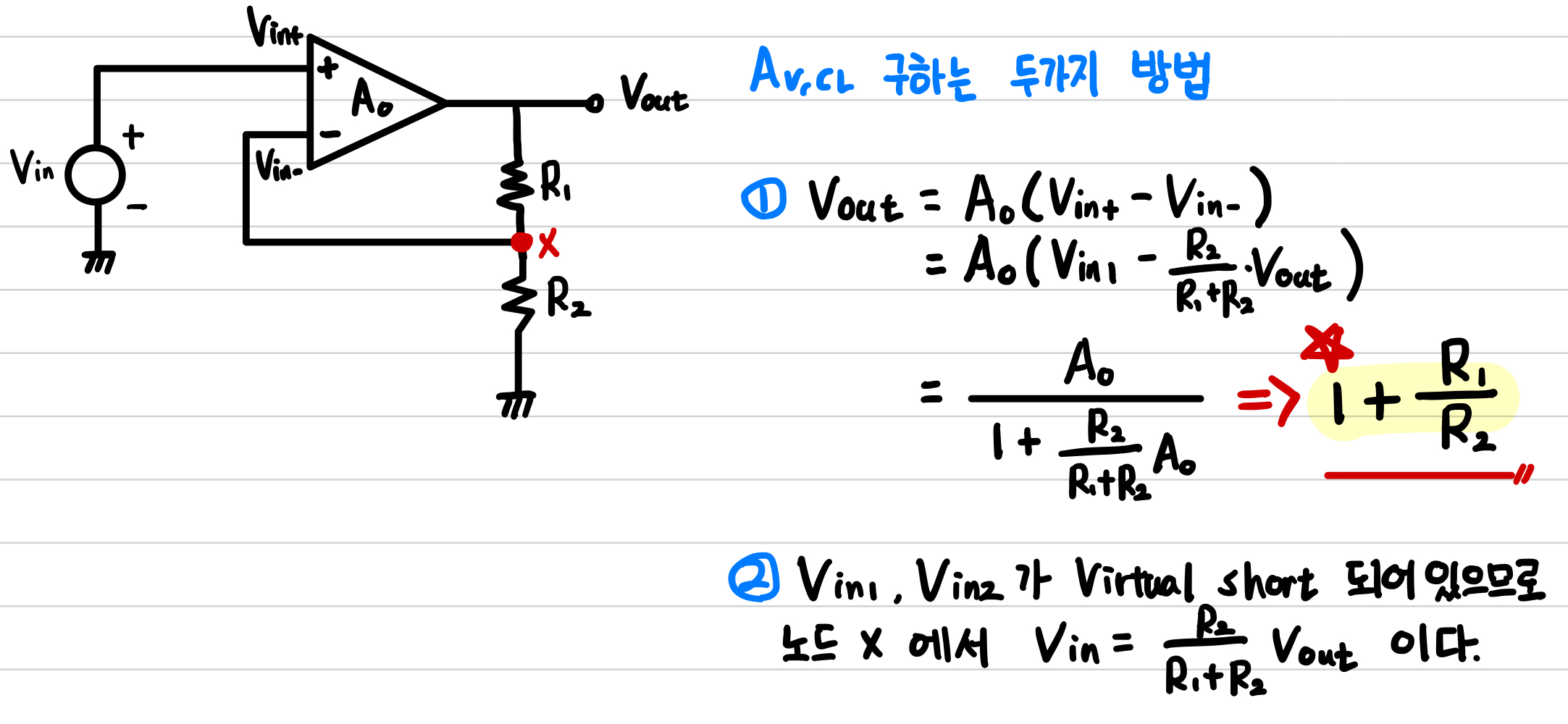

- Noninverting Amplifier(virtual short인 경우)

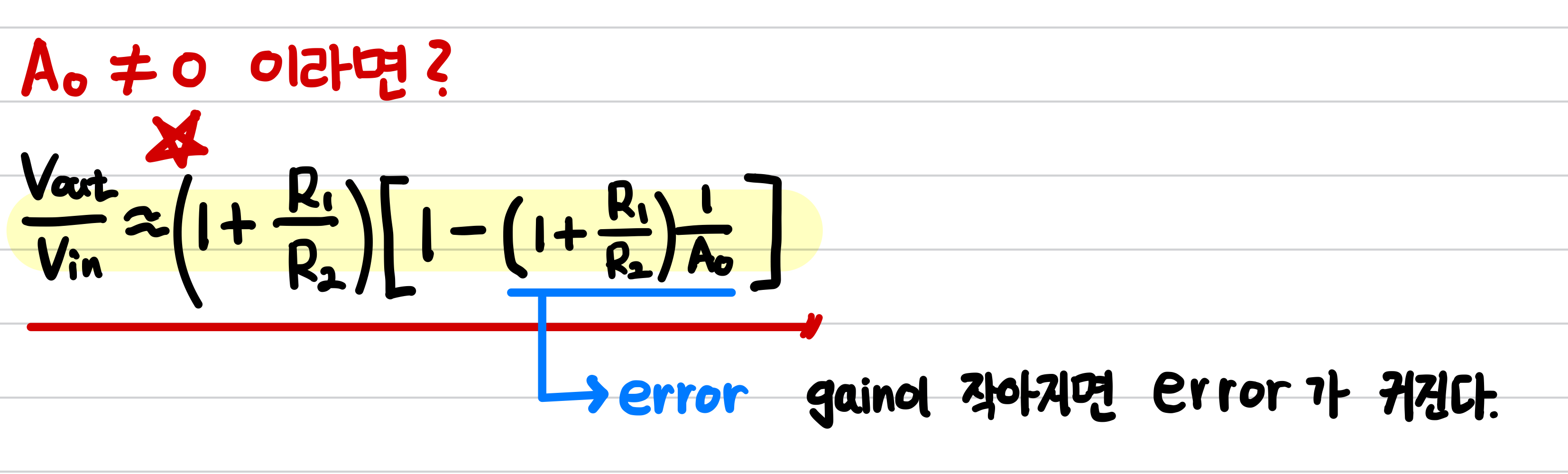

-만약 A(0)가 무한대가 아니라면 ?



-Extreme Cases of R2 ( A(o) 무한대 )

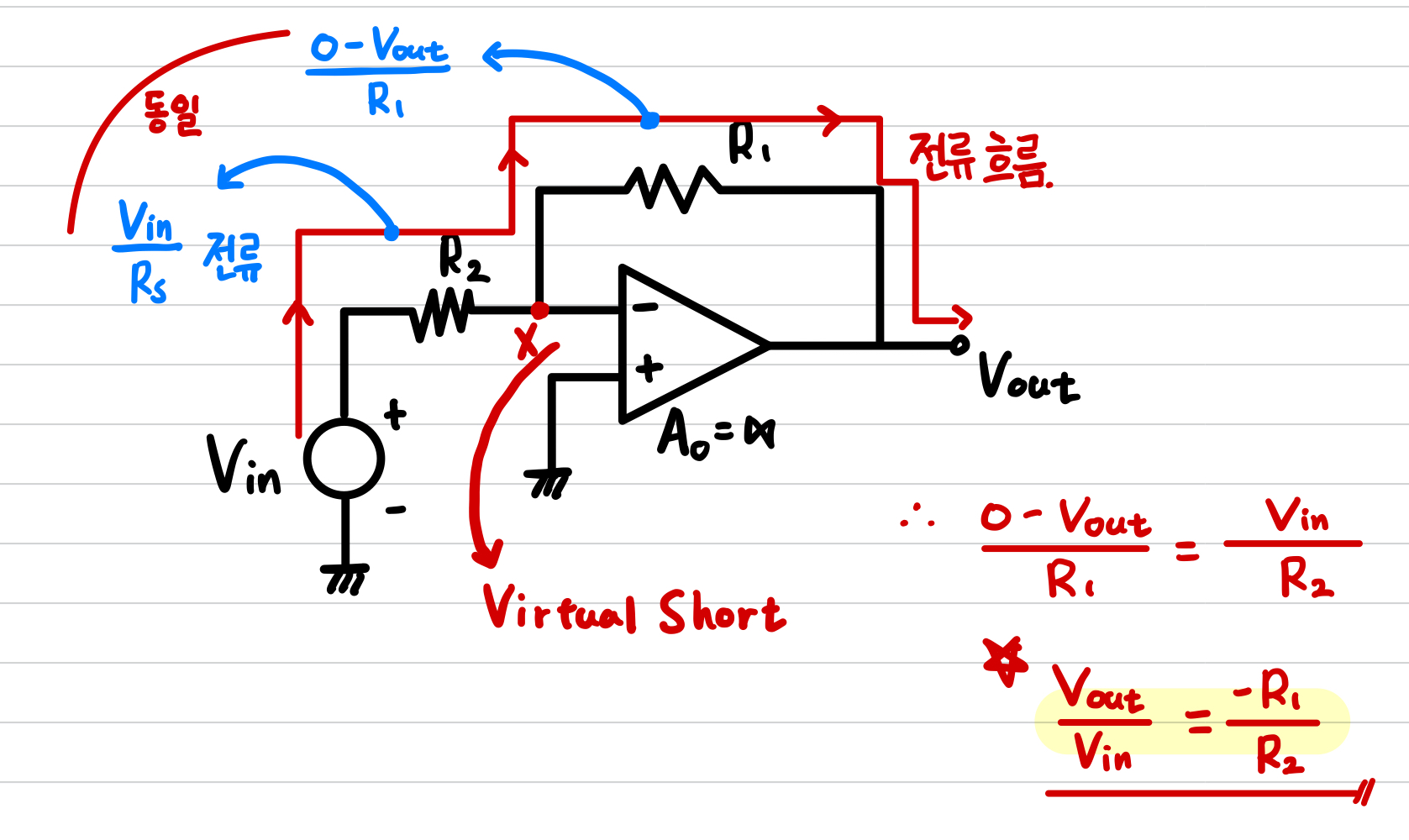

-Inverting Amplifier



- Another View of Inverting Amplifier

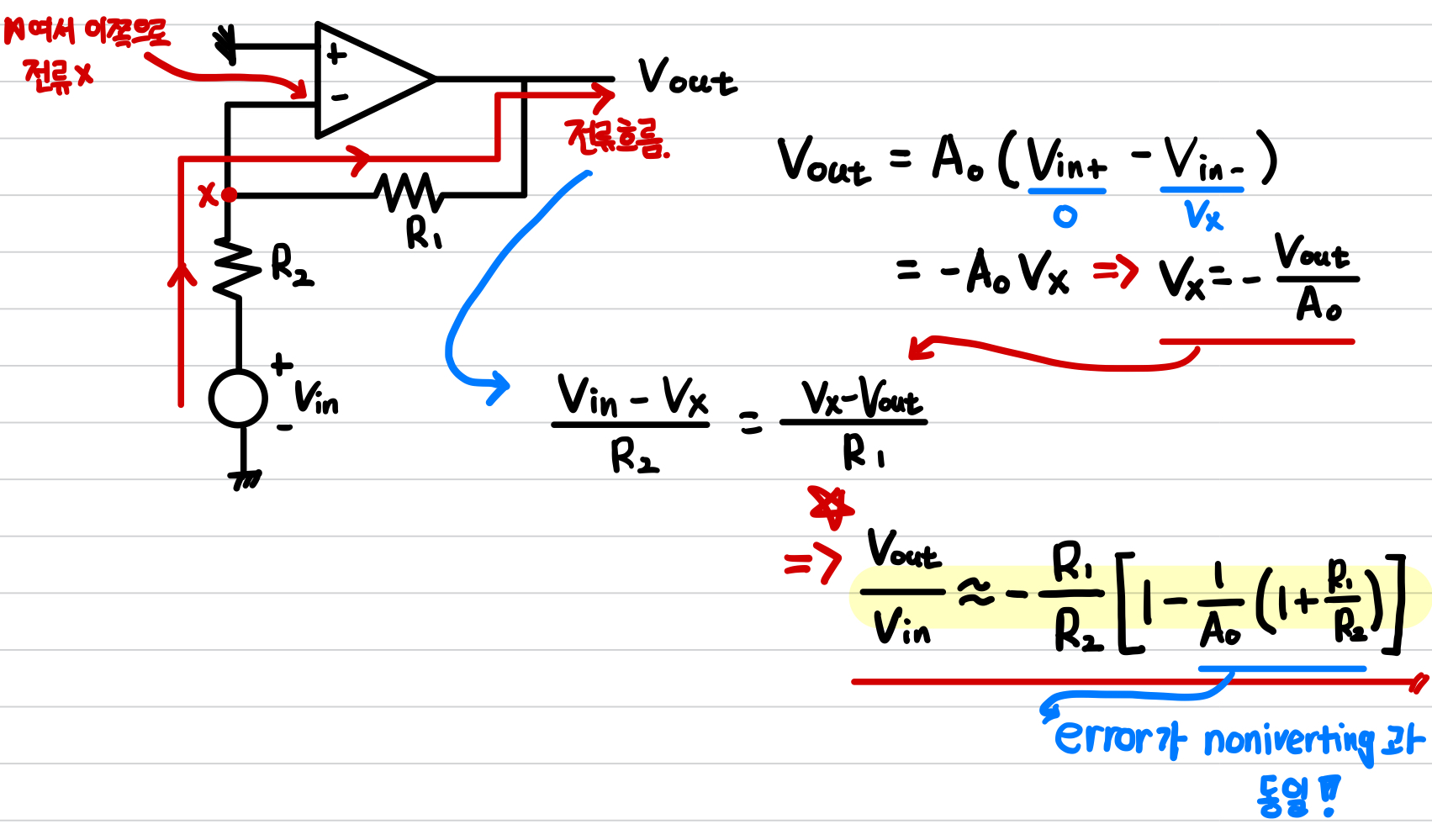

- Gain Error Due to Finite A(0)

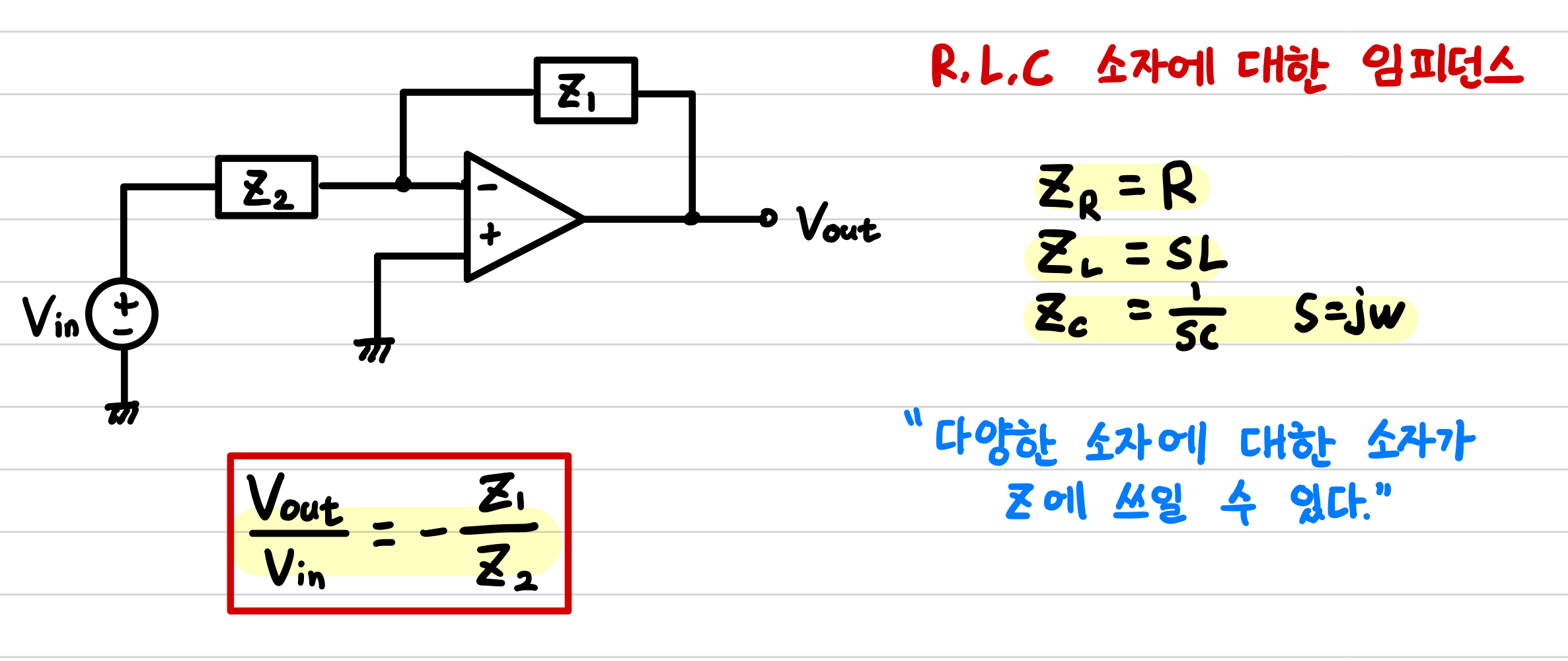

- Complex Impedance around opamp
