[Verilog HDL] CH6 연산자

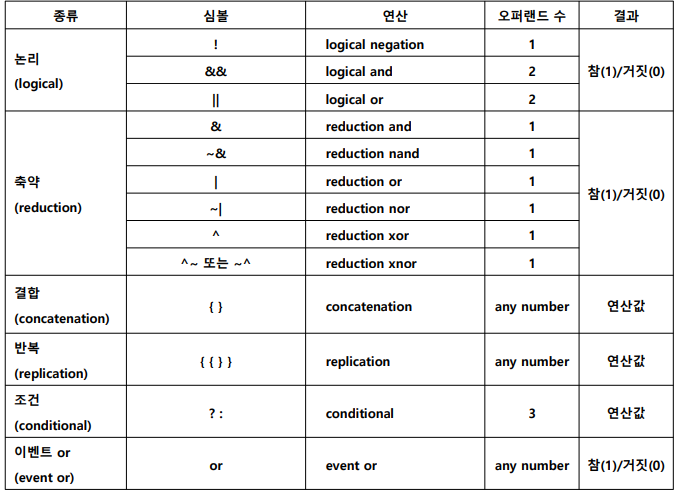

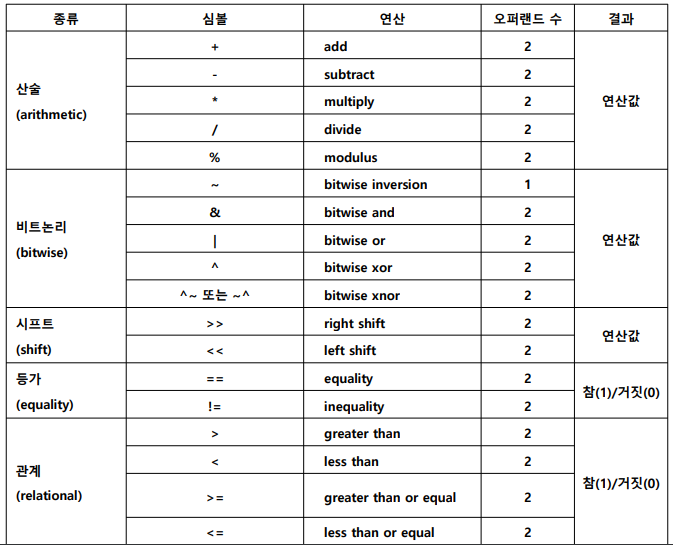

연산자(Operator)

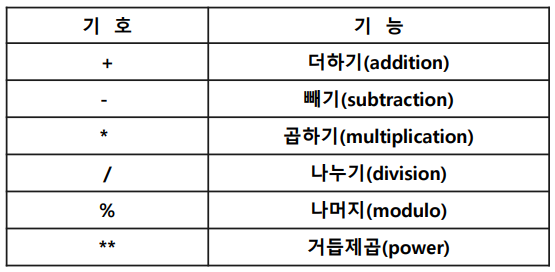

산술(Arithmetic) 연산자

 - 나누기와 나머지 연산자에서 두 번째 피연산자가 0인 경우, 결과값은 x가 된다.

 - 나머지 연산자의 결과 값은 첫번재 피연산자의 부호를 따른다.

산술연산의 예

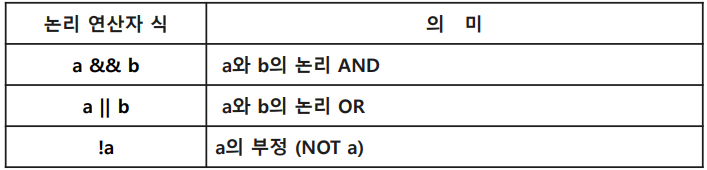

논리 연산자

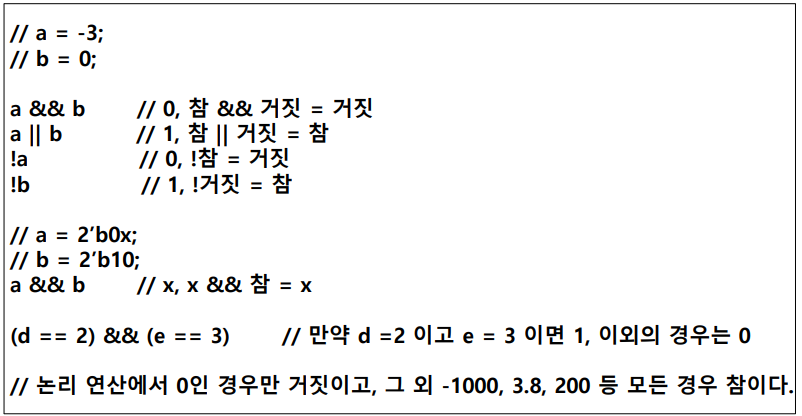

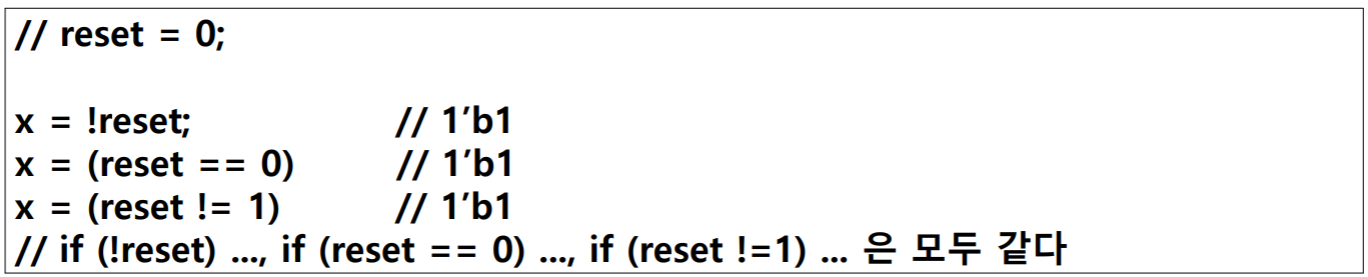

논리 연산의 예

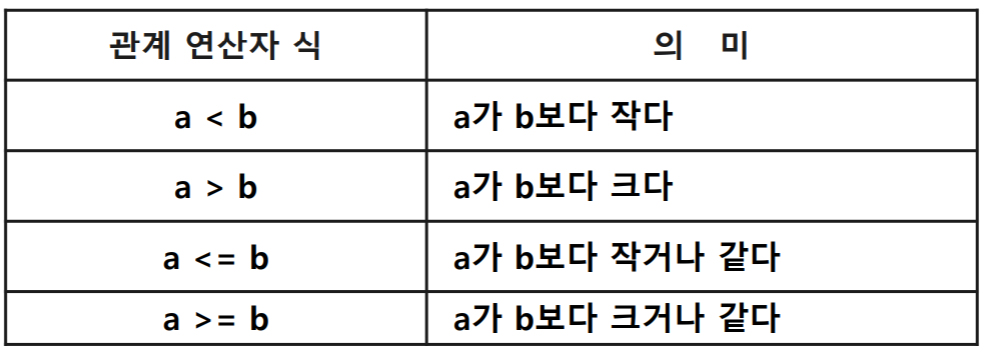

관계 연산자

 - 두 피연산자의 비트 수가 다른 경우네는, 비트 수가 작은 피연산자의 MSB쪽에 이 채워져 비트 수가 큰 피연산자에 맞추어진 후, 관계를 판단함.

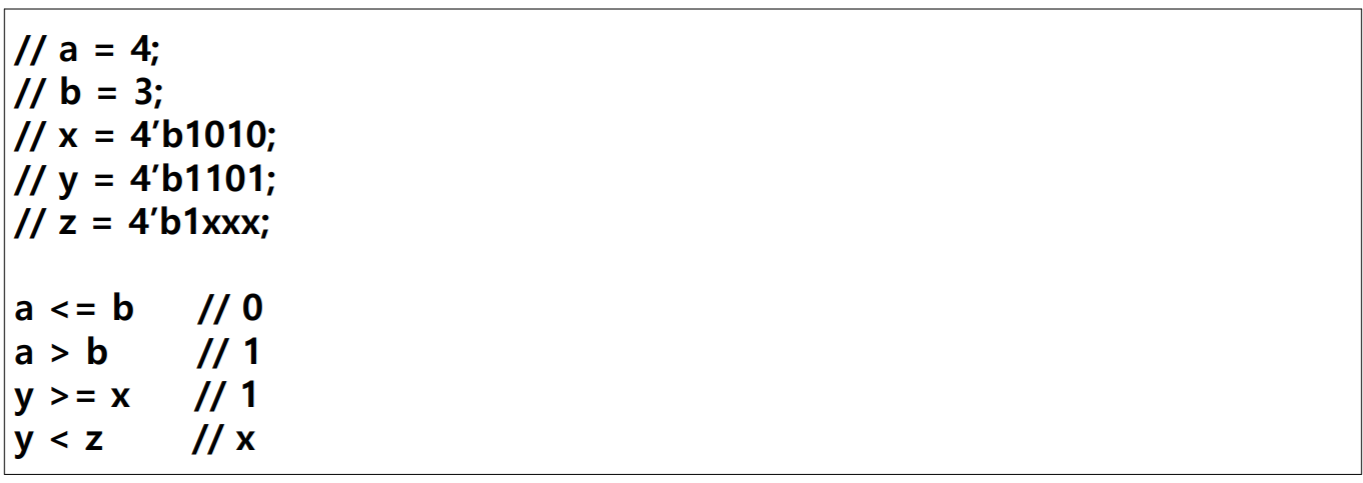

관계 연산자의 예

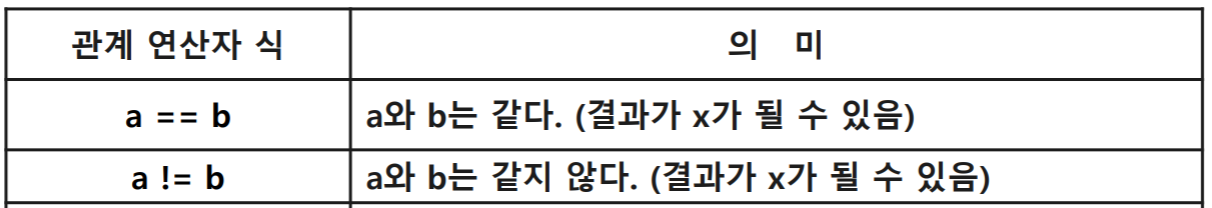

등가 연산자

 - 두 피연산자의 비트 수가 다른 경우에는, 비트 수가 작은 피연산자의 MSB쪽에 0이 채워져 비트 수가 큰 피연산자에 맞추어진 후, 등가를 판단한다.

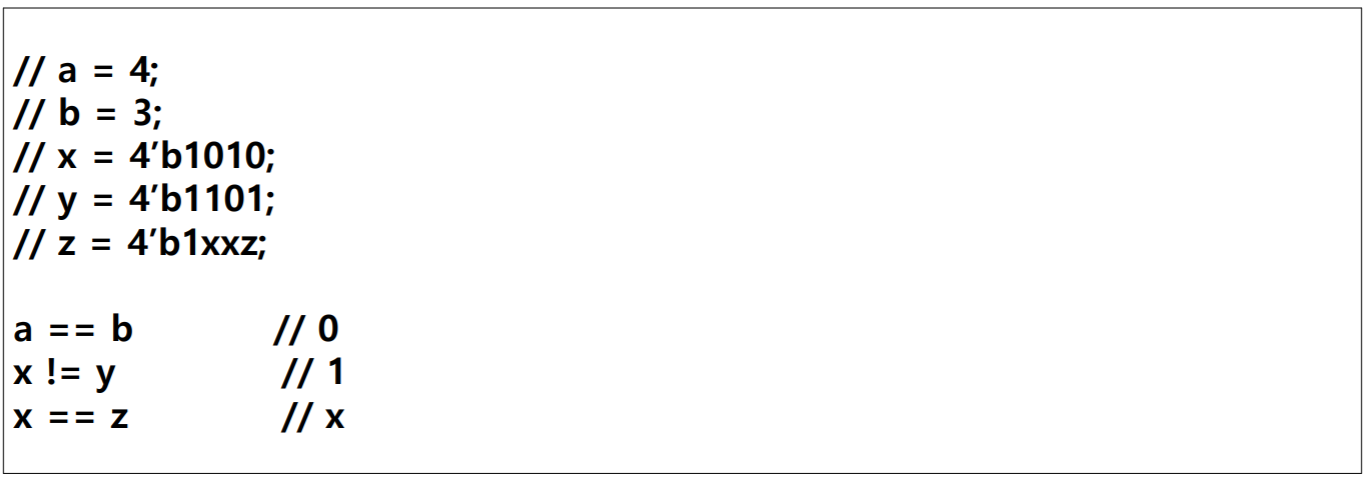

 등가 연산자의 예

조건 예

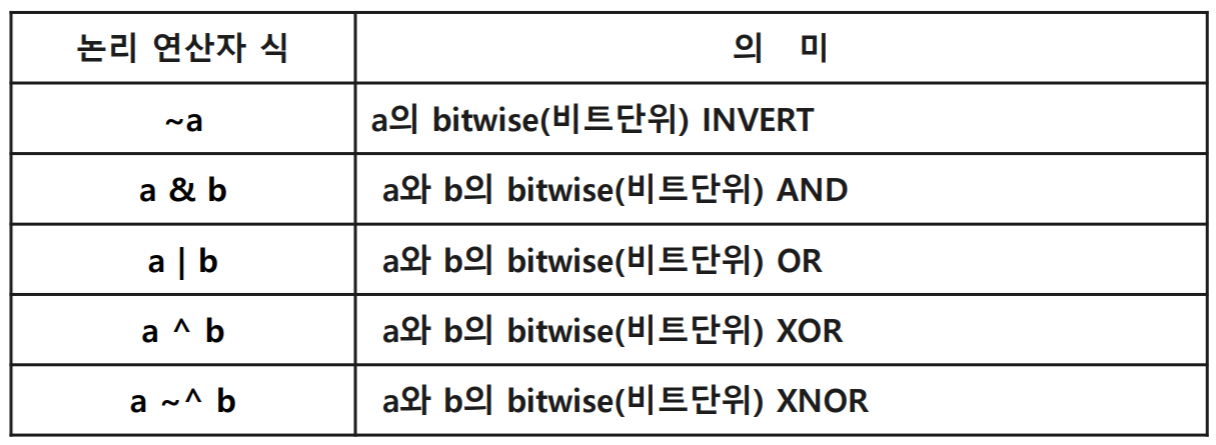

비트 논리 연산자

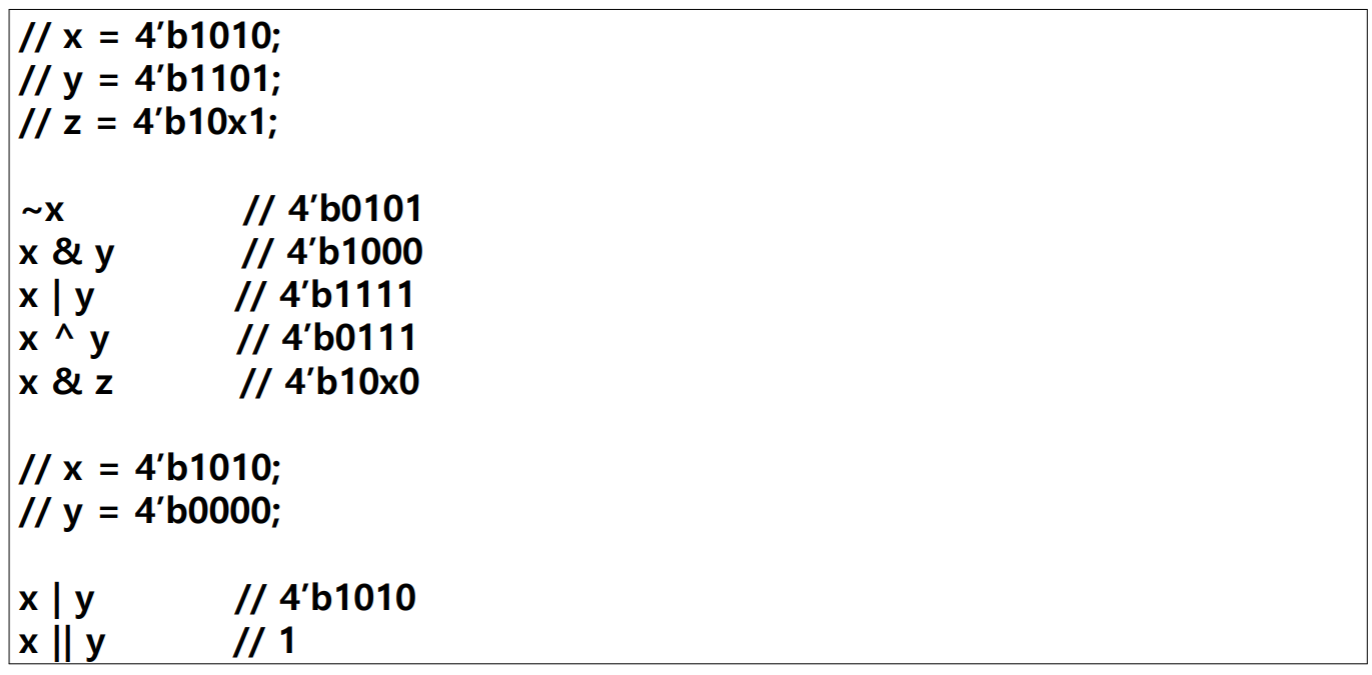

비트 논리 연산의 예

축약 연산자

 - 단항(unary) 연산자

 - 피연산자의 단위 비트들에 적용되어 단일 비트의 결과값을 생성

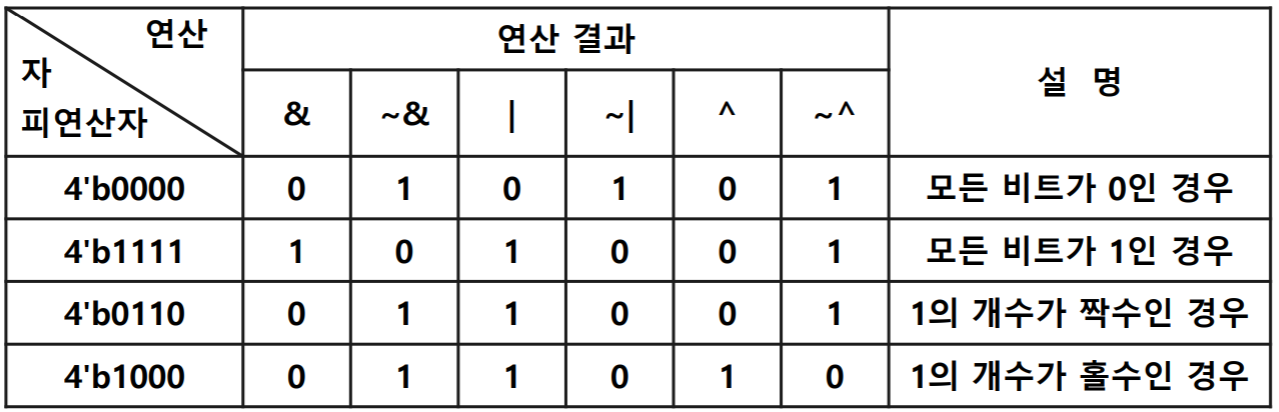

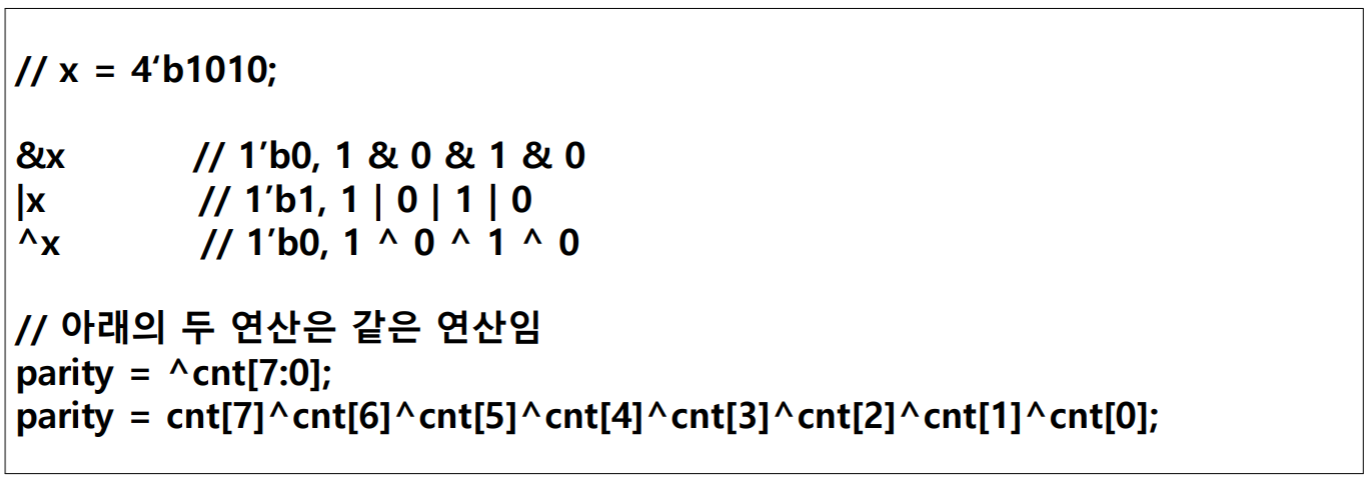

축약연산의 예

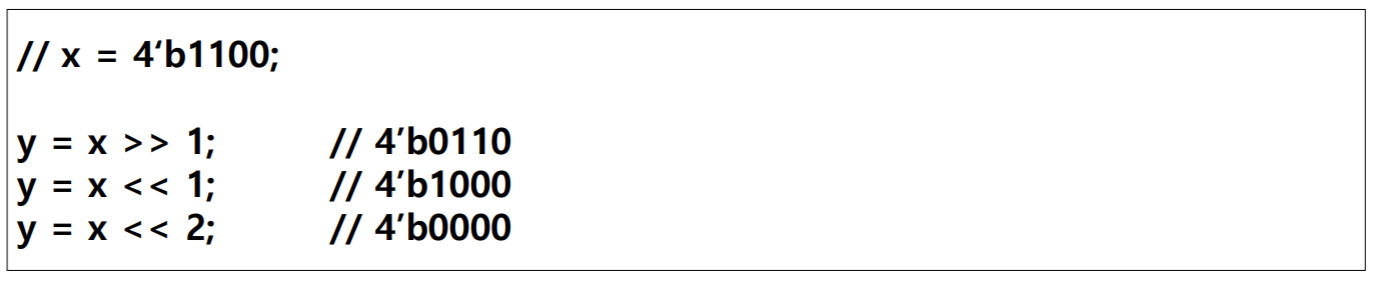

시프트 연산

 - 논리 시프트 연산자 (<<, >>)

    - << : 좌측으로 시프트 후, 비어 있는 비트에 0을 채움

    - >> : 우측으로 시프트 후, 비어 있는 비트에 0을 채움

 - 산술 시프트 연산자(>>> , <<<)

    - <<< : 좌측으로 시프트 후, 비어 있는 비트에 0을 채움

    - >>> : 우측으로 시프트 후, 비어 있는 비트에 피연산자의 MSB를 채운다.

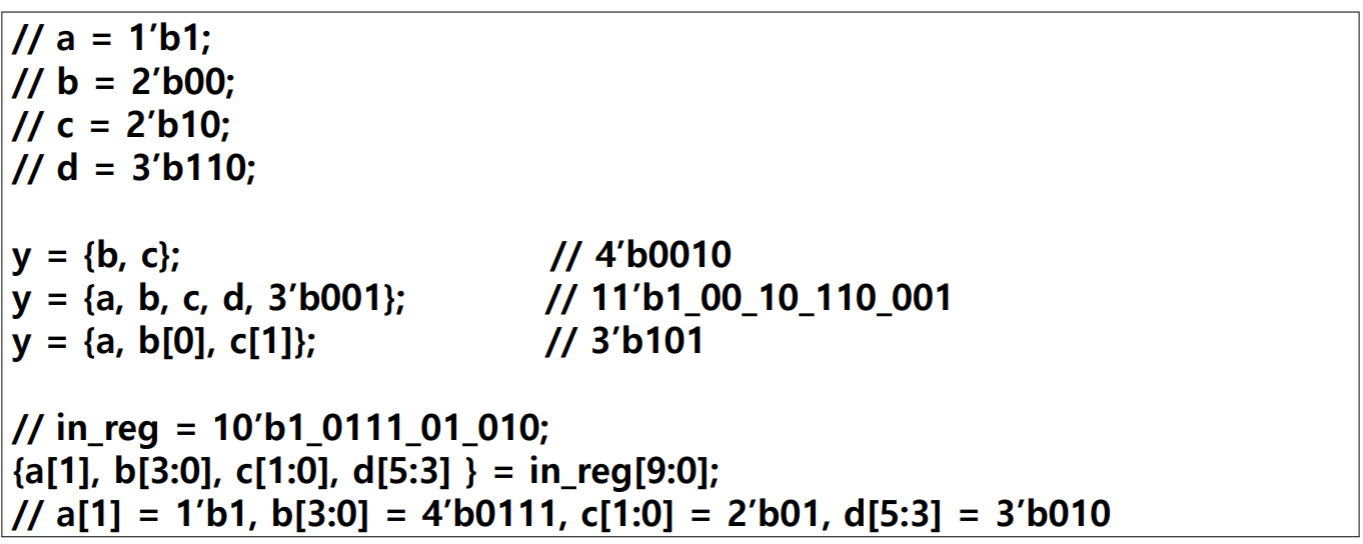

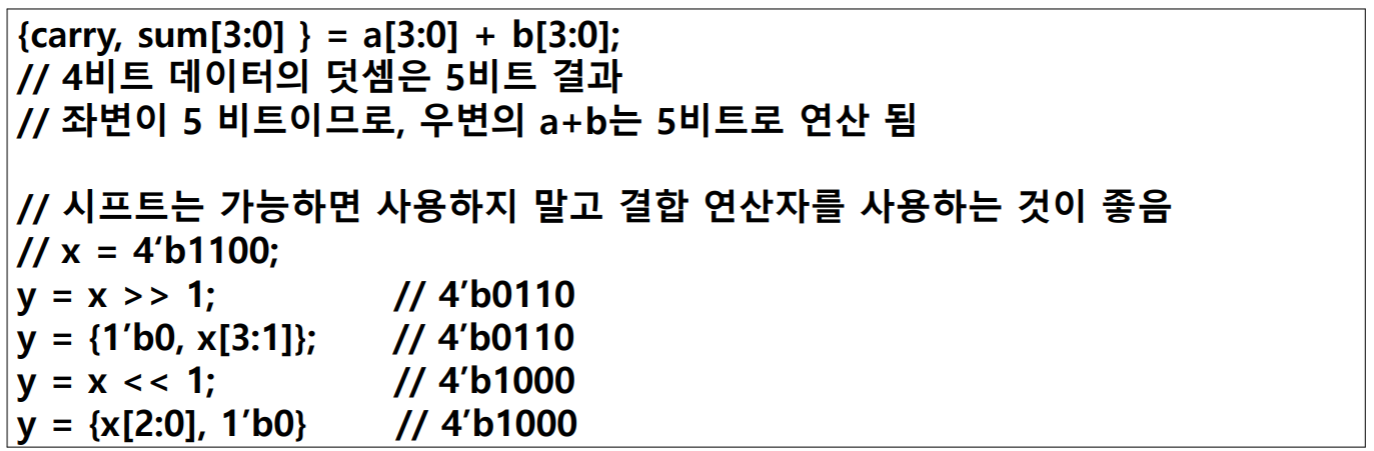

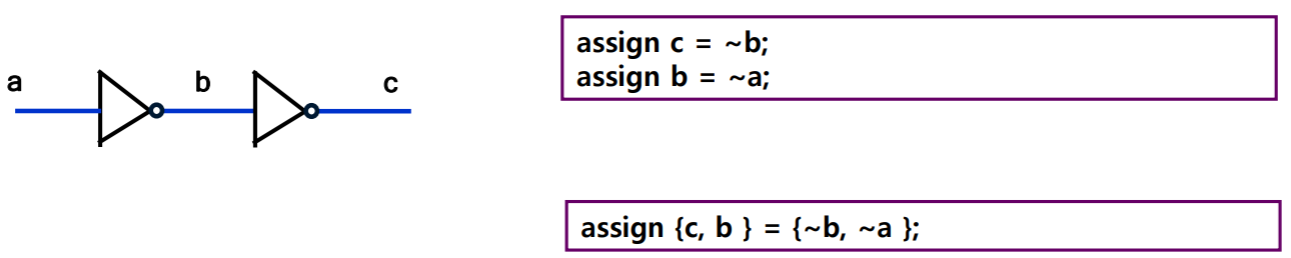

결합 연산의 예

 - 중괄호 { }에 의해 두 개 이상의 값들을 결합합니다.

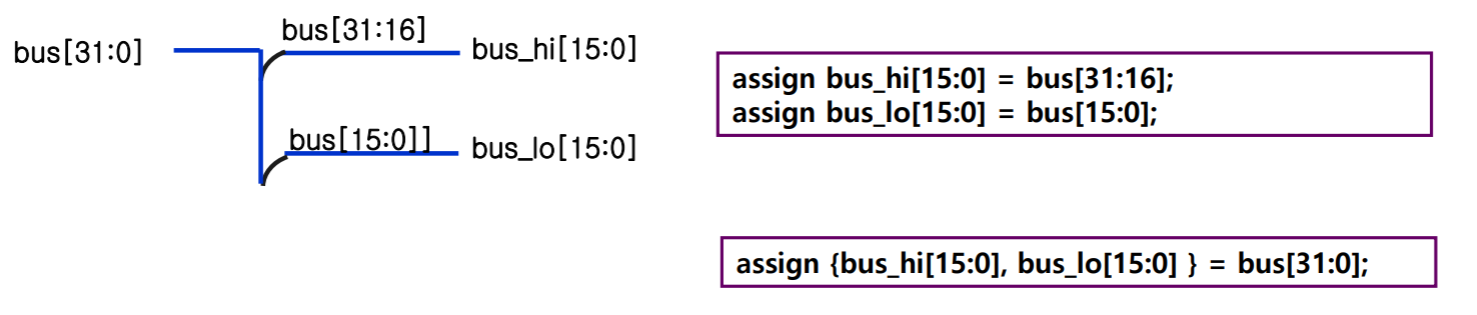

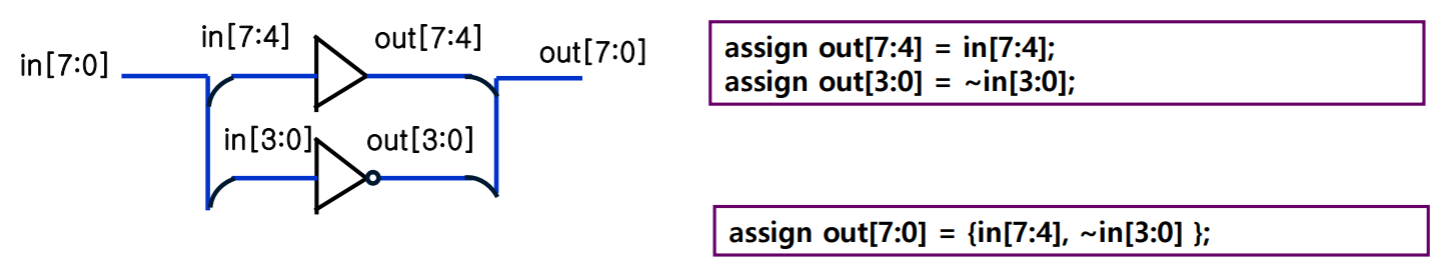

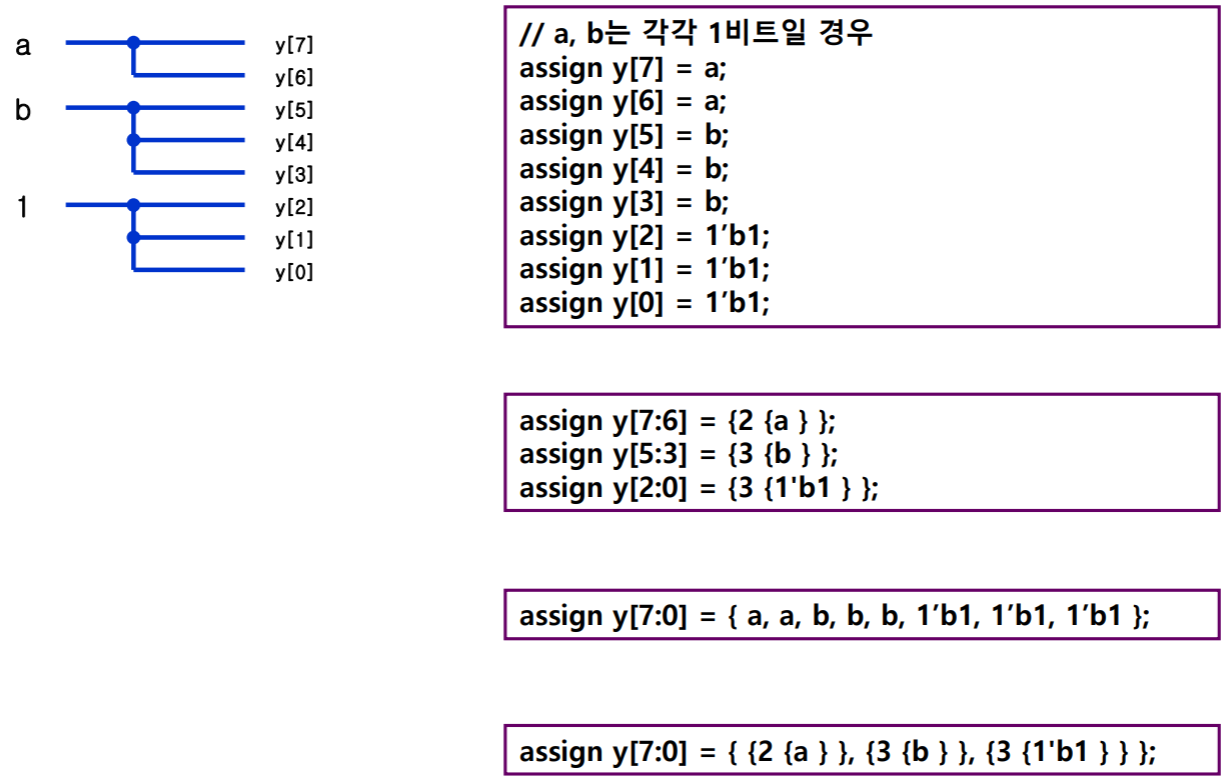

결합 연산자의 회로적 의미

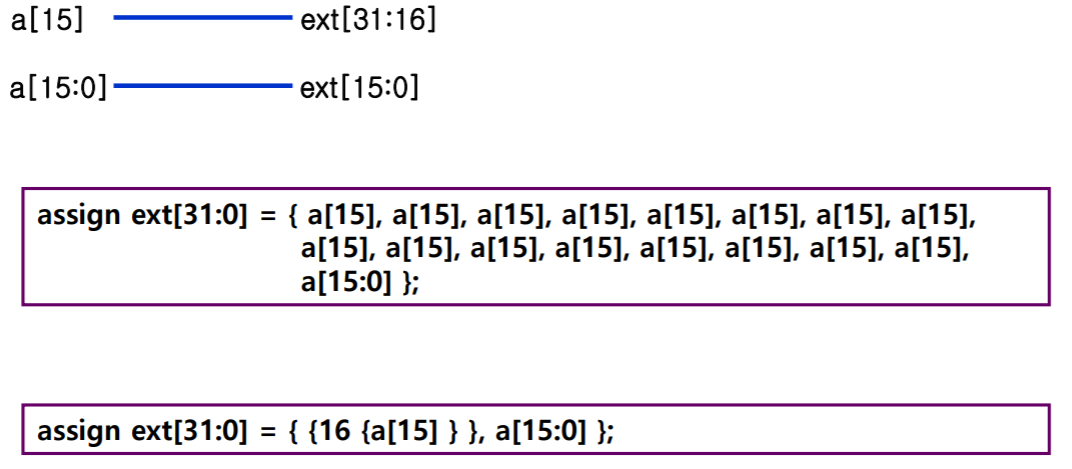

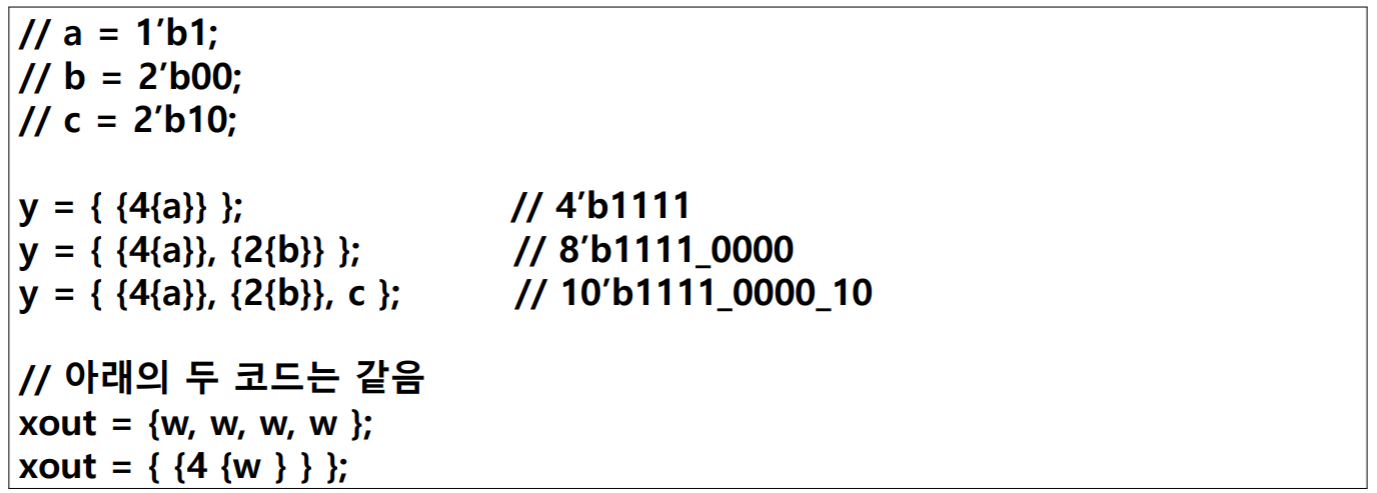

반복 연산자

 - {a{b}}의 형태로 표현 : b를 a회 반복

조건 연산자

 - expr1이 참으로 평가되면 expr2의 값이 좌변의 변수에 할당

 - expr1이 거짓으로 평가되면 expr3의 값이 좌변의 변수에 할당

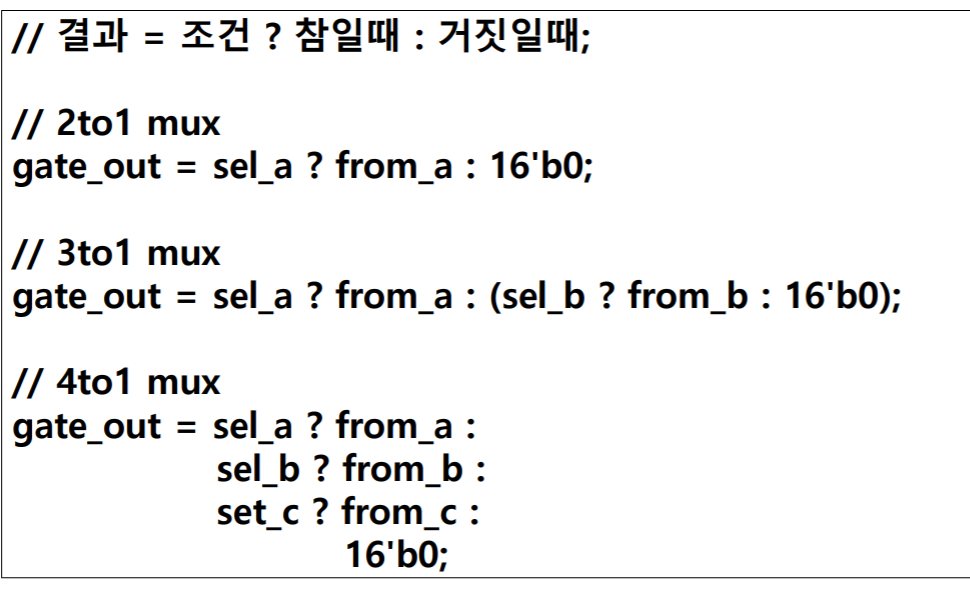

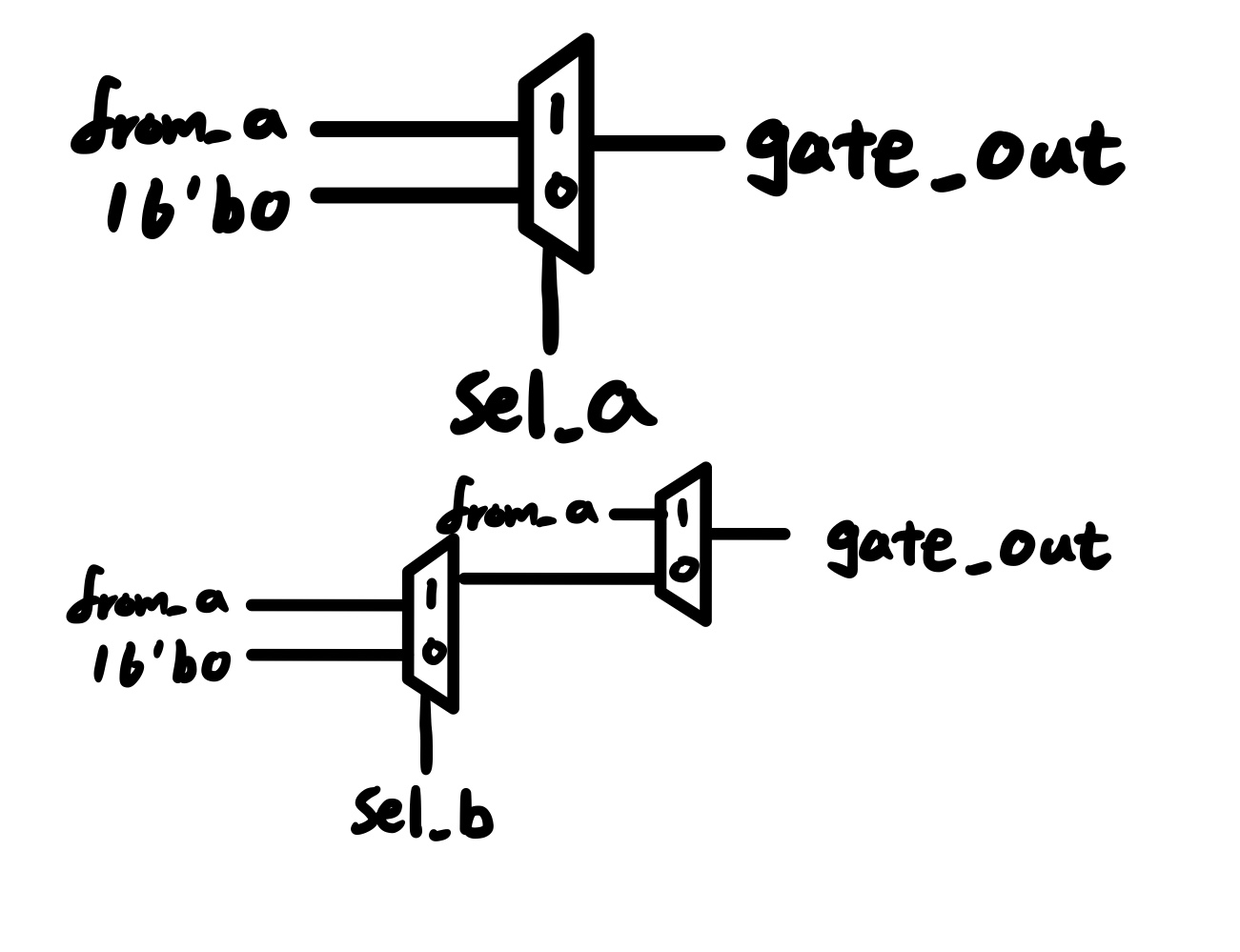

조건 연산자의 예

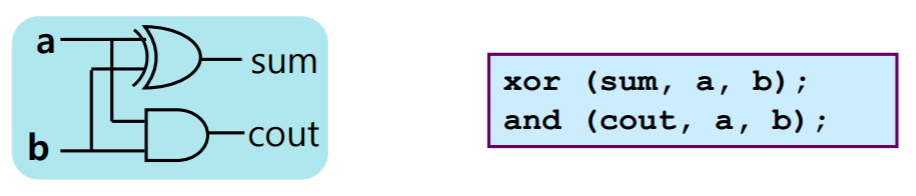

게이트 수준 모델링

 - 게이트 수준 모델링은 쉽게 알아보기 어렵고 수정하기 어렵습니다.

 - 합성 후 생성된 게이트 수준 netlist를 볼 수 있는 정도면 됩니다.

 - 실제 모델링에는 RTL수준을 사용합니다.
