[17] CH9 레지스터

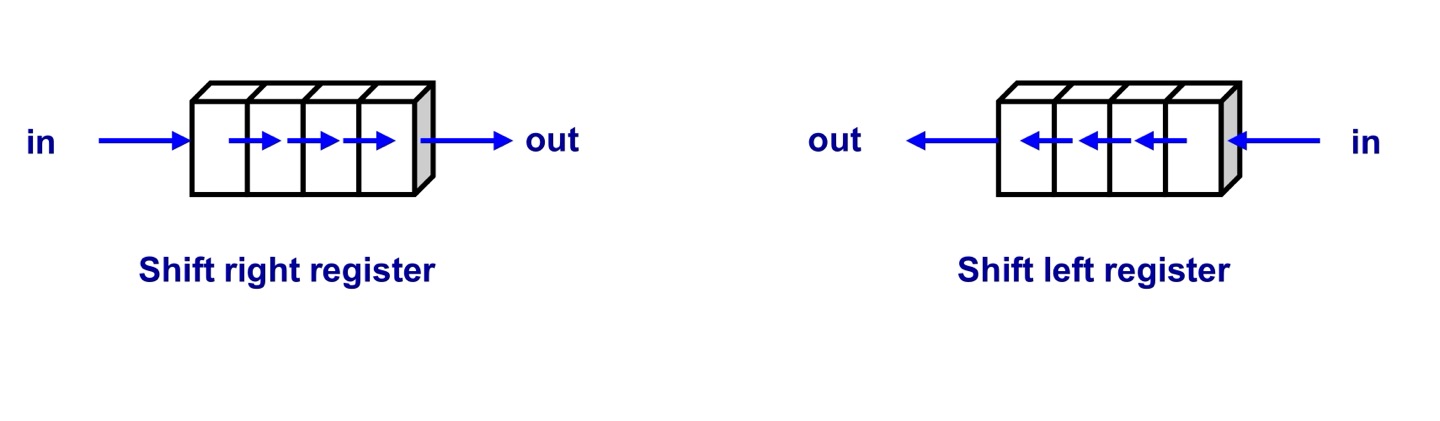

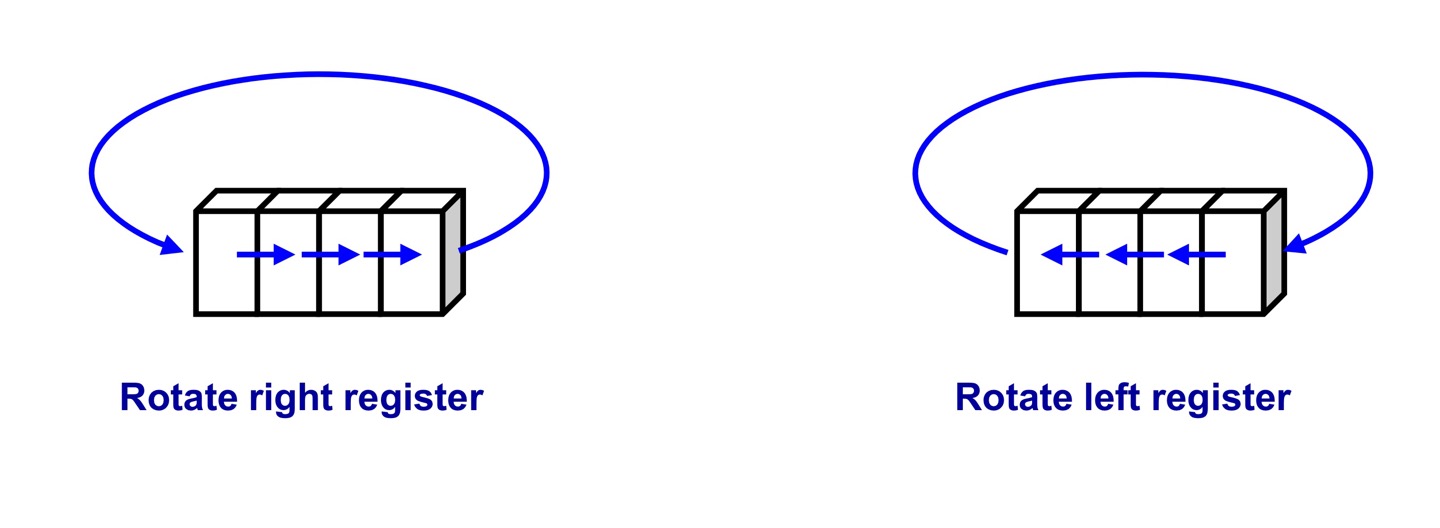

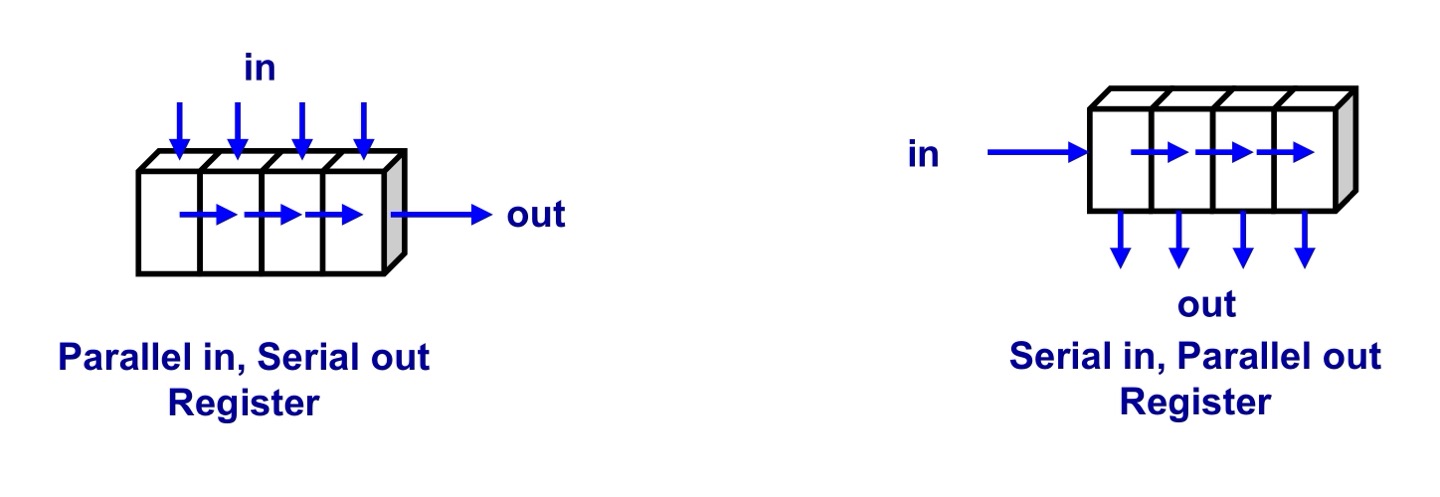

< 레지스터의 종류 >

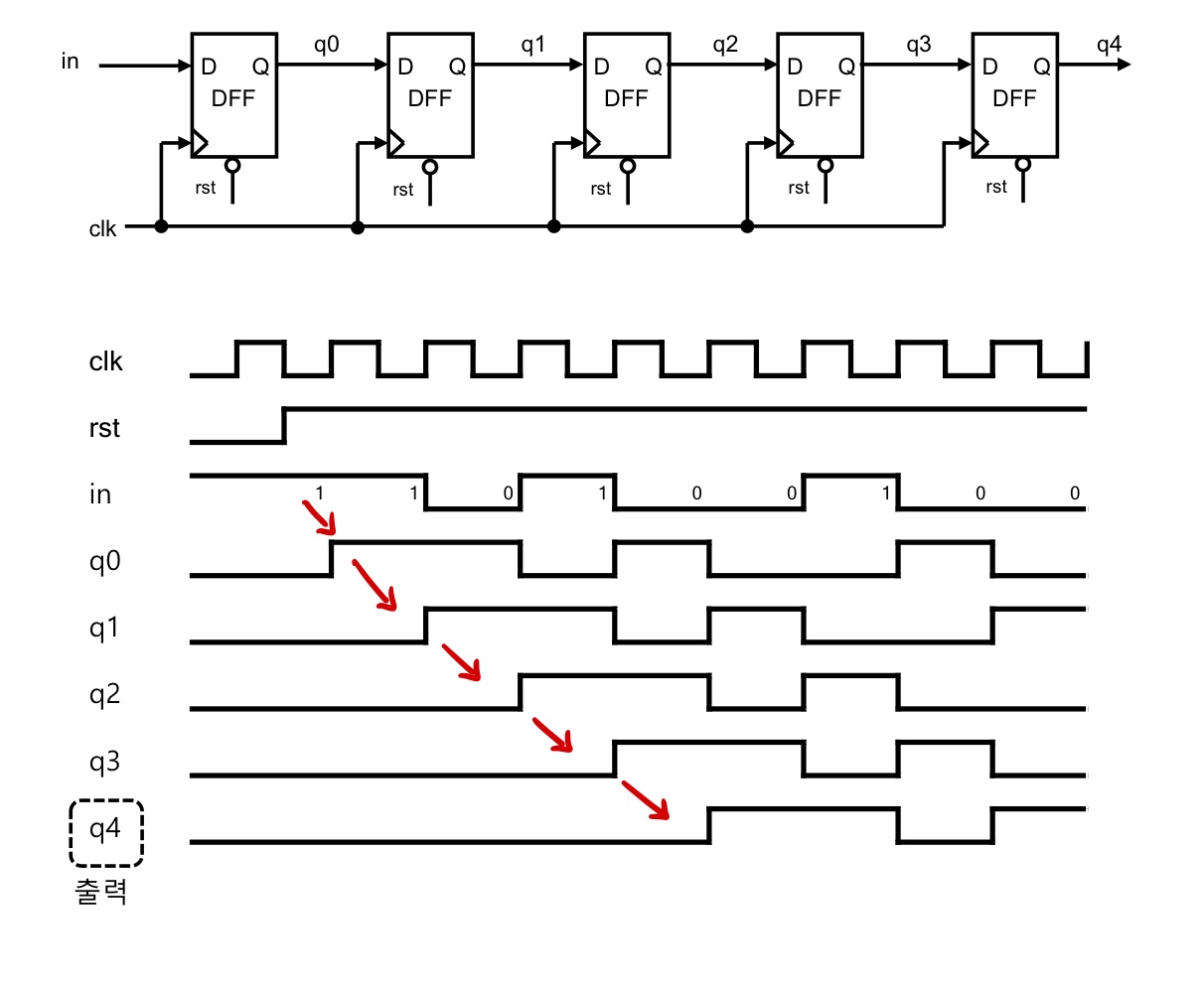

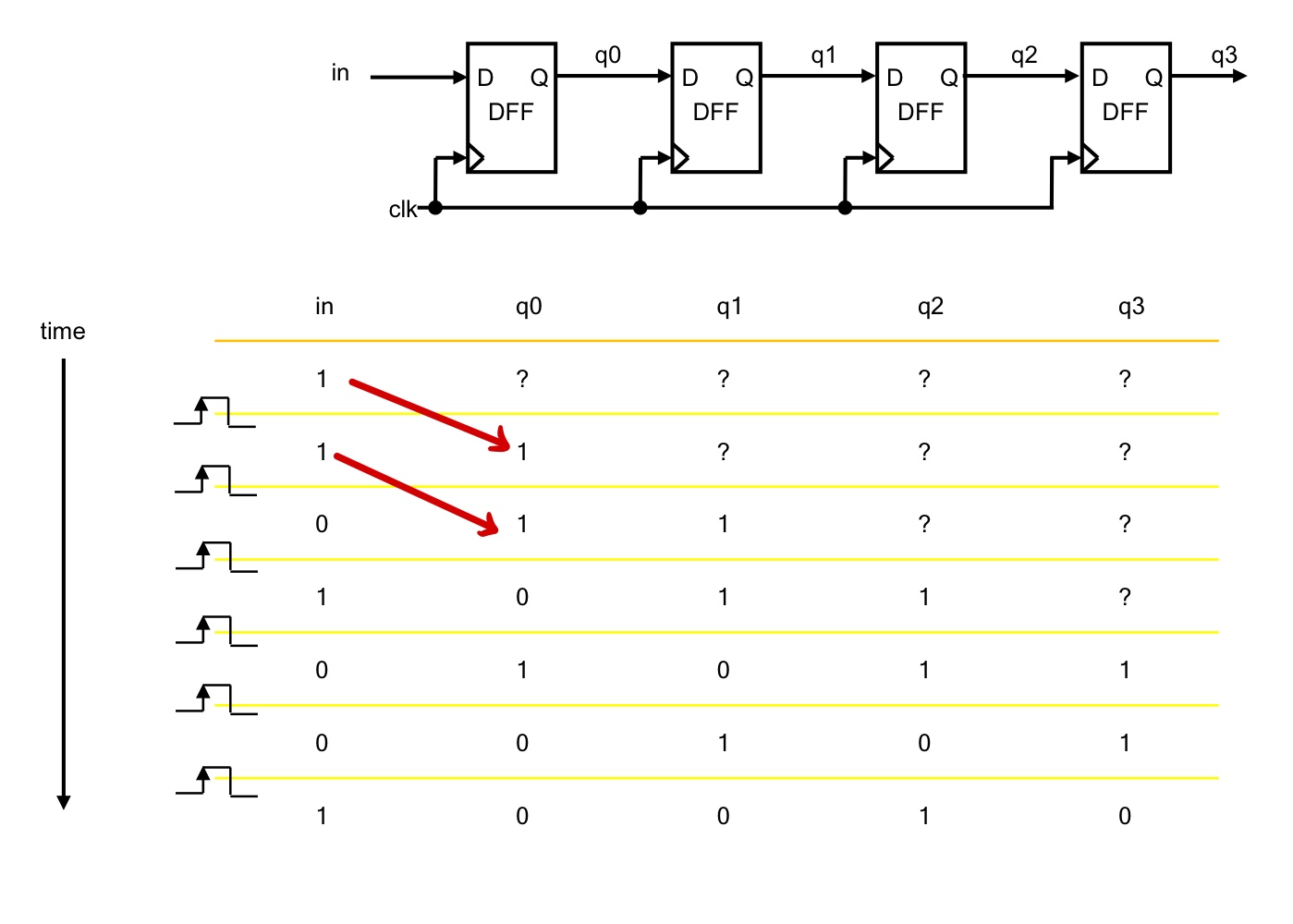

< 오른쪽 시프트 레지스터 >

 - Clock의 rising edge마다 오른쪽으로 하나씩 시프트

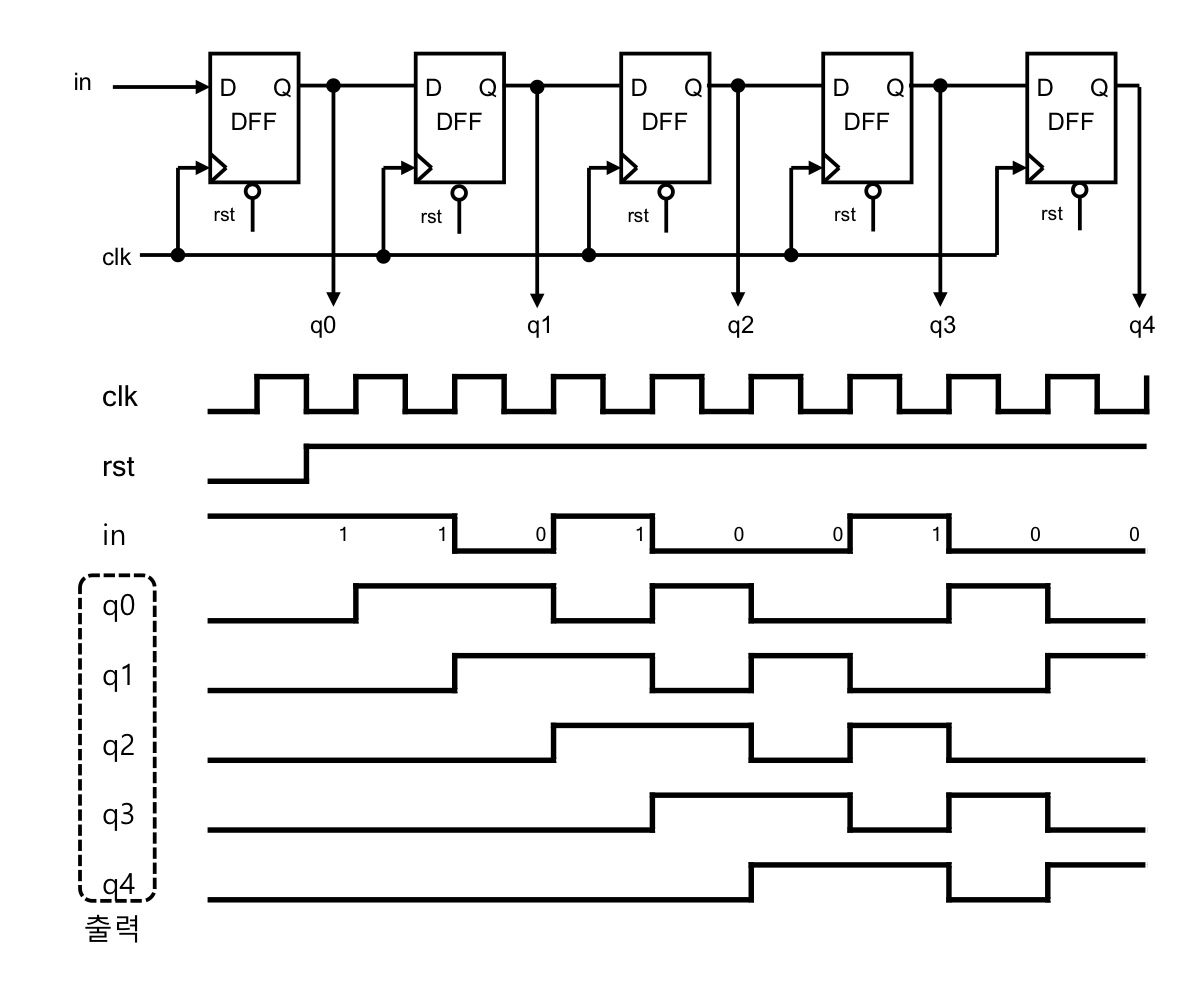

< 5bit 시프트 레지스터(Parallel out) >

 - Serial out과 Parallel out의 차이는 출력이 무엇인지만 차이가 있다.

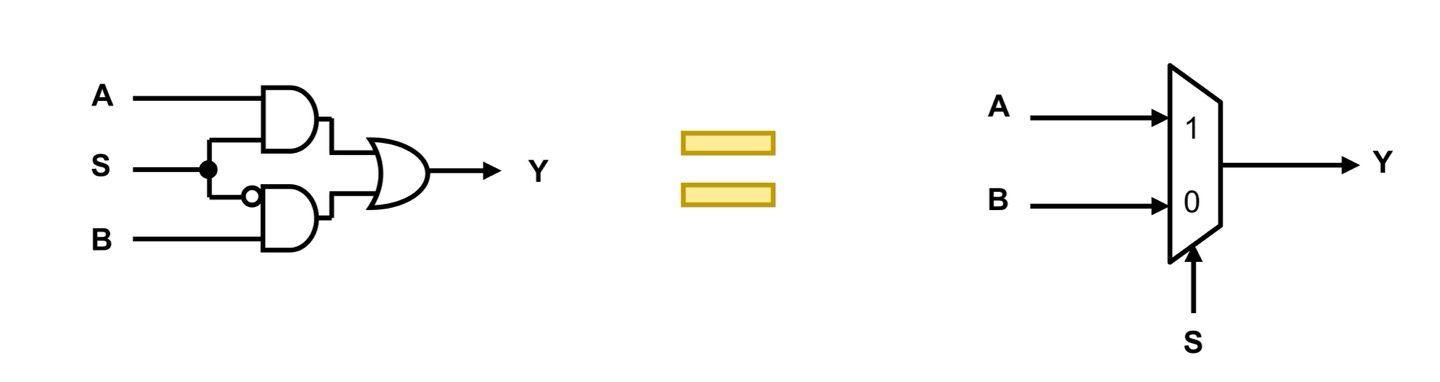

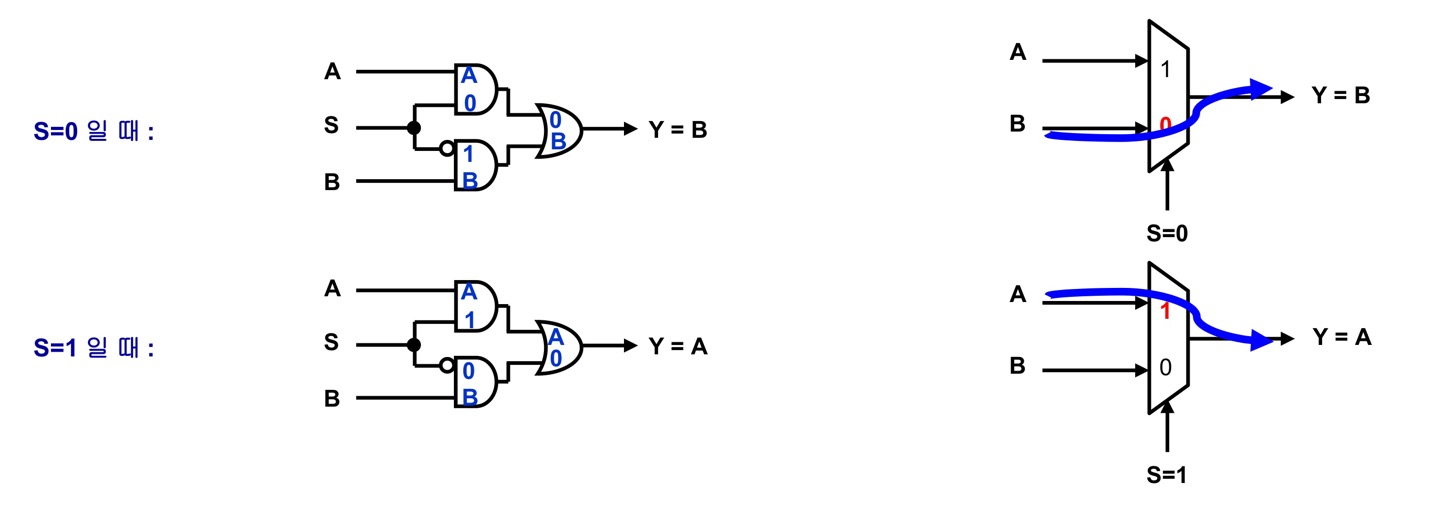

< Multiplexer 리뷰 >

 - MUX는 게이트 조합 등으로 만들 수 있으며 기호로 쉽게 오른쪽과 같이 표시한다.

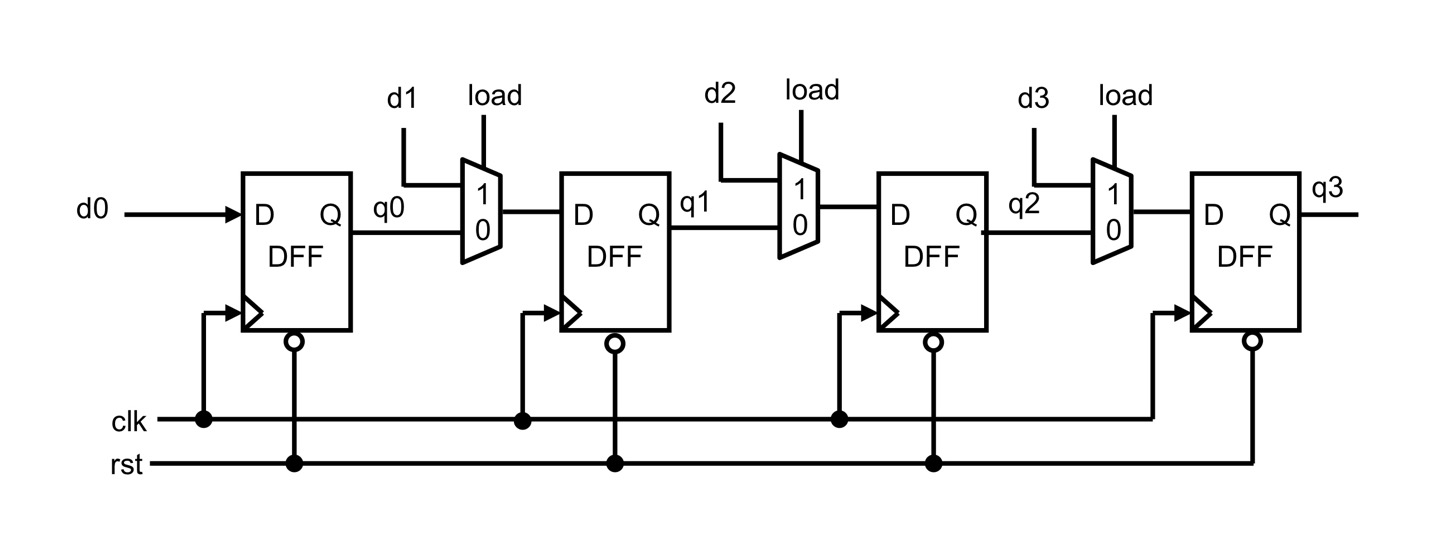

< Parallel-in serial-out shift register >

 - load=1일때 d0->q1, d1->q1, d2->q2, d3->q3로 로드

 - load=0 일때 d0->q0. q0->q1, q1->q2, q2->q3로 시프트

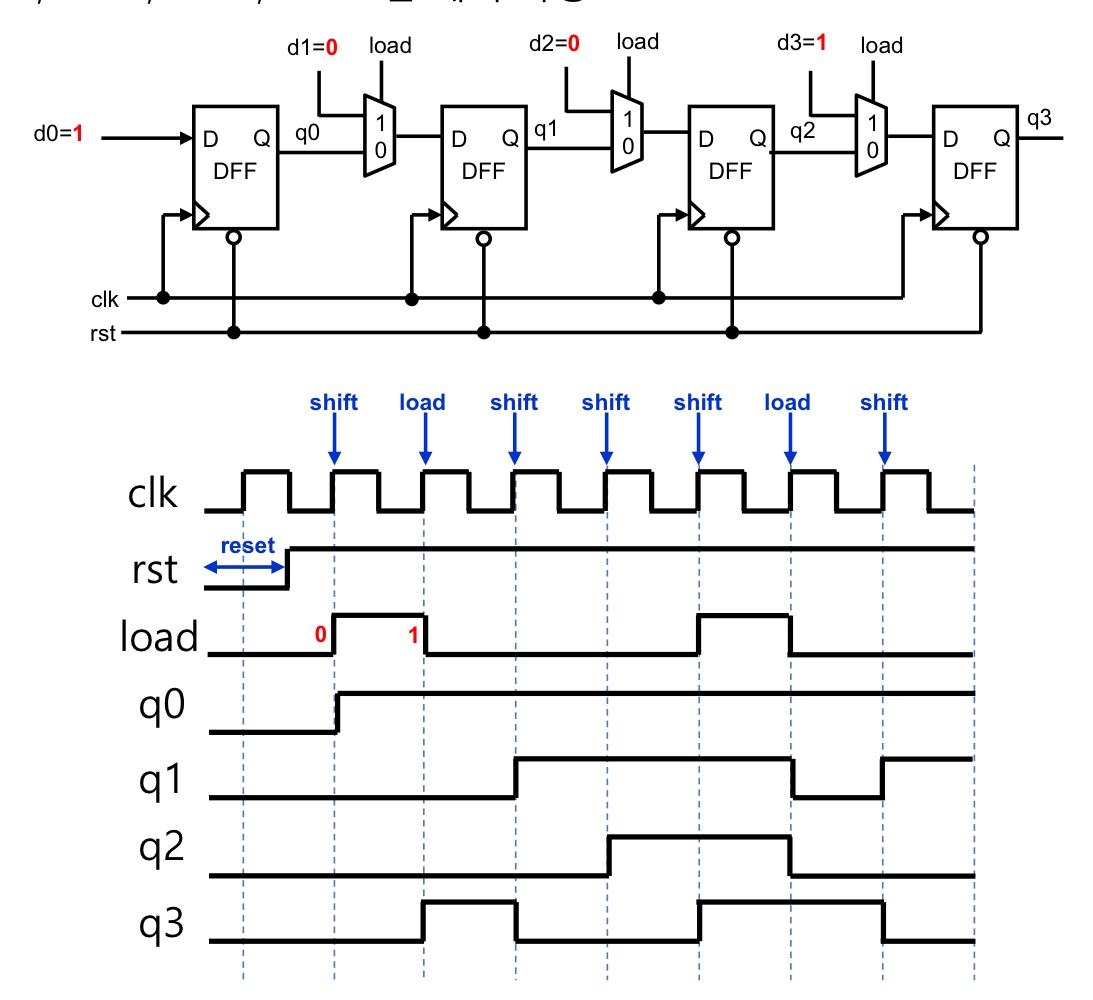

d0=1, d1=0, d2=0, d3=1 일때의 파형

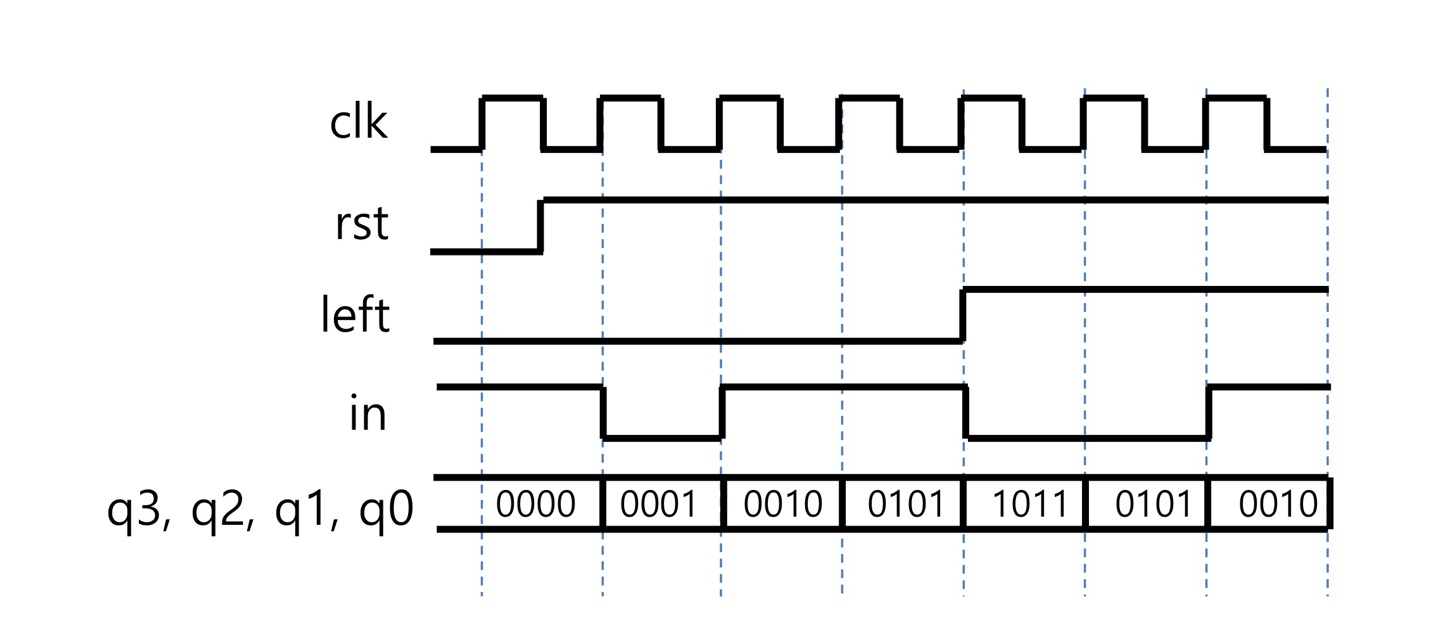

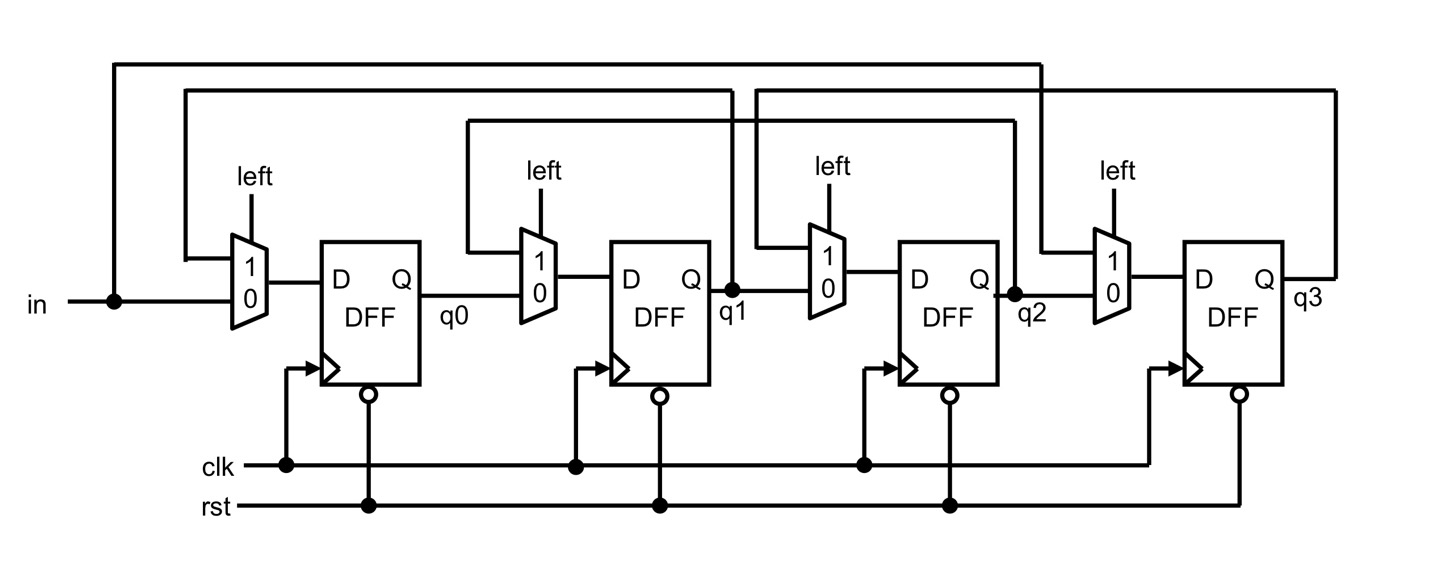

< Bidirectional shift register >

 - left=1일때, in->q3, q3->q2, q2->q1, q1->q0와 같이 왼쪽 시프트

 - left=0일때, in->q0, q0->q1, q1->q2, q2->q3와 같이 오른쪽 시프트

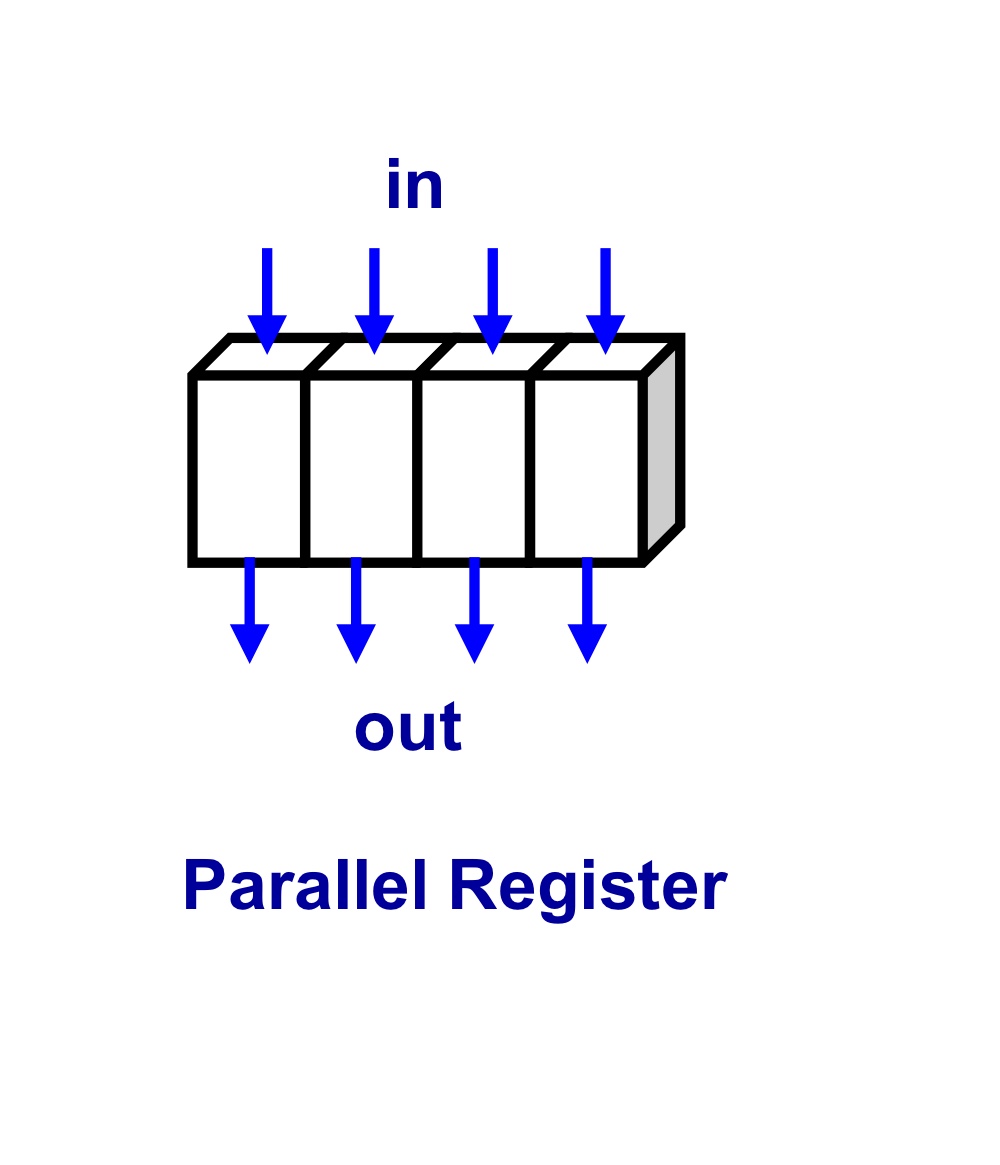

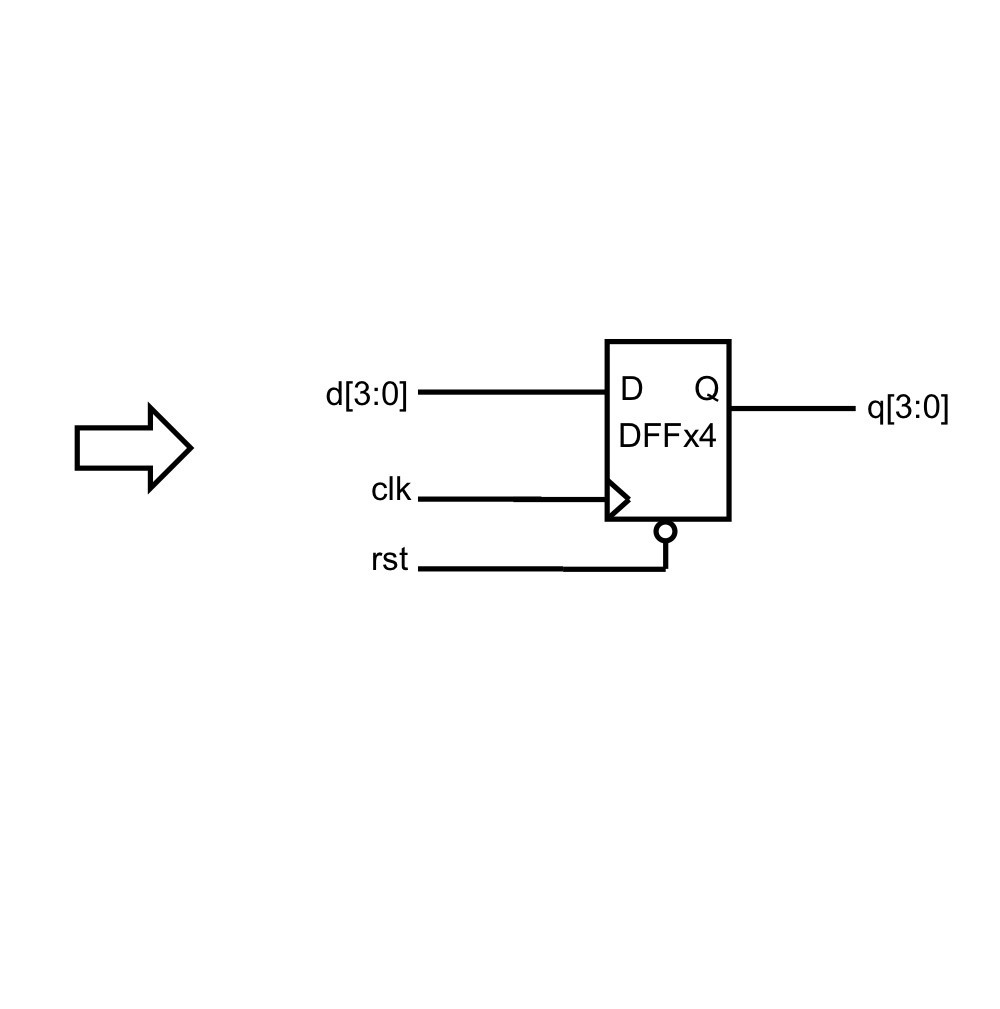

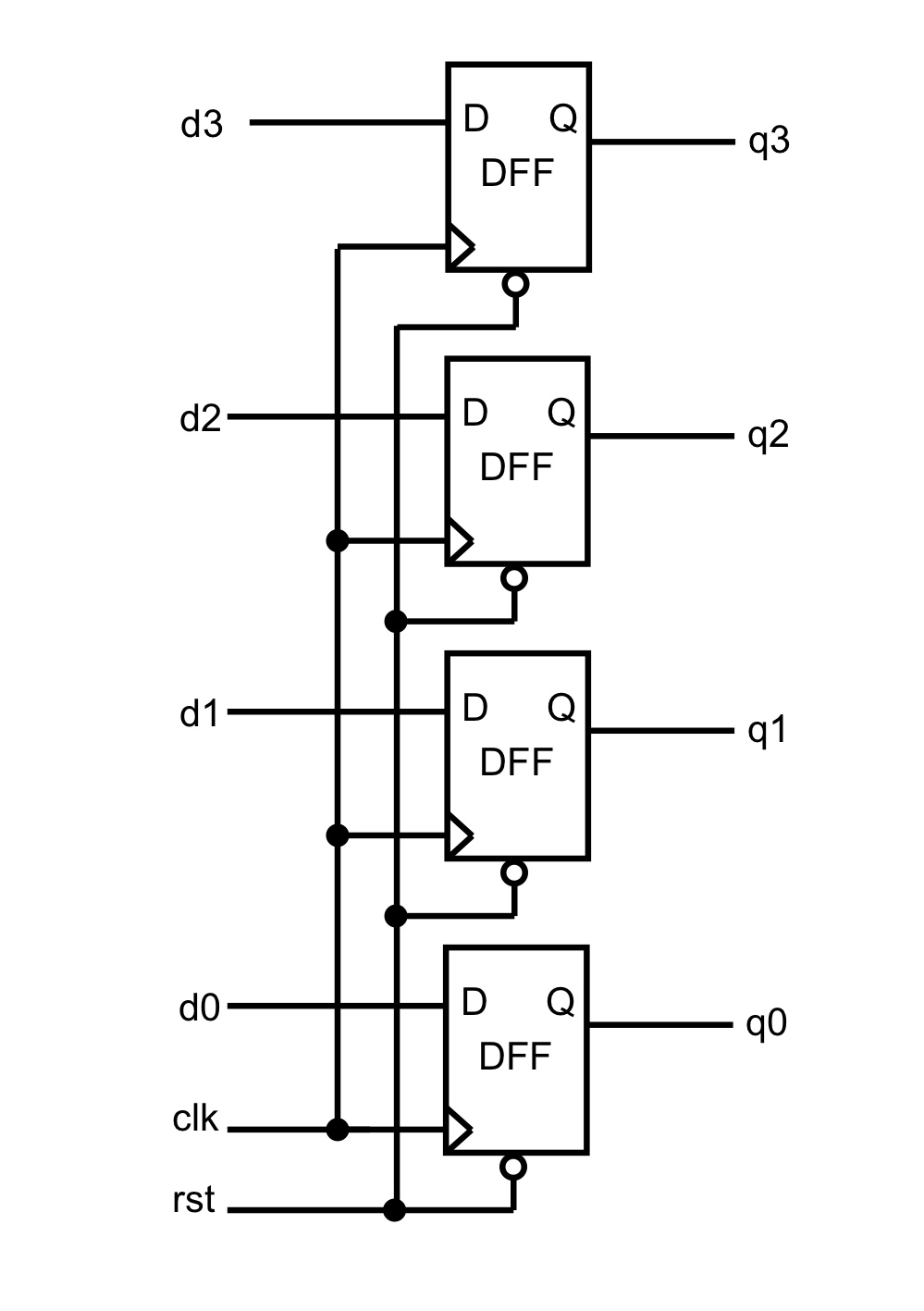

< Parallel register >

 - 가장 많이 사용하는 일반적인 레지스터

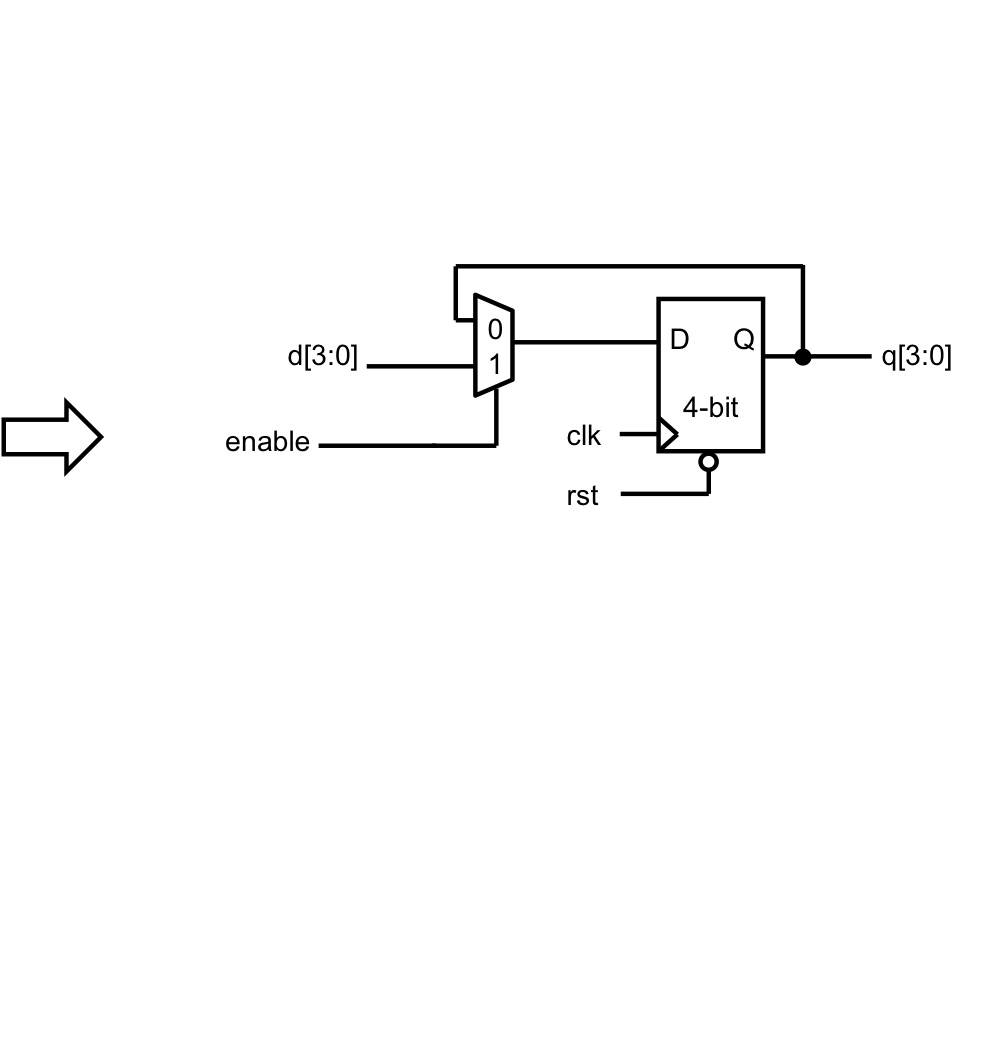

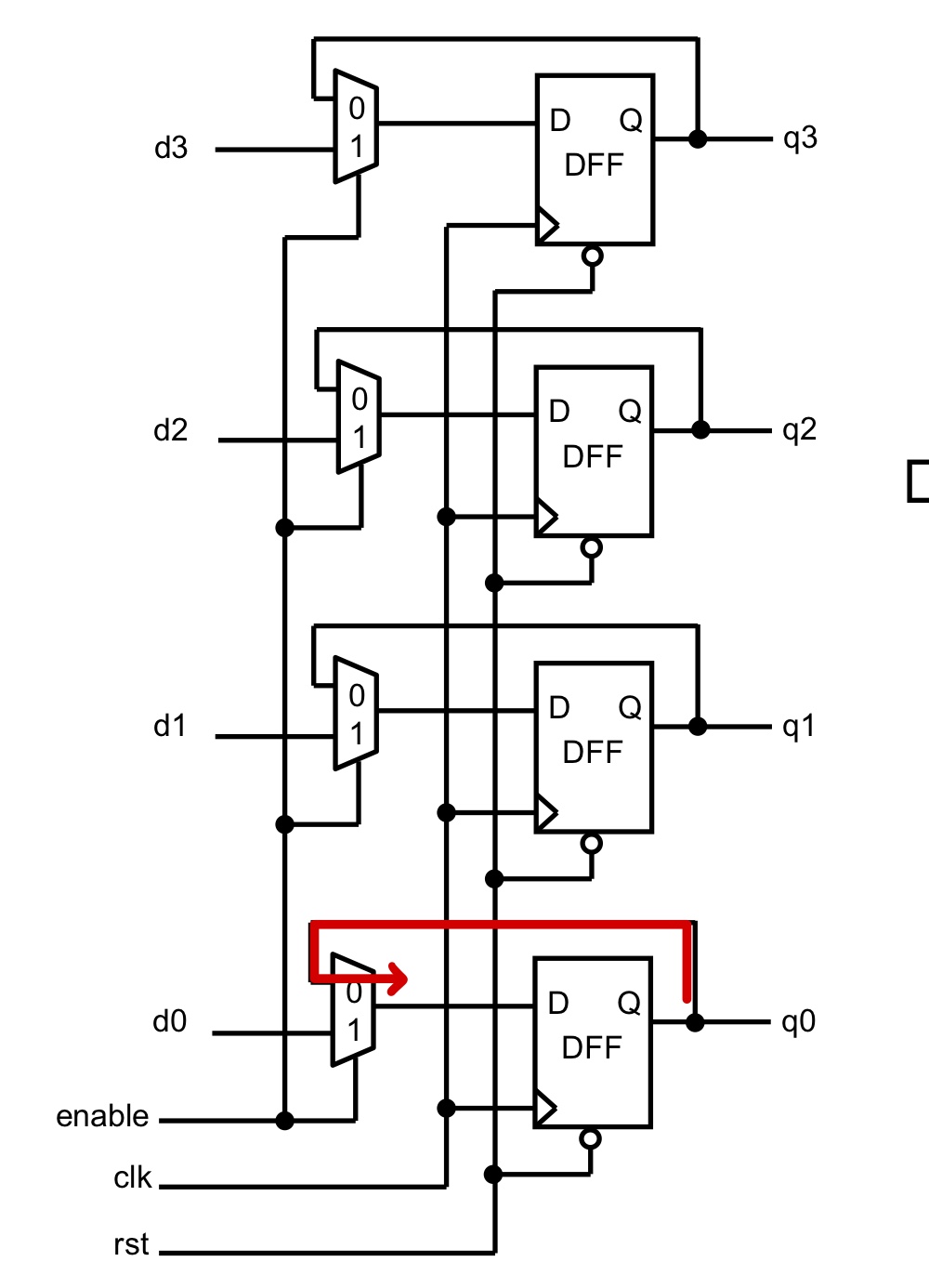

< Register with enable signal >

 - enable=1 일때, d0,d1,d2,d3가 q0,q1,q2,q3로 입력됨(값이 입력됨)

 - enable=0 일떼, q0,q1,q2,q3가 q0,q1,q2,q3로 입력됨(값을 유지함)

<시프트 레지스터 카운터 >

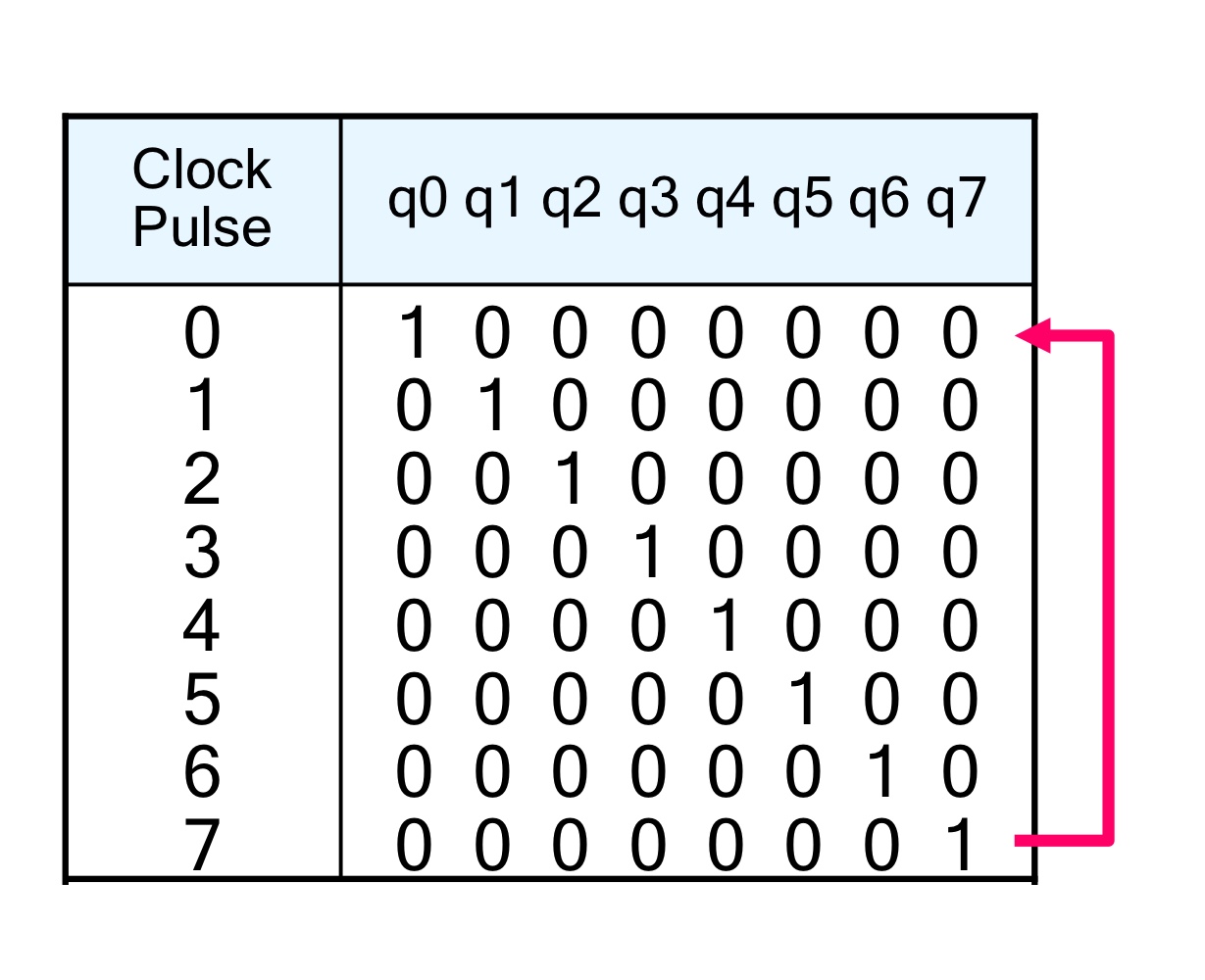

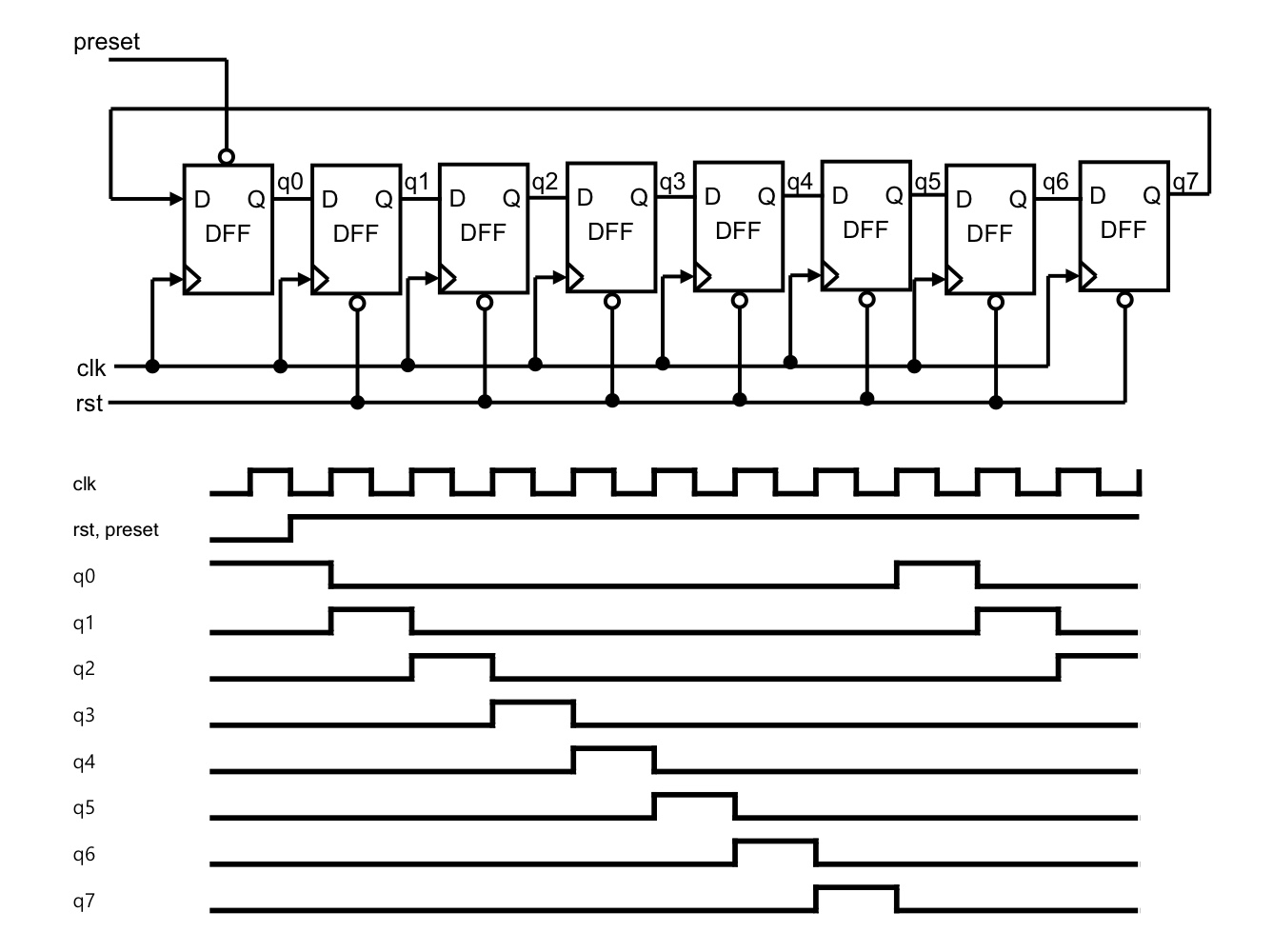

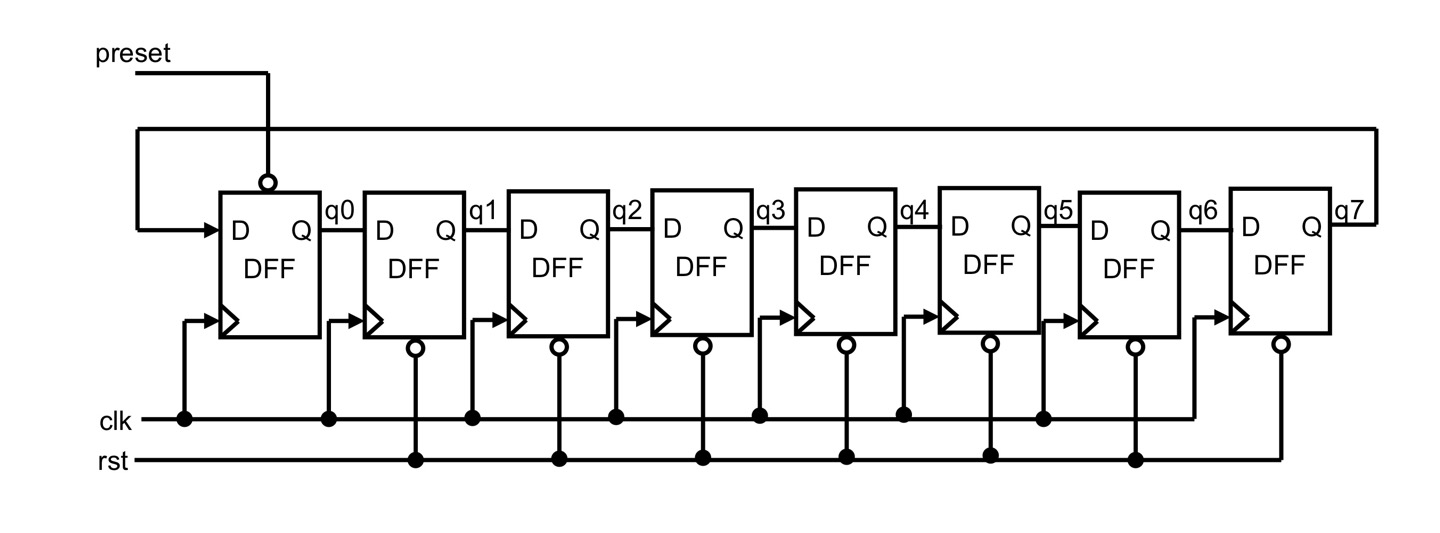

Ring counter

 - 매 클럭 마다 q0~q7신호를 차례대로 active 시킴

 - N개의 출력을 위해서 N개의 F/F이 필요

 - Reset과 Preset을 모두 사용해야 함

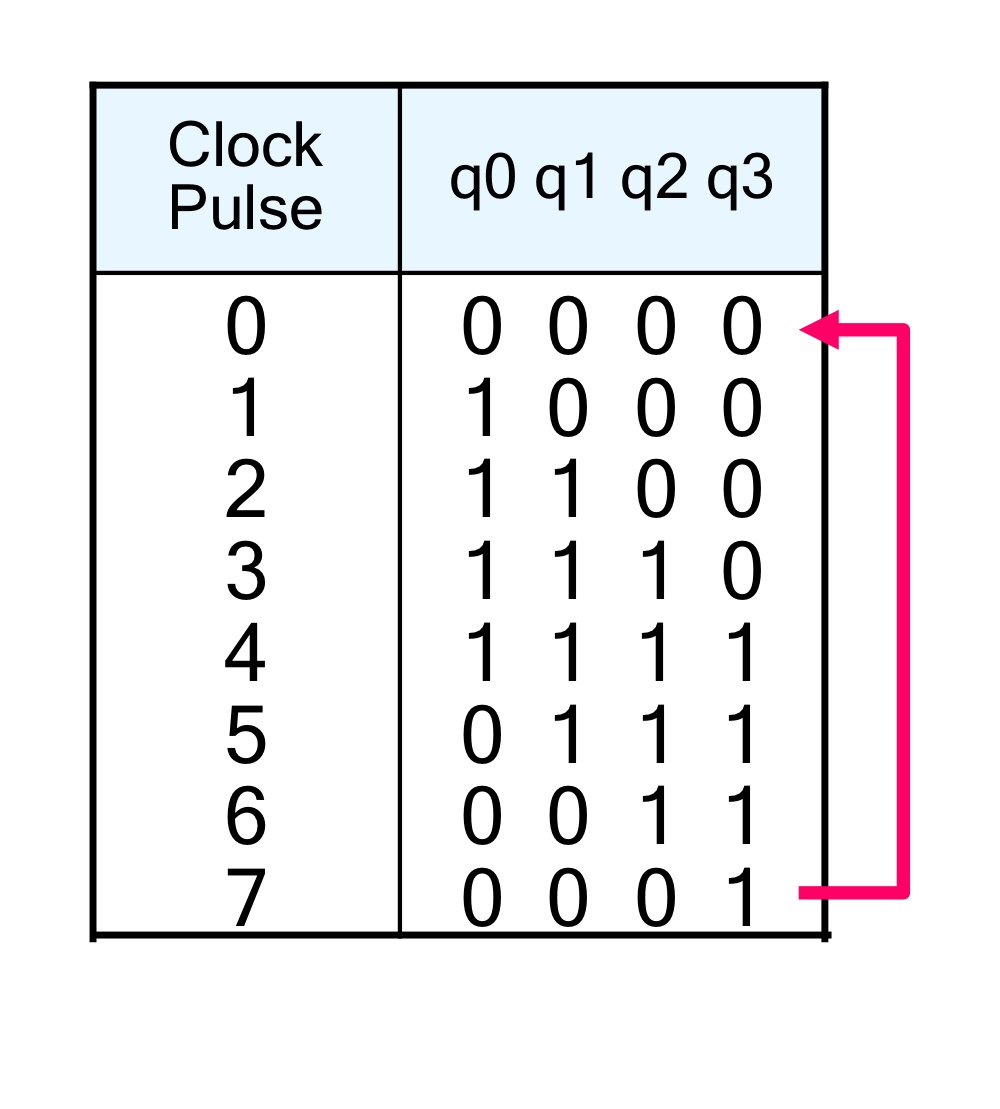

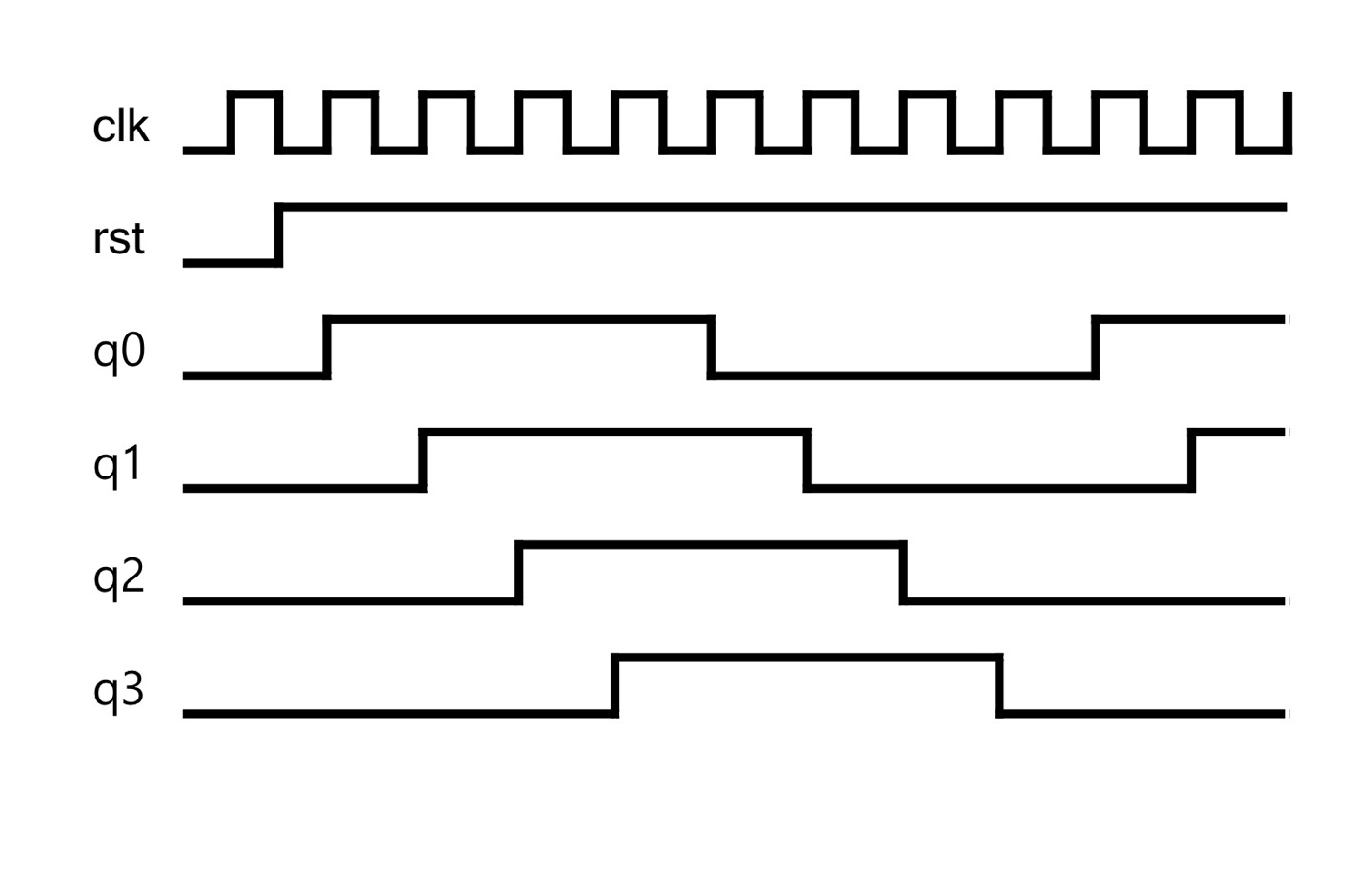

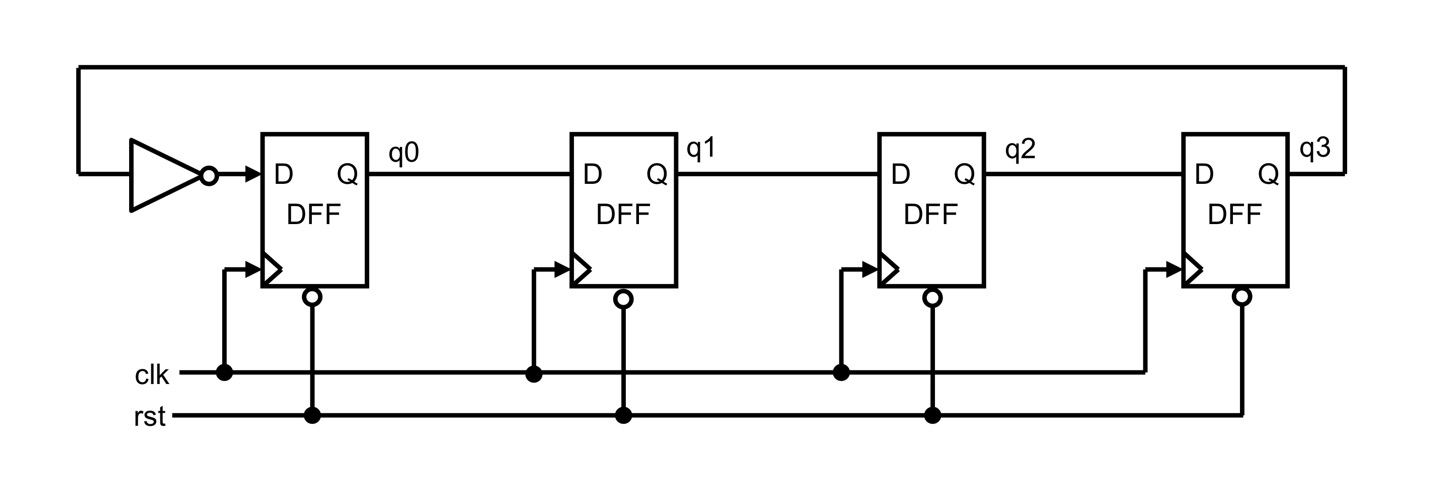

< Johnson counter >

 - 한클럭에 한 비트만 변하기 때문에 비동기 값의 sampling시에 유리하다.

 - 모두 reset만ㅇ르 사용.

 - N개의 출력을 위해서 N/2개의 F/F이 필요하다.

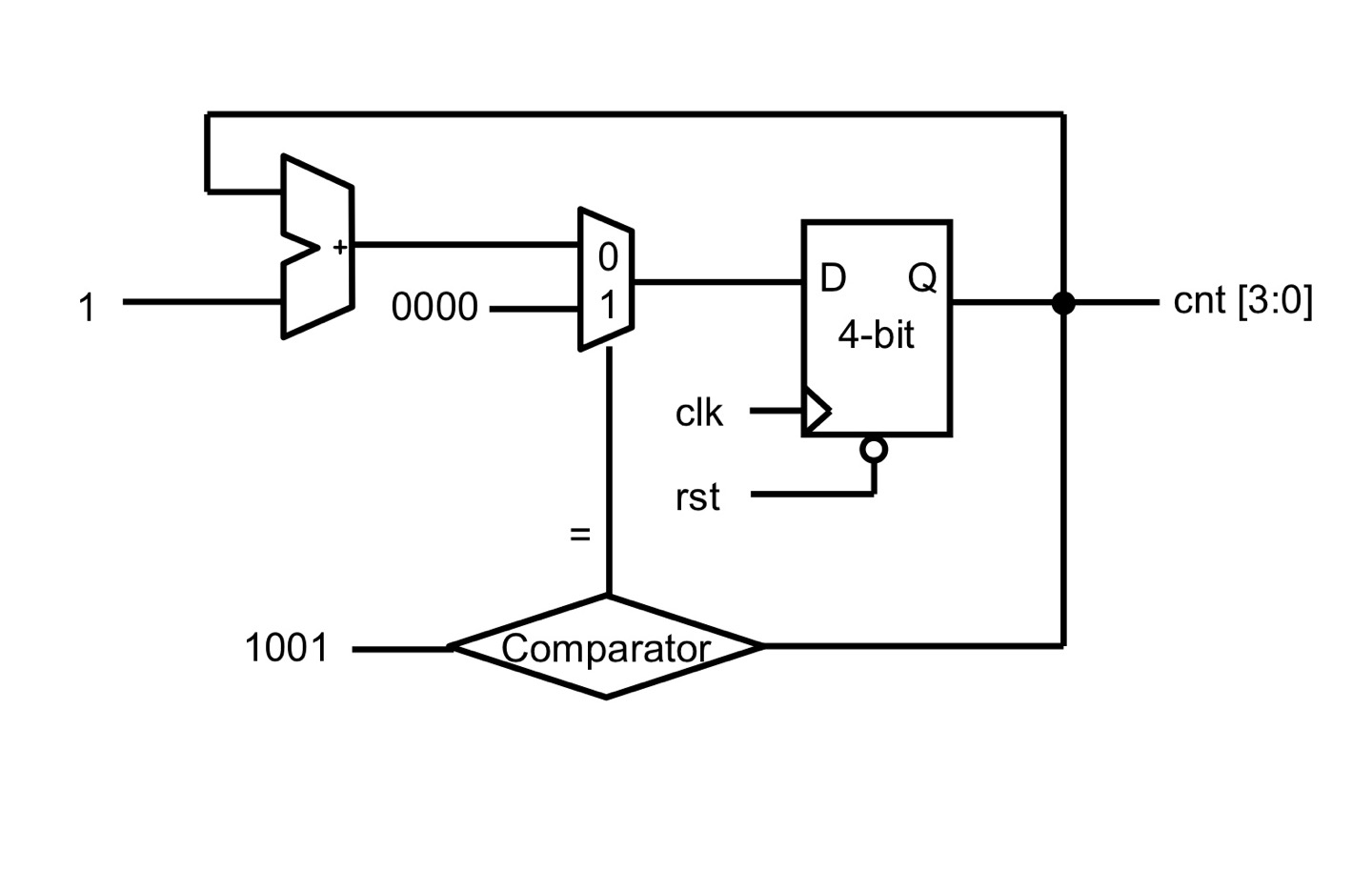

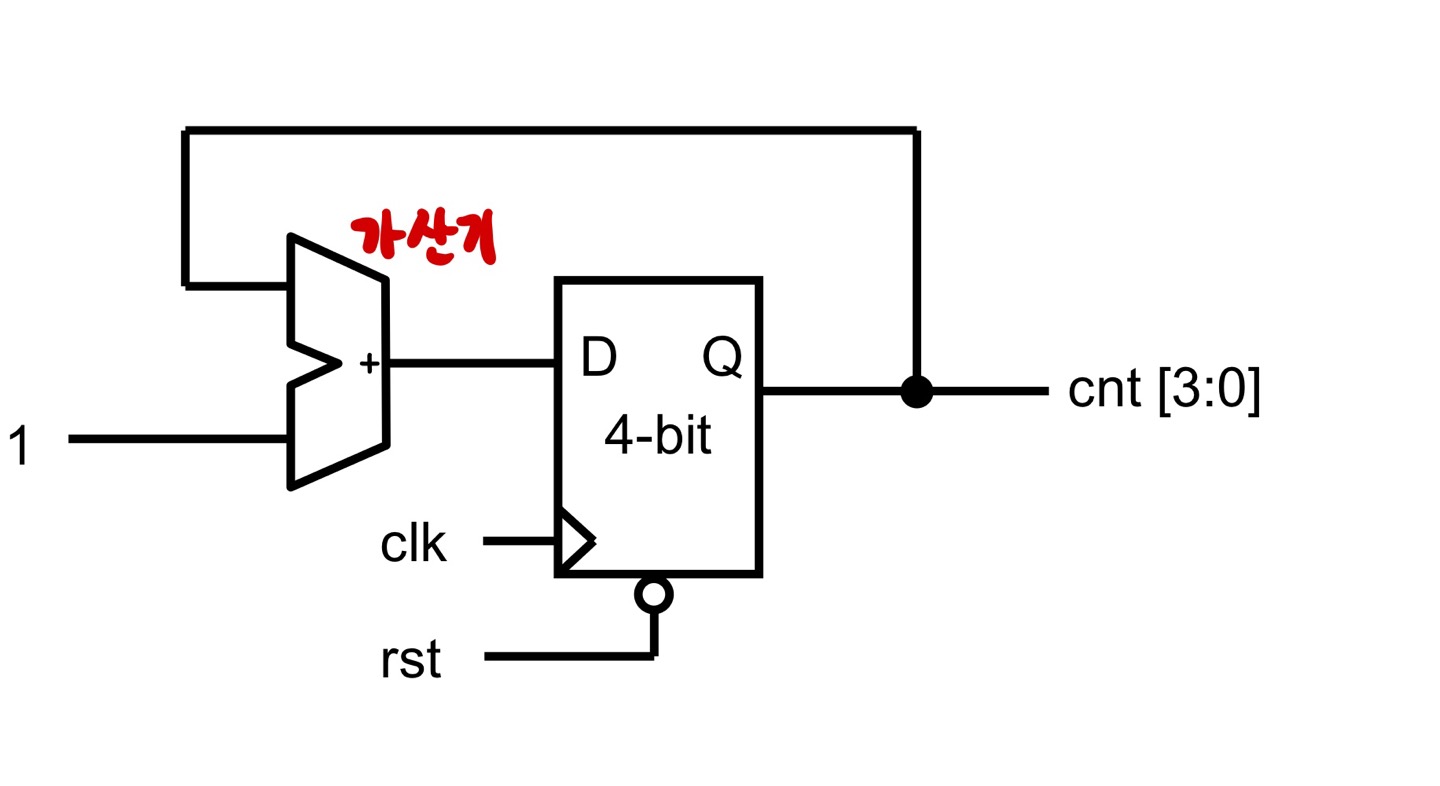

< 덧셈기와 레지스터로 만드는 카운터 >

 - 매 클럭마다 1을 더하여 저장한다.

 - 0000>0001 >> 1111>0000순서로 카운트

 - cnt와 1001을 비교하여 같으면 0000으로 초기화

 - cnt와 1001을 비교하여 같지 않으면 1만큼 증가

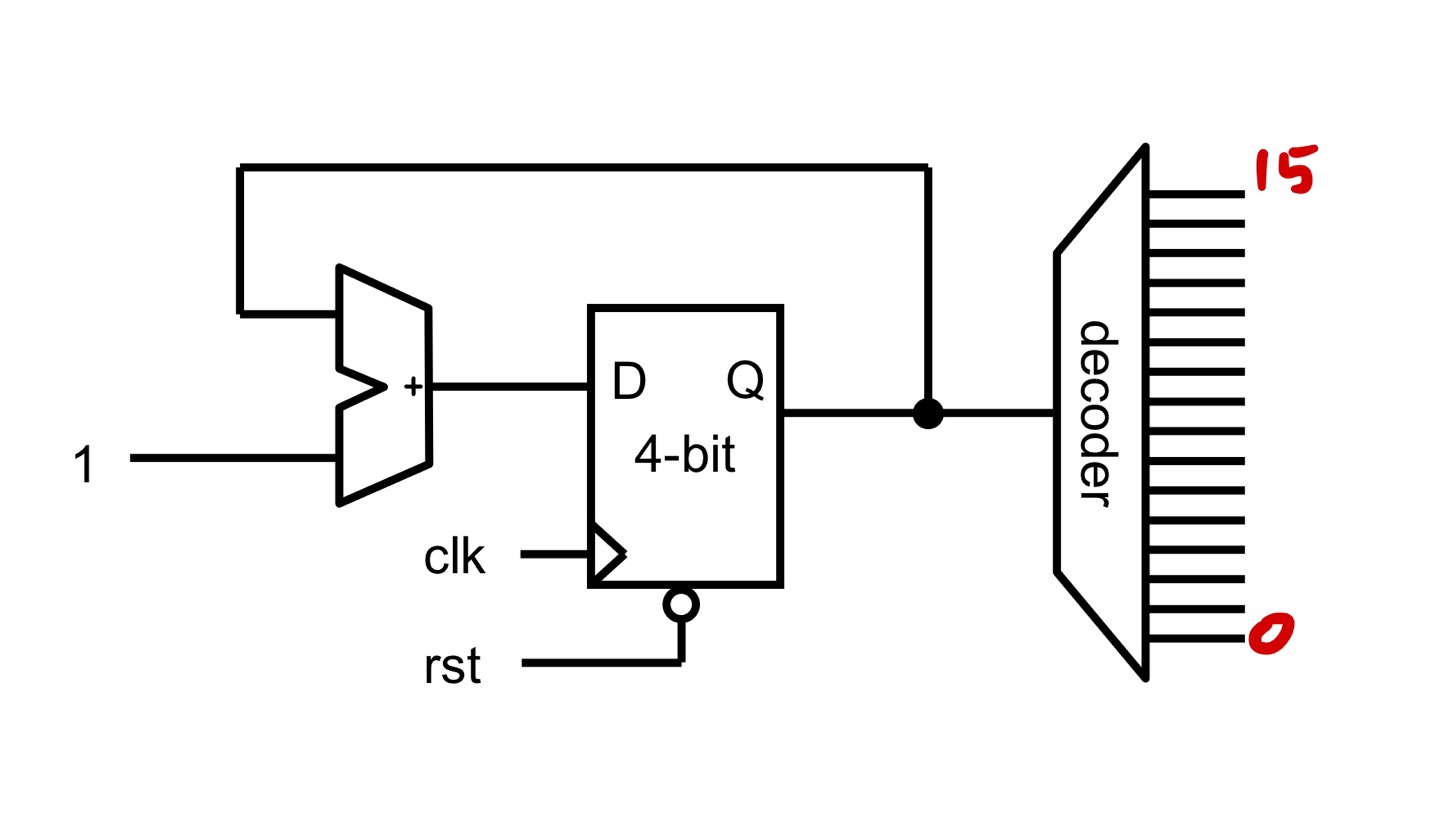

< 카운터 + 디코더 >

 - N개의 출력을 위해서 Log2(N)개의 F/F이 필요

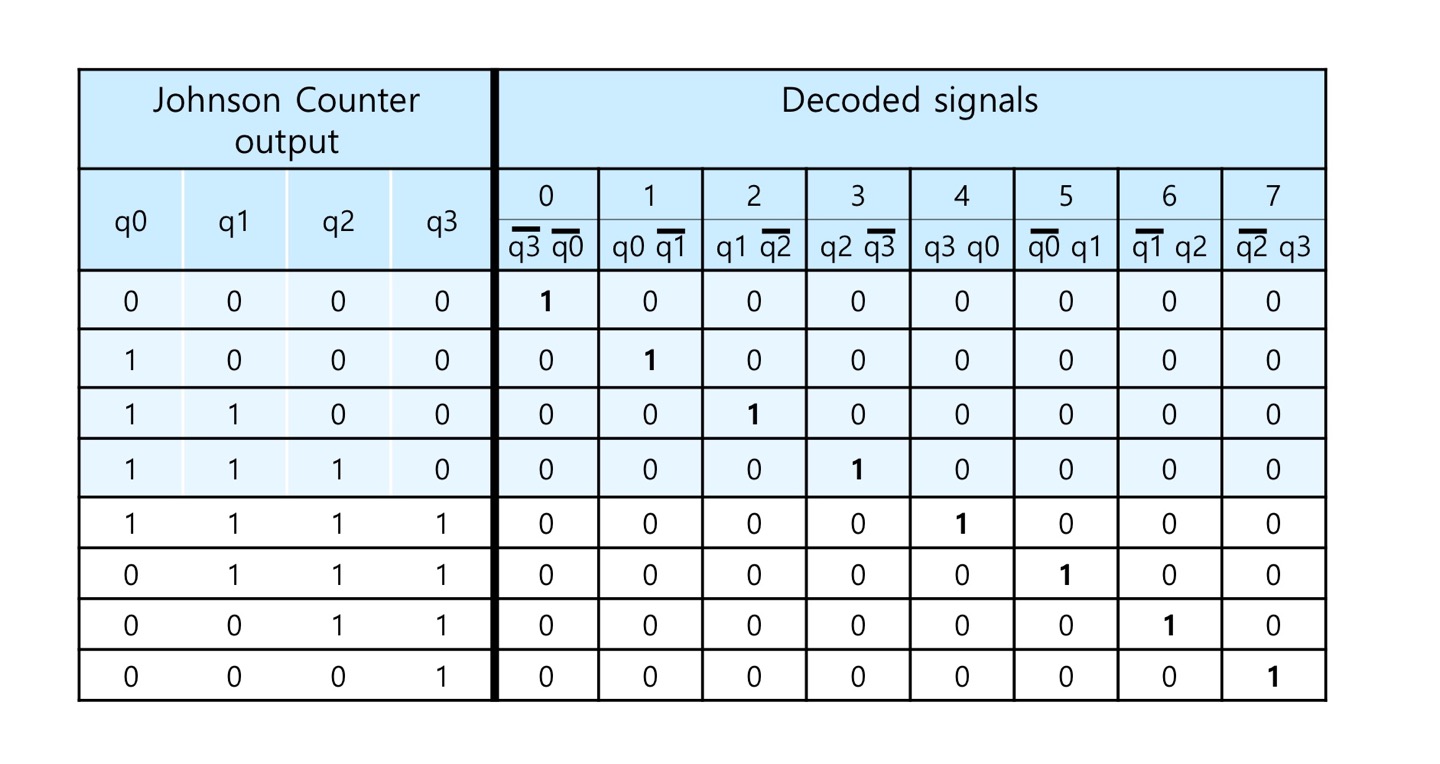

 - Johnson counter의 경우 16개의 출력을 위해서는 8개의 F/F가 필요하다.

 - Ring counter의 경우 16개의 출력을 위해서 16개의 F/F이 필요하다.

 - 출력의 개수가 많을 경우에는 덧셈기와 디코더가 복잡해지므로 Johnson couter나 Ring counter가 유리하다.

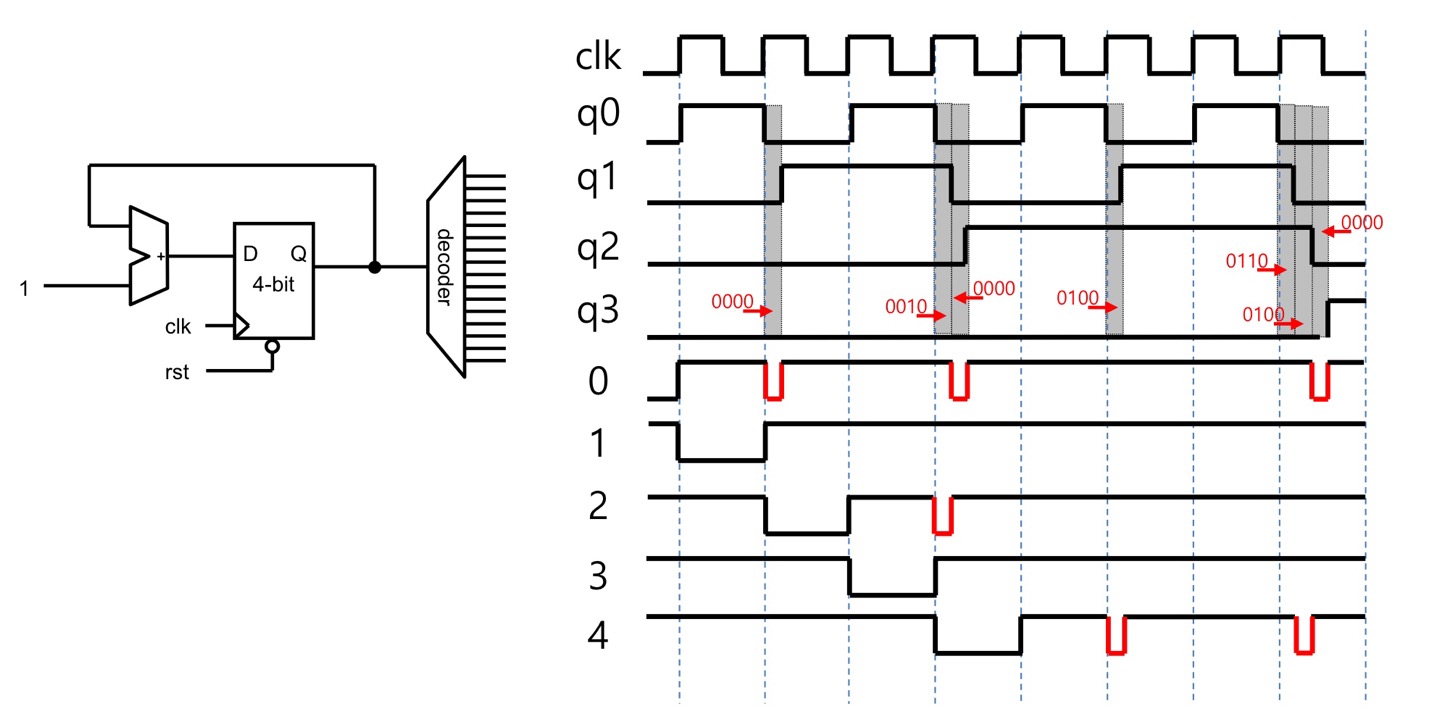

< 글리치 >

 - 글리치는 일종의 spike와 같은 것으로 잠시 출력값이 변화하는 것을 말함

 - 각 플립플롭에 도달하는 클럭 신호의 시간 차이에 의하여도 발생하며

 - 각 게이트에 도달하는 신호들의 시간 차이에 의해서도 발생한다.

 - 동기회로인 경우 대부분은 동작에 영향을 미치지는 않는다.

 - 하지만 전련소모에도 많은 영향을 미친다.

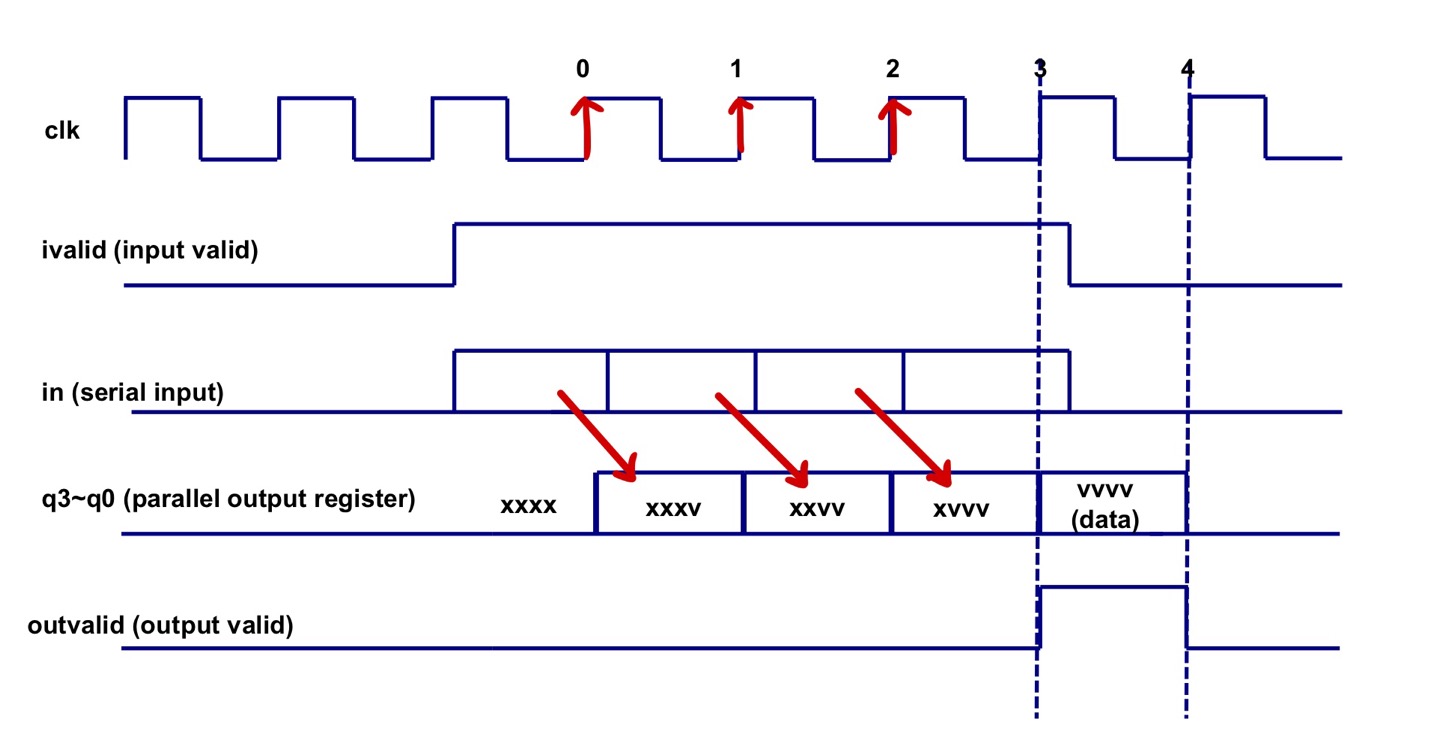

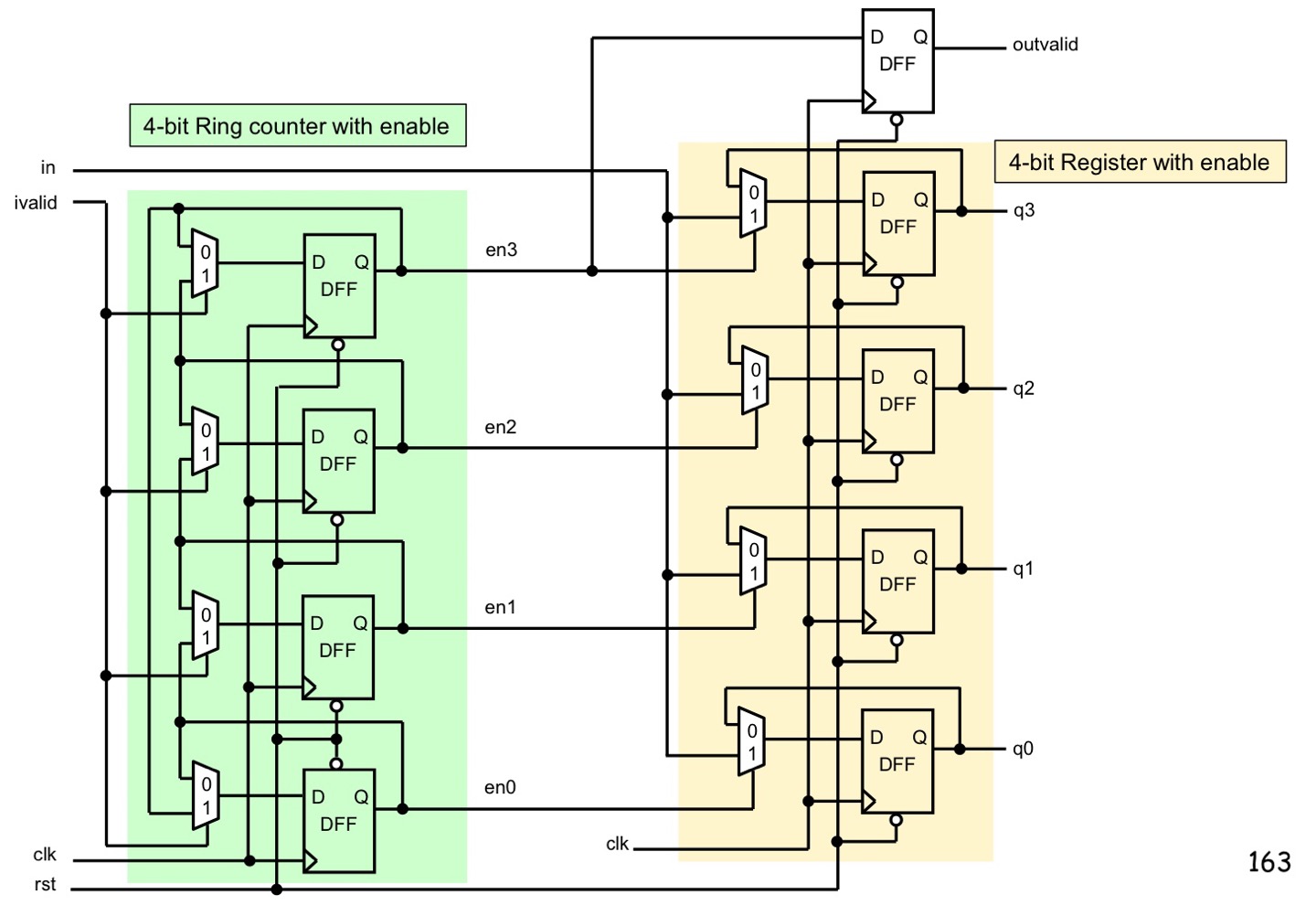

< Serial to Parallel data converter >

 - Serial data는 invalid 신호가 1일 때 유효한 값으로 입력되며 이 모듈에선느 serial data4비트를 모아서  parallel data로 변환한다.

 - 입력된 serial data는 clk의 rising edge에서 invalid 신호가 1일때만 q3~q0에 저장한다.

 - Serial data는 LSB부터 입력되므로 q0,q1,q2,q3 순서로 차례대로 저장된다.

 - invalid신호가 1인 edge에서 값이 변화하도록 링카운터를 설계하고 en0~en3으로 디코드 한다.

 - outvalid신호는 F/F를 사용하고 invalid가 1이고 카운터 값이 1000인 clk edge에서 1이 된다.
